I. Struchtúr Táirge agus Gnéithe Suiteála
1. Struchtúr Croí: Glacann sé struchtúr latching maighnéadach, ag cinntiú go gcoimeádtar an stát reatha fiú tar éis an chumhacht a bhaint as an deireadh rialaithe, ag baint amach athrú cumhachta nialasach.
2. Saintréithe Suiteála: Méid beag, oiriúnach le haghaidh cásanna suiteála ard-dlúis, rud a shábháil spás boird PCB go héifeachtach;
3. Inoiriúnaithe do Thionól Uathoibrithe: Tá an dearadh struchtúrach ag luí leis na próisis suiteála caighdeánacha, ag éascú cóimeála mais agus feabhas a chur ar éifeachtacht táirgthe.
II. Cásanna Infheidhme
1. Trealamh Cumarsáide: Oiriúnach do lascadh ciorcad agus rialú i bhfeistí cumarsáide éagsúla, ag cinntiú tarchur comhartha cobhsaí;
2. Trealamh Slándála: Oiriúnach le haghaidh monatóireachta slándála, córais aláraim, agus trealamh slándála eile, ag cinntiú oibriú sábháilte lena iontaofacht ard agus friotaíocht voltais.
3. Trealamh Oifige: A úsáidtear le haghaidh rialú ciorcad inmheánach i dtrealamh oifige mar printéirí agus cóipeálaithe;
4. Fearais Baile: Oiriúnach do rialú ualaigh agus lascadh ciorcaid i bhfearais tí mar oiriúntóirí aer agus oighinn micreathonn.
III. Buntáistí Croí
1. Cumas Luchtaithe Ard: Cumas aistrithe teagmhála 17A, atá oiriúnach do riachtanais rialaithe trealaimh mheánmhéide agus ard-chumhachta, le raon níos leithne d'iarratais;
2. Friotaíocht Ardvoltais: friotaíocht voltas 5000V, feabhas a chur ar shábháilteacht i dtimpeallachtaí ciorcad casta;
3. Suiteáil Solúbtha: Méid beag le haghaidh suiteáil ard-dlúis, rud a shábháil spás inmheánach;
4. Tomhaltas Cumhachta Íseal agus Coinneáil Fadtéarmach: Baineann struchtúr latching maighnéadach amach athrú nialasach cumhachta agus coinneáil stáit fadtéarmach, ag laghdú tomhaltas fuinnimh.
5. Deimhniú Údarásach: TUV agus CQC deimhnithe, ag laghdú an riosca teip agus ag feabhsú iontaofacht.
Sonraí Teagmhála
| Cineál | CYA |
| Ábhar teagmhála | cóimhiotal airgid |
| Friotaíocht teagmhála | 100 mΩ ar a mhéad.(ag 1A 16VDC) |
| Lucht rátáilte (ualach frithsheasmhach) | 10A250VAC |
| uas. ag aistriú reatha | 15A |
| uas. voltas a athrú | 250VAC |
| uas. ag aistriú cumhacht | 2500VA |
| Min. ag athrú ualach | 6V 1A |
Tréithe
| Am oibriúcháin (ag voltas corna rátáilte) | 8ms Uasmhéid. ( Gan dé-óid) |
| Am scaoilte | 5ms Uasmhéid. ( Gan dé-óid) |
| Friotaíocht insliú | Íosmhéid 1000MΩ (500VDC) |
| Neart tréleictreach | Idir teagmhálaithe oscailte: 750VAC, 50/60Hz ar feadh 1 nóiméad |
| Idir corna agus teagmhála:1500VAC , 50/60Hz ar feadh 1 nóiméad |
| Friotaíocht chreathadh | millteach | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Feidhmiúil | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Friotaíocht turrainge | Feidhmiúil | 10G nóim |
| millteach | 10G nóim |
| Seasmhacht | Seasmhacht mheicniúil （10800ops./h) | 10,000,000 ops.(ag teocht an tseomra) |
| Seasmhacht leictreach (360ops./u) | 100,000 op. (ag teocht an tseomra) |
| Teocht chomhthimpeallach | -40 ℃ ~ 85 ℃ (gan comhdhlúthú) |
| Meáchan | Thart.8.5g |
Sonraí Coil (ag 20 ℃)
| Ainmneach voltas (VDC) | Ainmneach ag feidhmiú reatha ±10%(mA) | Friotaíocht choil ±10%(Ω) | Ainmneach operating cumhacht | Oibriú voltas (Uas.) | Voltas scaoileadh (Mion.) | uas. voltas incheadaithe |
| 3 | 120 | 25 | Thart ar 0.36W | 75% den ainmniúil voltas | 5% de ainmniúil voltas | 130% den voltas ainmniúil |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Is luachanna tosaigh iad na sonraí a thaispeántar thuas. Ná úll an t-uasvoltas incheadaithe ar chorna ar feadh níos mó ná 10 nóiméad chun róthéamh an tríú corna a sheachaint.

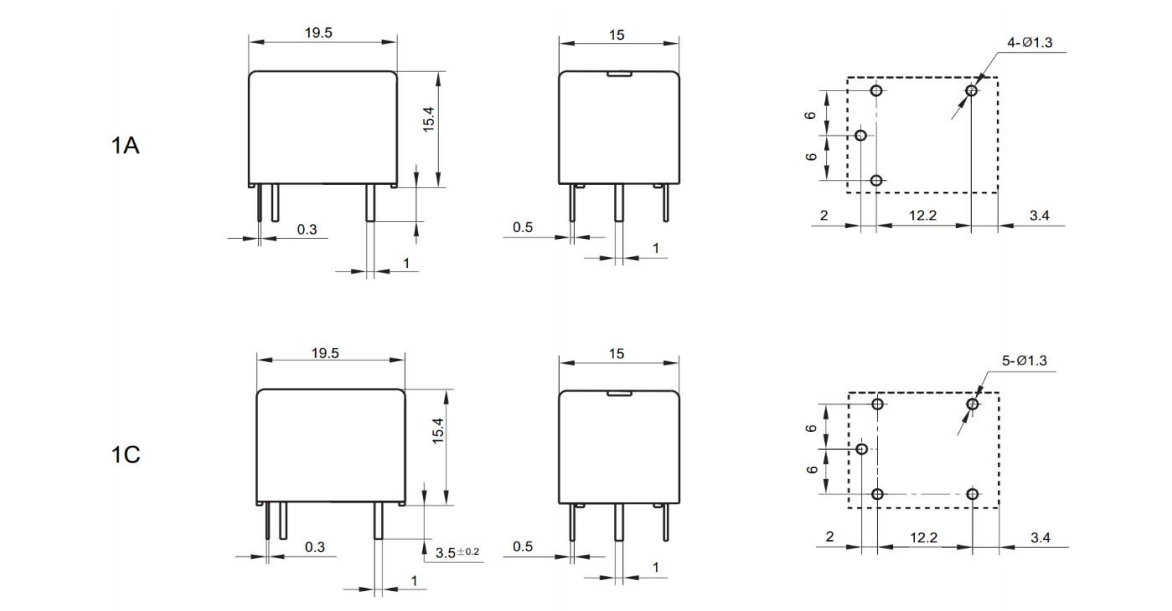

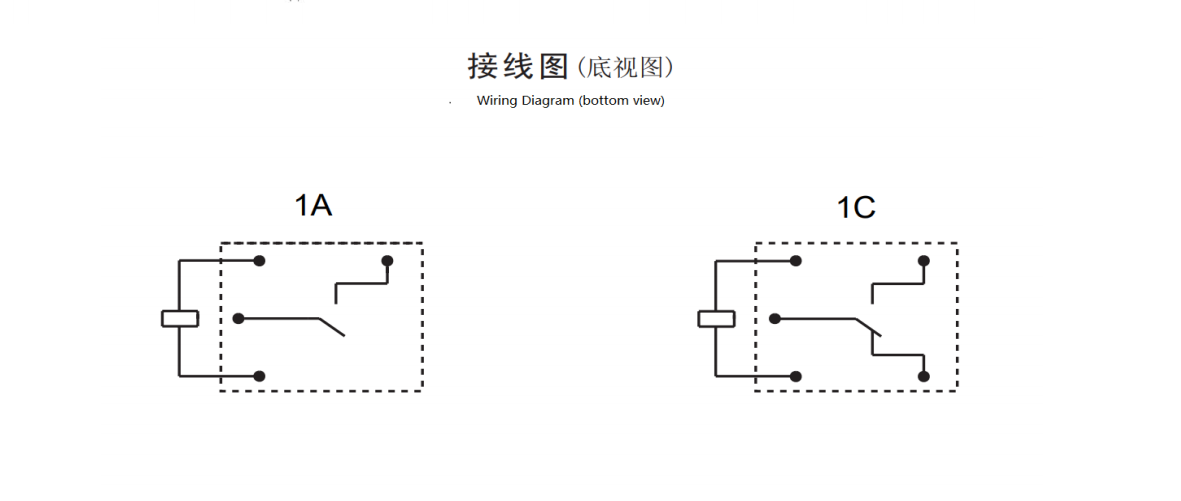

Toise imlíne, Léaráid sreangaithe, leagan amach PCB (Aonad: mm)

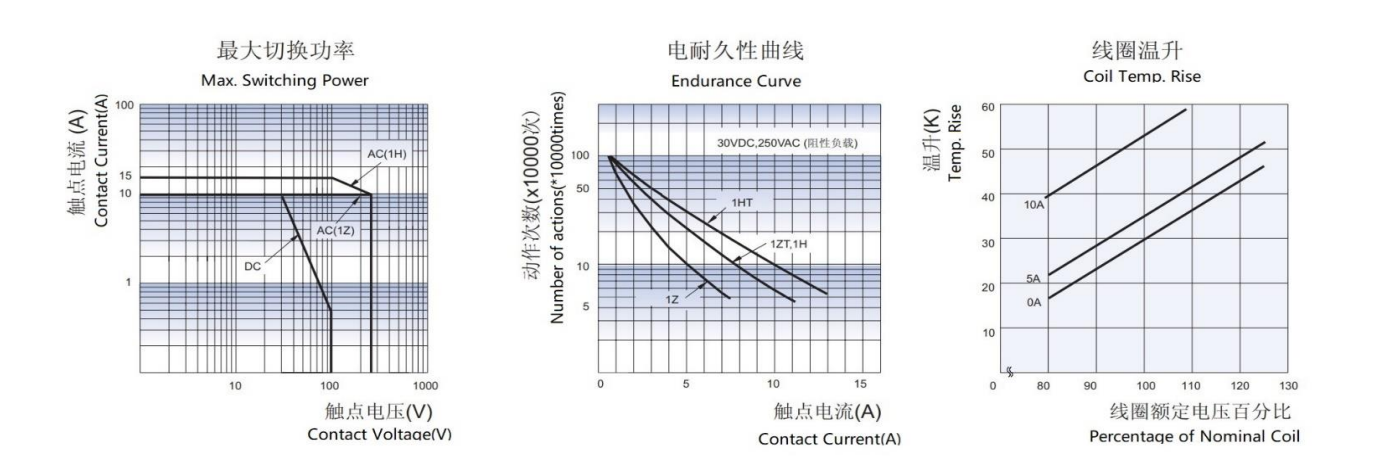

Cuar Saintréith
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Cineál: CYA
2: Líon na Pholaí: 1-1Pol
3: Socrú Teagmhála: C Ó C ; H Ó A ; B Ó B
4: Voltas Ainmniúil: 3,5,6,9,12,18,24,48VDC
5: Dath an imfhálaithe: T -White; H-Dubh; L-Gorm 6:Cumhacht Coil: D-0.45W L-0.36W
7: Tógáil Chosanta: S-flux-proof,
SH- Cineál séalaithe in-nite
8: Paraiméadar Speisialta: Cineál Nialasach
Litir nó uimhir-Ceanglas speisialta
(1): Ní féidir úsáid a bhaint as athsheachadáin flux-proof sa chomhshaol le truailleáin cosúil le H2S, SO2, NO2, deannach, etc.
(2): Ní mholtar glanadh uisce ná próiseáil dromchla tar éis na hathsheachadáin flux-proof a chur le chéile ar an PCB.
(3): Déanfaidh ár gcuideachta riachtanais ar leith do chustaiméirí (XX) a mheas agus ansin marcálfar iad le siombailí tréith.
