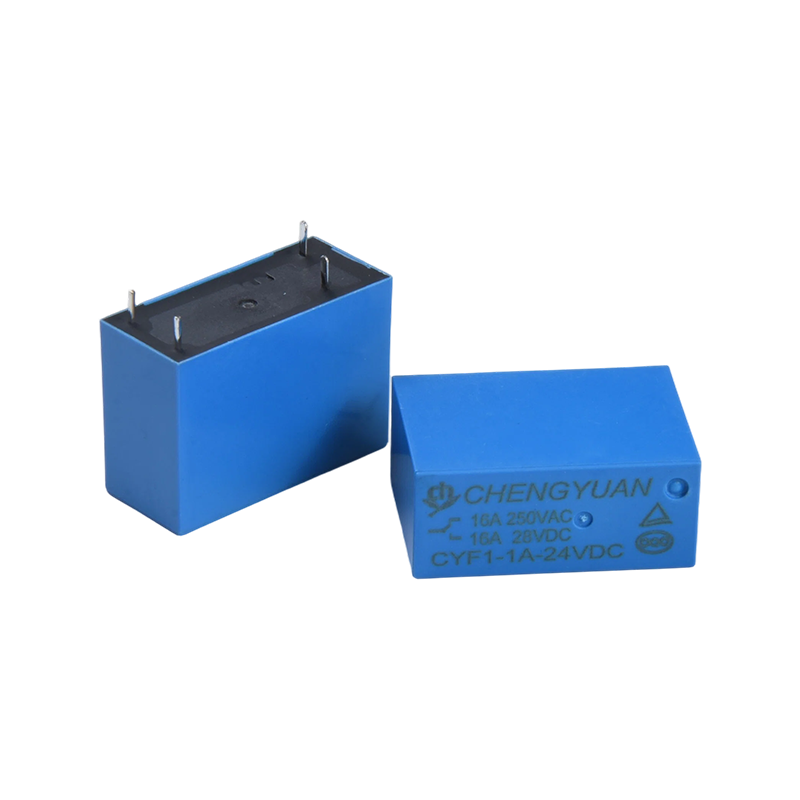

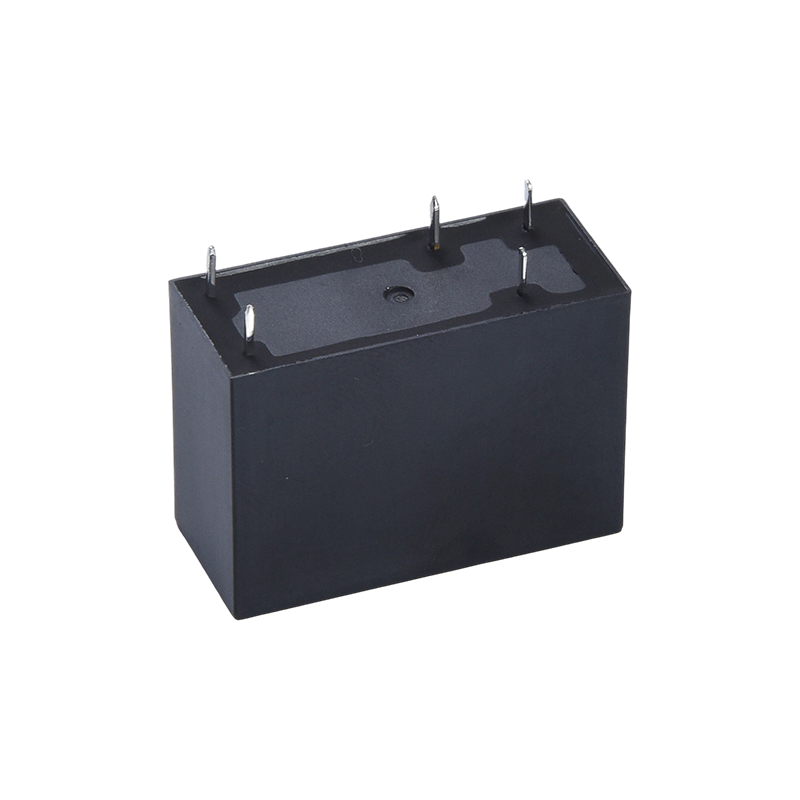

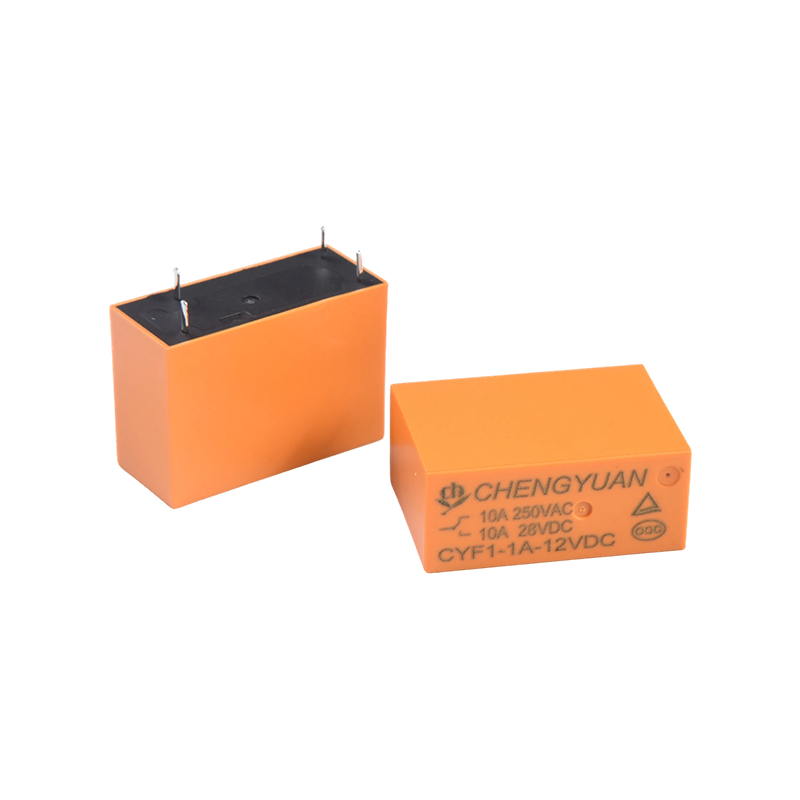

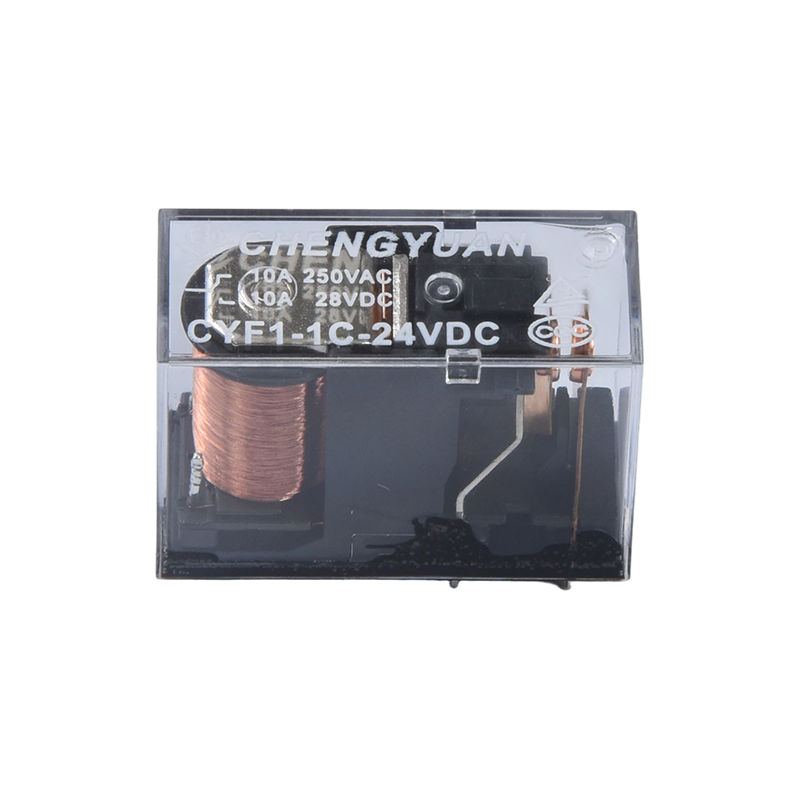

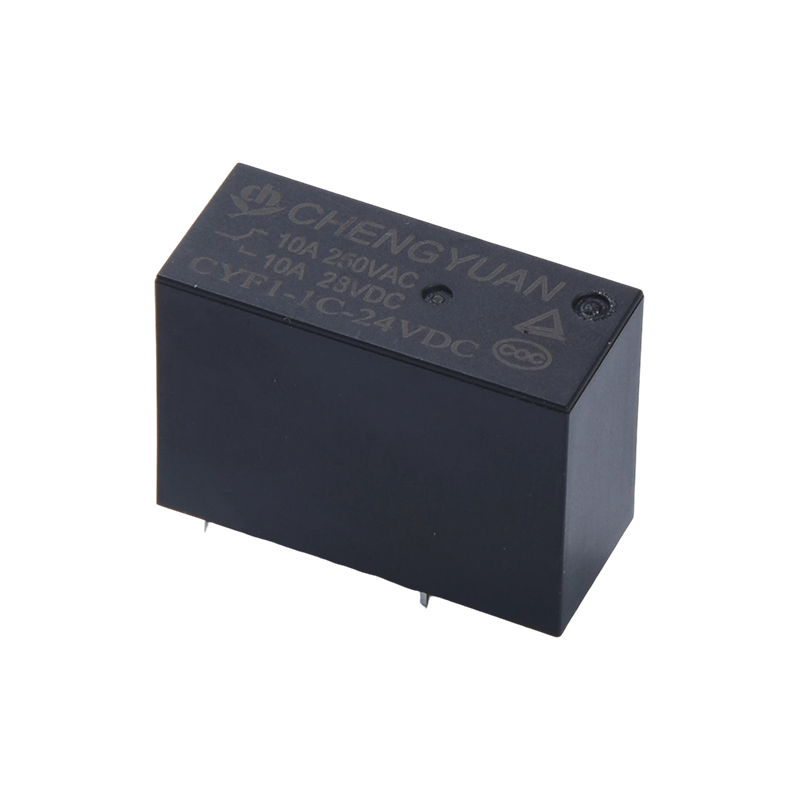

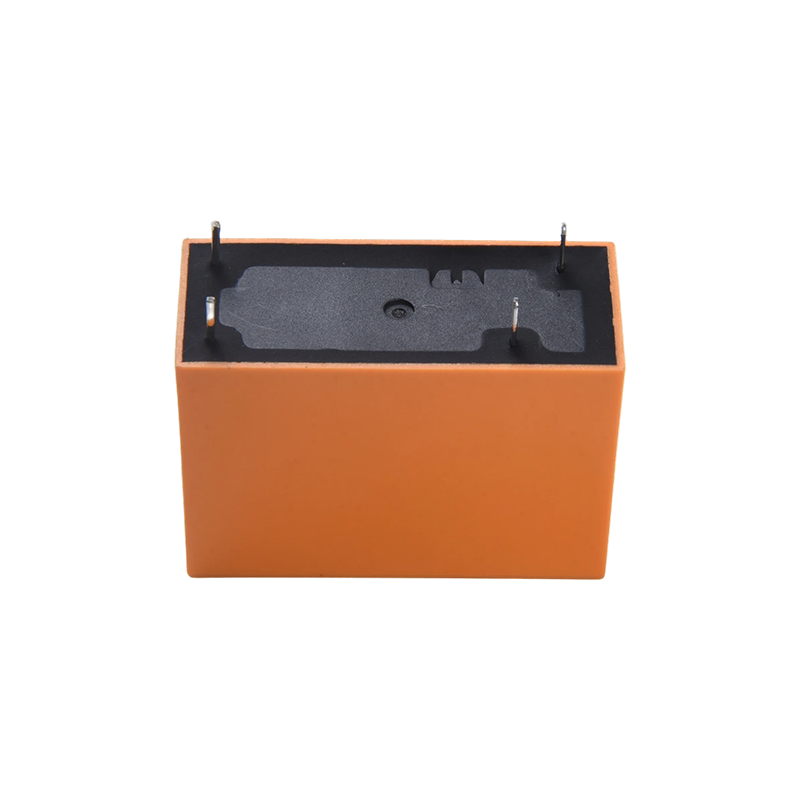

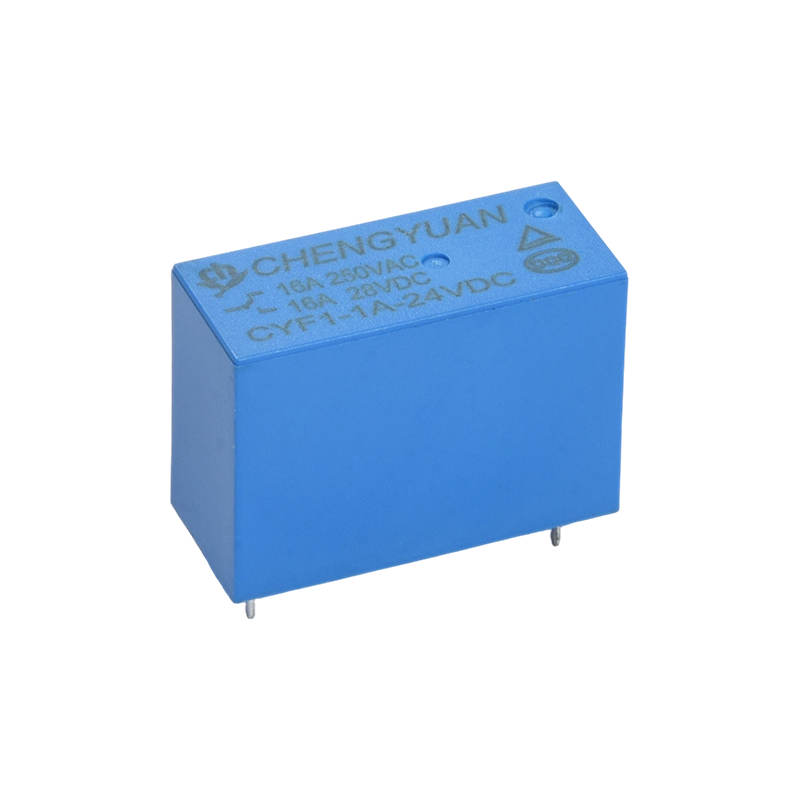

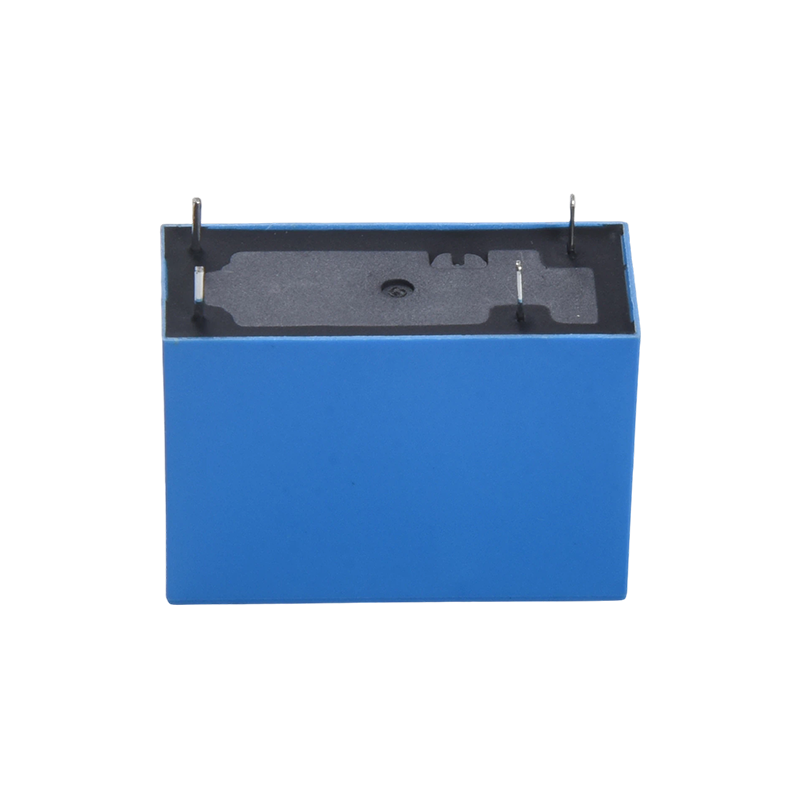

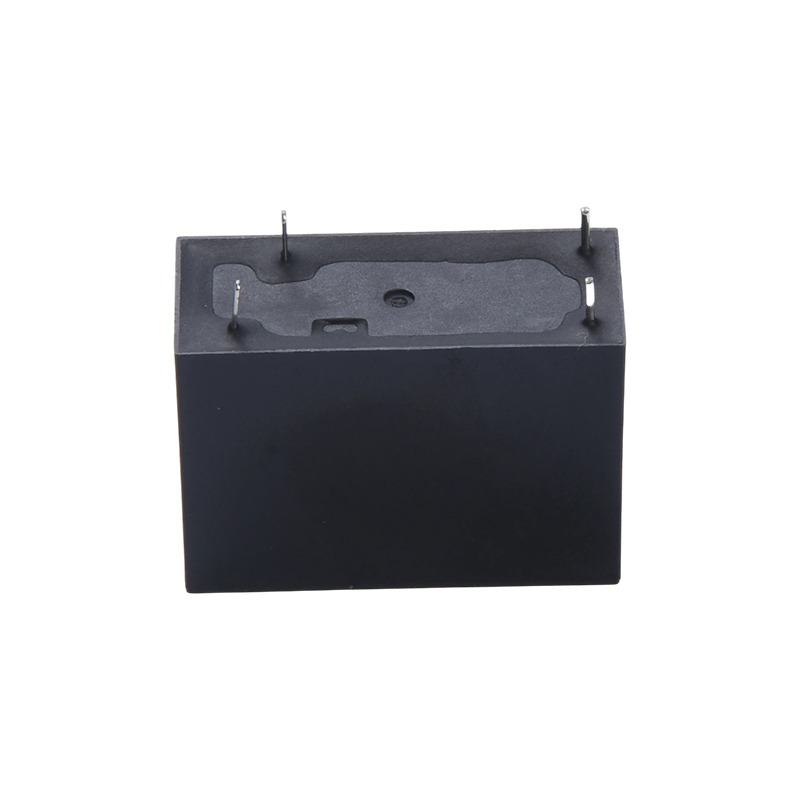

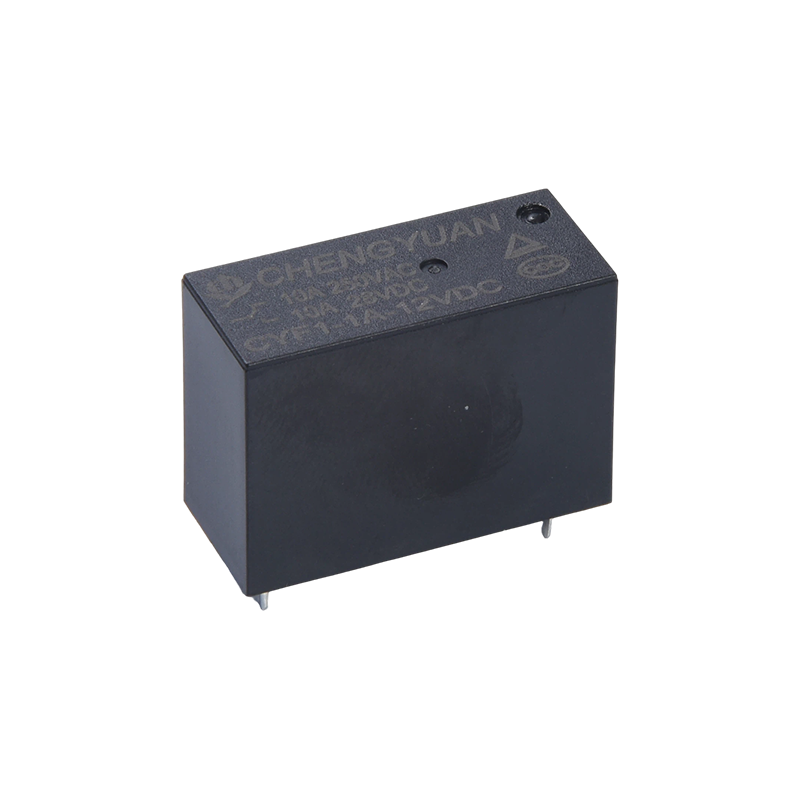

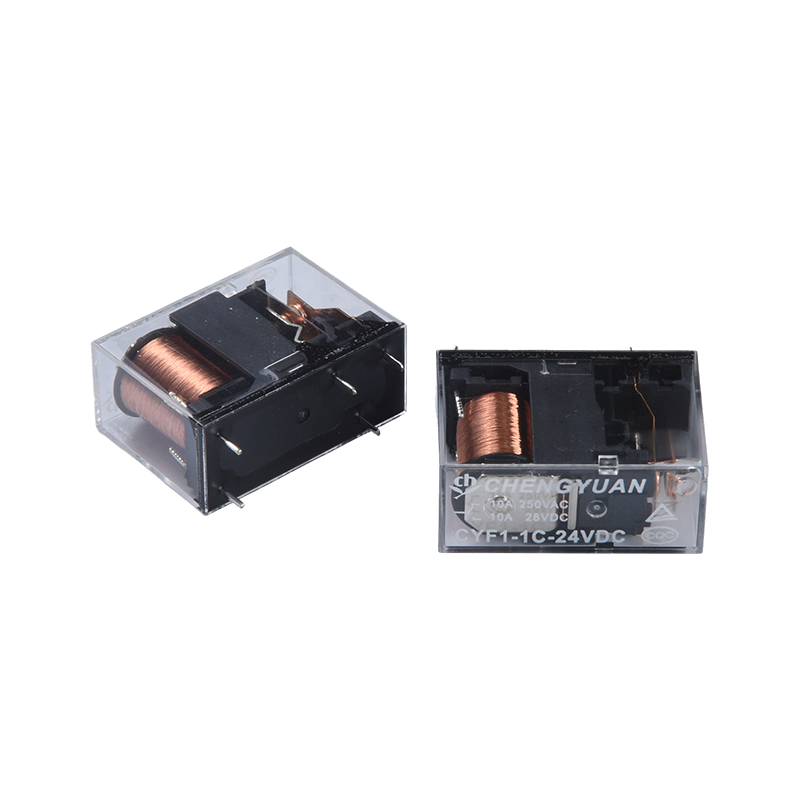

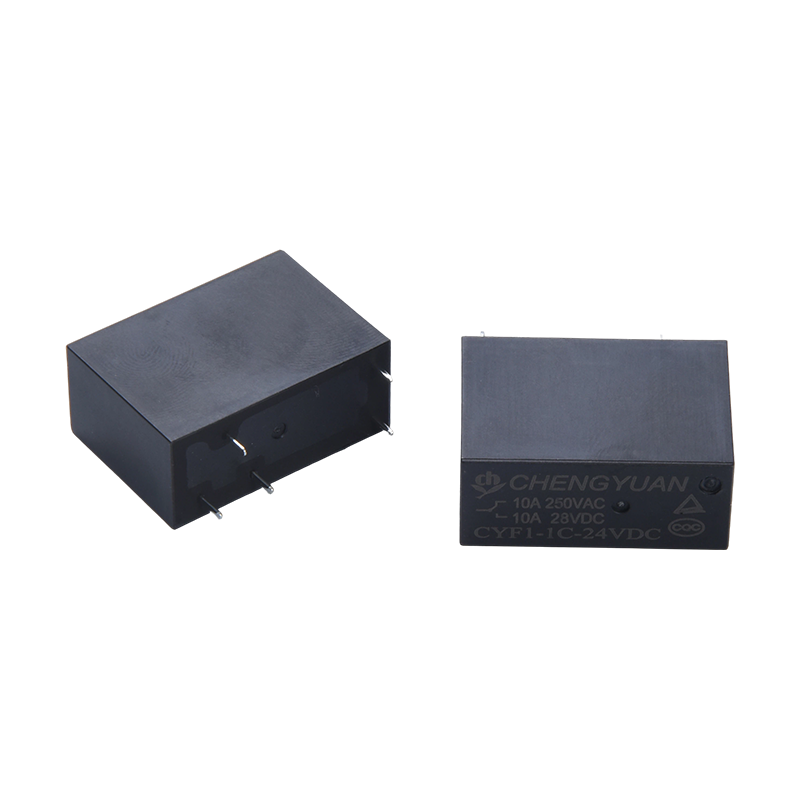

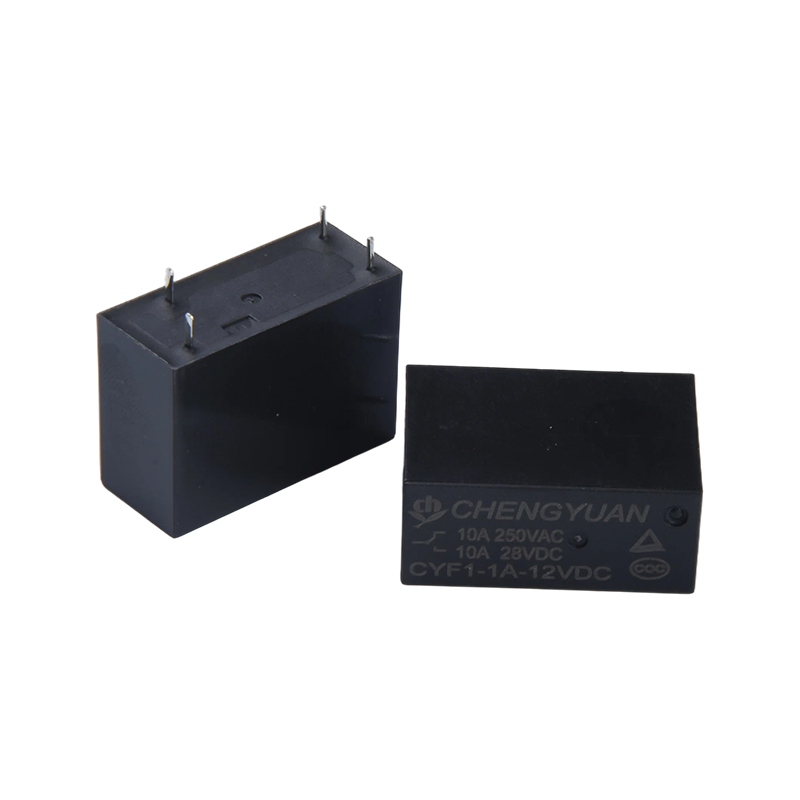

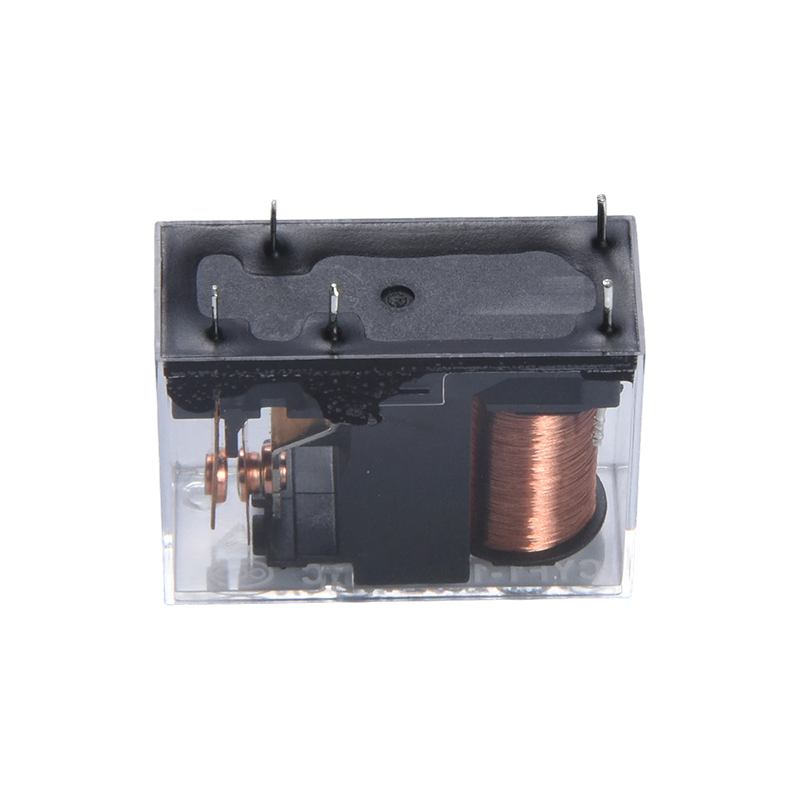

Gnéithe:
• Ultra-ardvoltais withstand feidhmíochta: Withstands suas le 5000 volta, ag soláthar feidhmíocht inslithe den scoth, laghdú ar an mbaol miondealú ciorcaid, agus feabhas a chur ar shábháilteacht oibriúcháin trealaimh.
• Voltas coil solúbtha: Tacaíonn sé le raon voltas coil leathan de 3VDC-48VDC, a mheaitseáil go díreach le sonraíochtaí éagsúla voltais ciorcaid rialaithe gan gá le comhpháirteanna comhshó voltas breise.
• Dearadh struchtúrach dlúth: Méid beag, oiriúnach le haghaidh cásanna gléasta PCB ard-dlúis, rud a shábháil spás trealaimh inmheánach agus feabhas a chur ar sholúbthacht leagan amach ciorcad.
• Acmhainn lasctha ualaigh ard: Déan teagmháil le hacmhainn lasctha suas le 17 amp, le hualaí rátáilte a chlúdaíonn 10A 250VAC/28VDC agus 16A 250VAC/28VDC, oiriúnach do riachtanais aistrithe ciorcad meánach agus ardchumhachta.
• Deimhniú dé-údarásach: Deimhnithe ag TUV agus CQC, ag cloí le caighdeáin sábháilteachta idirnáisiúnta agus intíre, ag freastal ar riachtanais na n-iarratas táirge deiridh i margaí iolracha.
• Cóimeáil PCB áisiúil: Úsáidtear struchtúr 5 bioráin, ag éascú sádráil éasca agus socrú ar chláir chiorcaid phriontáilte, rud a fhágann go bhfuil ard-éifeachtúlacht cóimeála agus comhoiriúnacht le próisis táirgeachta uathoibrithe.
• Feidhmíocht lasctha chobhsaí: Úsáidtear foirm teagmhála aon-cuaille caithimh aonair (SPST), a sholáthraíonn loighic soiléir lasctha agus friotaíocht teagmhála chobhsaí, lena n-áirithítear iontaofacht an lasctha ar / as an gciorcad.
Cásanna Infheidhme:
• Fearais tí: Rialú cumhachta ar/as d'fhearais bheaga ardchumhachta (amhail téitheoirí leictreacha, cócaireáin ionduchtaithe), agus rialú uathoibríoch ar fhearais cistine.
• Rialú tionsclaíoch: Athrú comhartha agus rialú cumhachta do threalamh uathoibrithe tionsclaíoch, modúil rialaithe PLC beaga, agus ciorcaid rialaithe mótair. • Trealamh cumhachta cliste: Boscaí dáileadh cliste, modúil dáileacháin cumhachta, agus ciorcaid rialaithe cúnta carn luchtaithe, oiriúnaithe do chásanna ardvoltais agus ard-éilimh.
• Trealamh slándála: Soláthairtí cumhachta le haghaidh monatóireachta slándála agus lascadh ciorcaid do chórais rialaithe rochtana, ag brath ar fheidhmíocht chobhsaí chun oibriú leanúnach an trealaimh a chinntiú.
Sonraí Teagmhála
| Cineál | CYF1 |
| Ábhar teagmhála | cóimhiotal airgid |
| Friotaíocht teagmhála | 100mΩ uas.(ag 1A 16VDC) |
| Lucht rátáilte (ualach frithsheasmhach) | 10A 250VAC/12A 277VAC | 16A 250VAC/17A 277VAC |
| uas. ag aistriú reatha | 12A | 17A |
| uas. voltas a athrú | 277VAC |
| uas. ag aistriú cumhacht | 3324VA | 4709VAC |
| Min. ag athrú ualach | 6V 1A |
| Tréithe |
| Am oibriúcháin (ag voltas corna rátáilte) | 15ms Uasmhéid. (Gan dé-óid) |
| Am scaoilte | 5ms Uasmhéid. ( gan dé-óid) |
| Friotaíocht insliú | Íosmhéid 1000MΩ (500VDC) |
| Neart tréleictreach | Idir teagmhálaithe oscailte: 1000VAC, 50/60Hz ar feadh 1 nóiméad |
| Idir corna agus teagmhála:5000VAC, 50/60Hz ar feadh 1 nóiméad |
| Friotaíocht chreathadh | millteach | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Feidhmiúil | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Friotaíocht turrainge | Feidhmiúil | 10G nóim |
| millteach | 10G nóim |
| Seasmhacht | Seasmhacht mheicniúil （10800ops./h) | 10000000 ops.(ag teocht an tseomra) |
| Seasmhacht leictreach (360ops./u) | 100000 ops. (ag teocht an tseomra) |
| Teocht chomhthimpeallach | -40℃ ~ 85 ℃ (gan comhdhlúthú) |
| Meáchan | Thart. 14g |
Sonraí Coil (ag 20 ℃)
| Ainmneach voltas (VDC) | Ainmneach ag feidhmiú reatha ±10%(mA) | Friotaíocht choil ±10%(Ω) | Ainmneach operating cumhacht | (Uasmhéid.) Voltas a oibriú (Uas.) | Voltas scaoileadh (Mion.) | uas. voltas incheadaithe |
| 3 | 240 | 12.5 | Timpeall 0.72W | 75% de ainm voltas | 5% de ainmniúil voltas | 130% den voltas ainmniúil |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Timpeall 0.54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Is luachanna tosaigh iad na sonraí a thaispeántar thuas. Ná cuir an voltas uasta incheadaithe i bhfeidhm ar an gcorna ar feadh níos mó ná 10 nóiméad chun róthéamh an chorna a sheachaint.

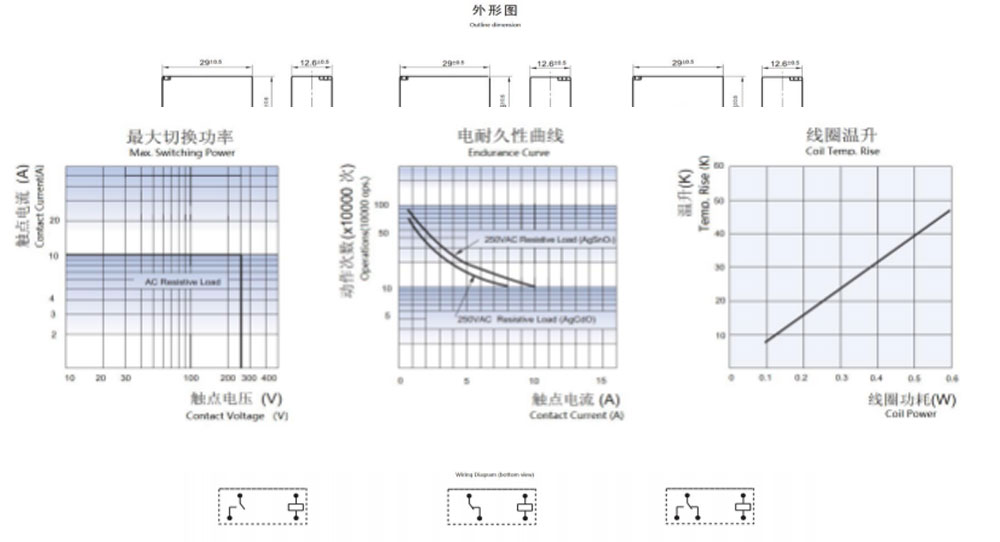

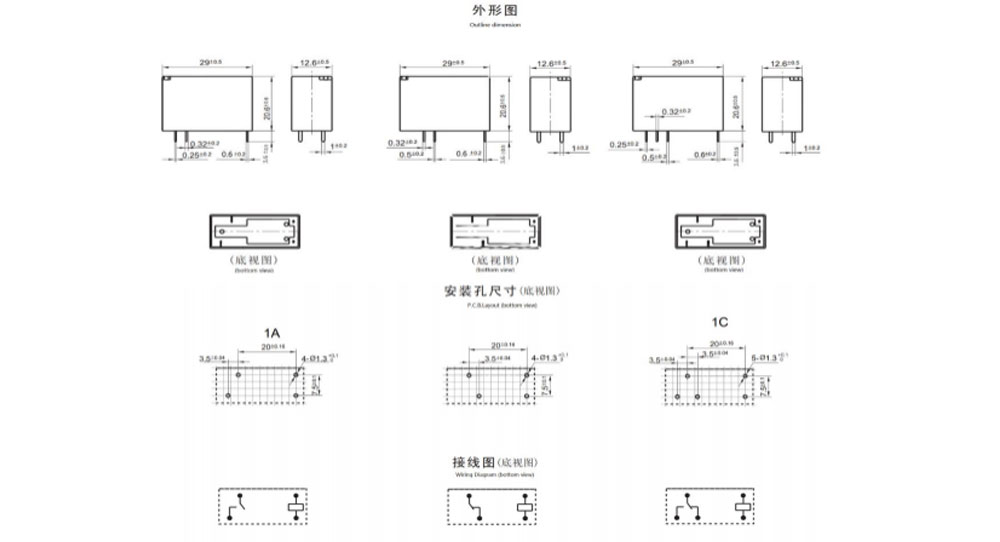

Toise imlíne, Léaráid sreangaithe, leagan amach PCB (Aonad: mm)
Cuar Saintréith
Eolas Ordú
CYF1 H - 1 -- C - 12VDC -- H -- D - T -- XX
2
1: Cineál:CYF1
2: Le H: Ualach ardteagmhála, 16A Gan H: Ualach caighdeánach, 10A
3: Líon na Polannaigh: 1-1 Pol
4: Socrú Teagmhála: C Fom C ; H Ó A ; B Ó B
5: Voltas Ainmniúil: 3,5,6,9, 12, 18,24,48VDC
6: Dath an imfhálaithe: T - Trédhearcach, H-Dubh, L-Gorm
7: Coil Pwor: D-0.72W L-0.54W
8: Tógáil Chosanta: S-Flux promhadh,
Cineál SH-Séalaithe nite
9: Paraiméadar Speisialta: Cineál Nialasach
Litir nó uimhir-Ceanglas speisialta
Ní féidir athsheachadáin flux-proof a úsáid sa chomhshaol le truailleáin cosúil le H2S, SO2, NO2, deannach, etc.
Ní mholtar glanadh uisce nó próiseáil dromchla tar éis na hathsheachadáin flux-proof a chur le chéile ar an PCB.
Séanadh: Is le haghaidh tagartha amháin an tsonraíocht. Tá na sonraíochtaí faoi réir athraithe gan fógra a thabhairt roimh ré.
Níorbh fhéidir linn an fheidhmíocht go léir agus na paraiméadair go léir a mheas do gach feidhmchlár féideartha. Mar sin, ba cheart go mbeadh na húsáideoirí sa riocht ceart chun roghnú
Táirge oiriúnach dá n-iarratas féin. Le haghaidh sealaíochta séalaithe, tar éis a shuiteáil agus a ghlanadh, le do thoil oscail an poll aerála sa chás roimh úsáid. Má tá aon cheist agat, téigh i dteagmháil le Chengyuan le haghaidh seirbhísí teicniúla. Mar sin féin, is ar an úsáideoir atá an fhreagracht a chinneadh cén táirge ar cheart a úsáid.
