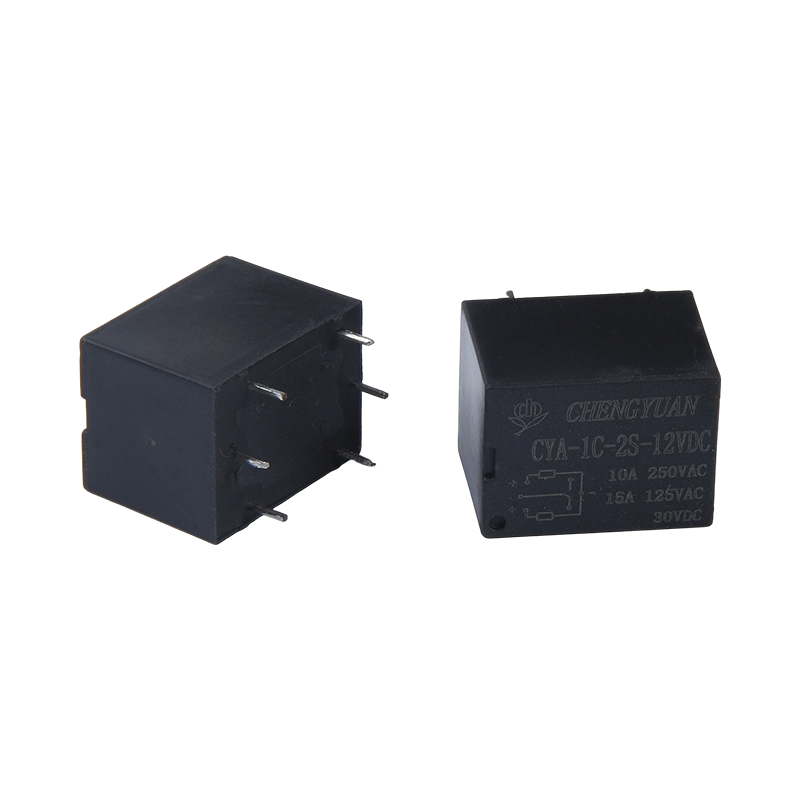

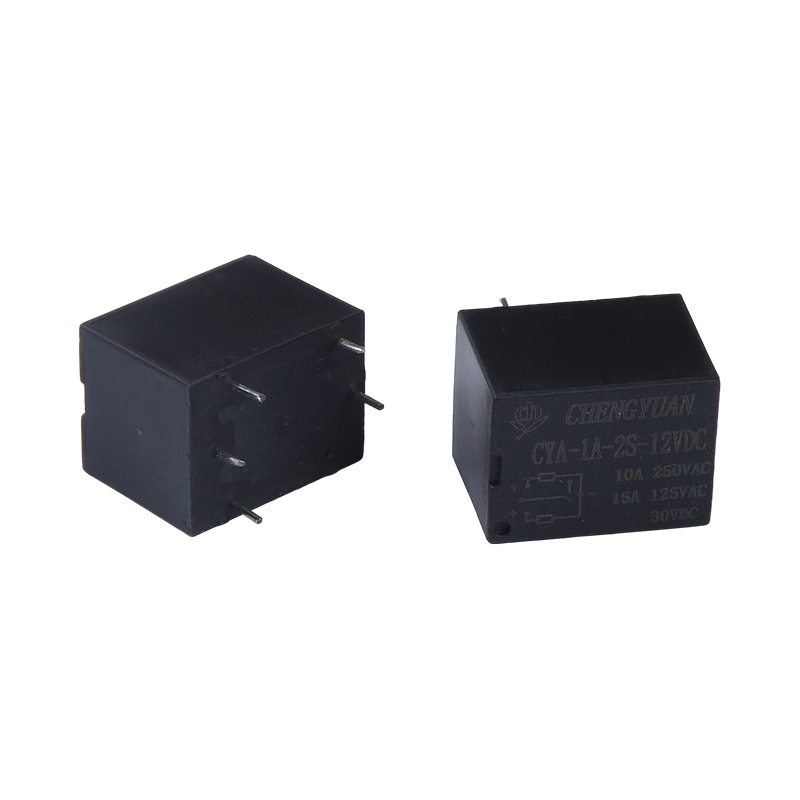

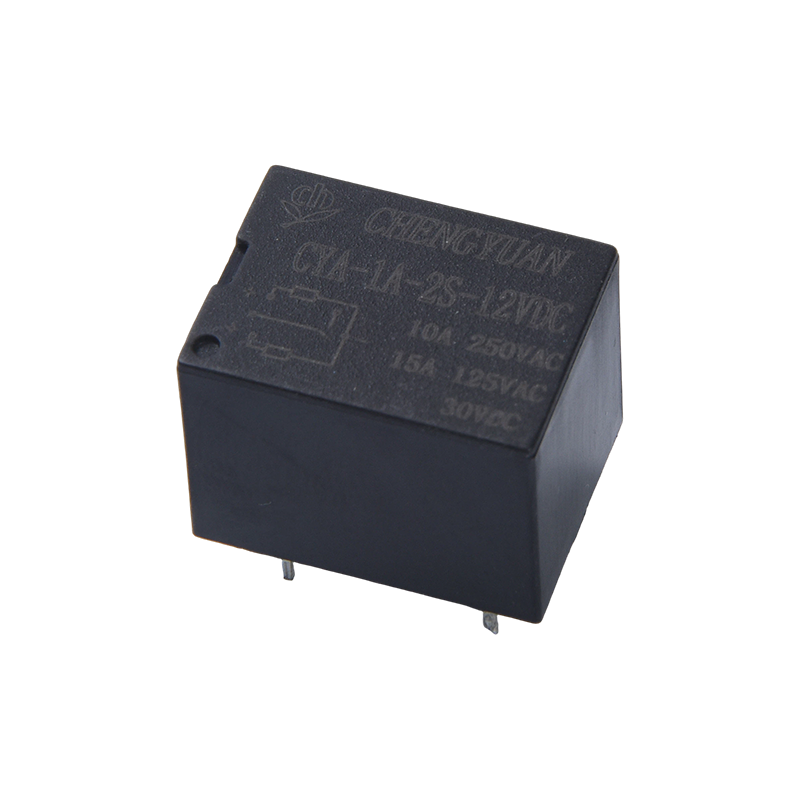

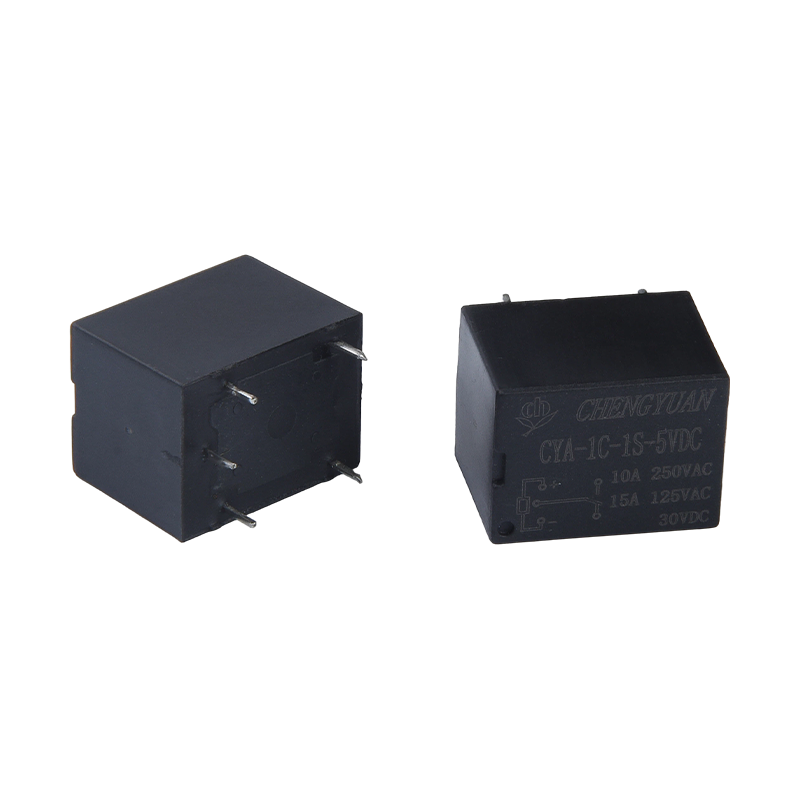

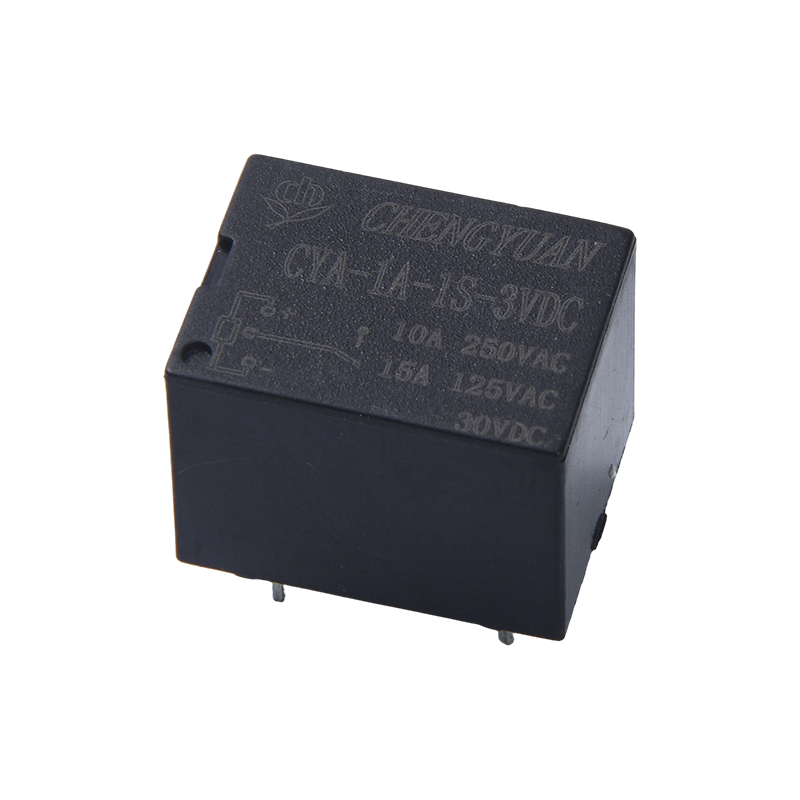

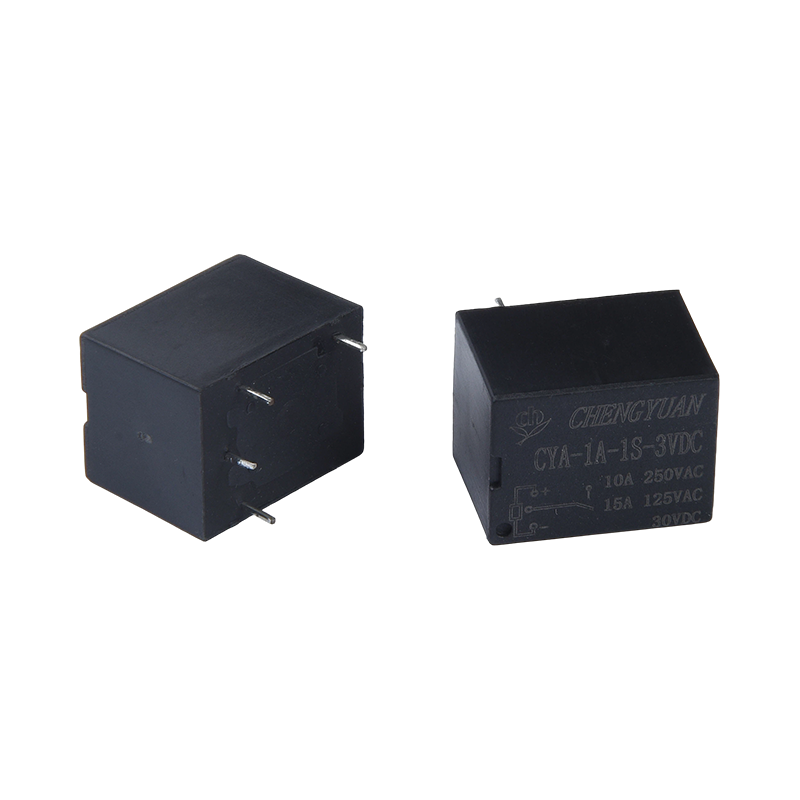

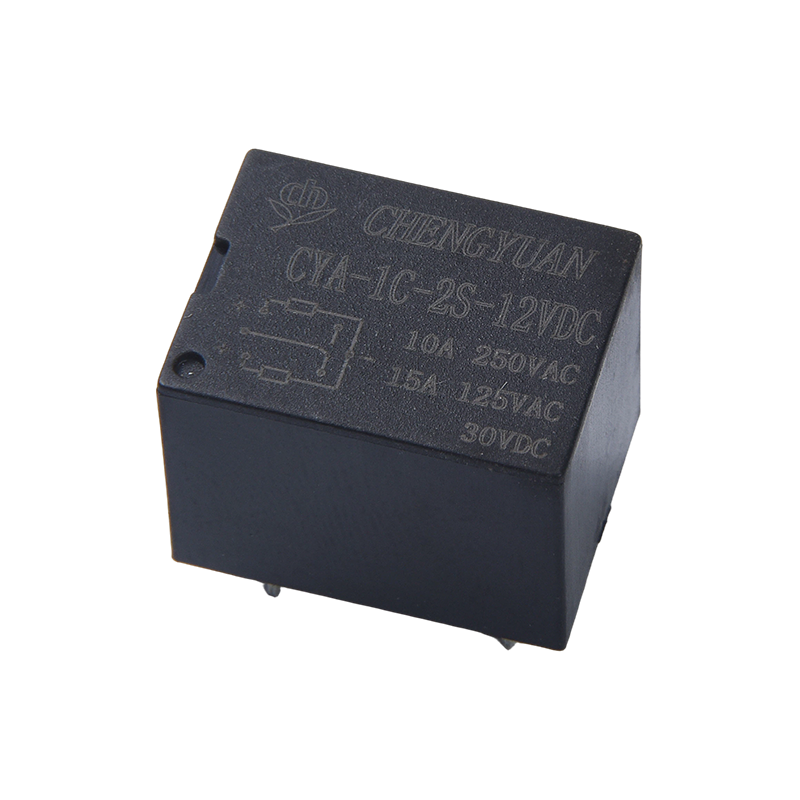

I. Gnéithe
1. Foirm Teagmhála: Soláthraíonn sé foirm teagmhála amháin atá oscailte de ghnáth agus foirm aistrithe amháin chun freastal ar riachtanais éagsúla dearaidh ciorcad.

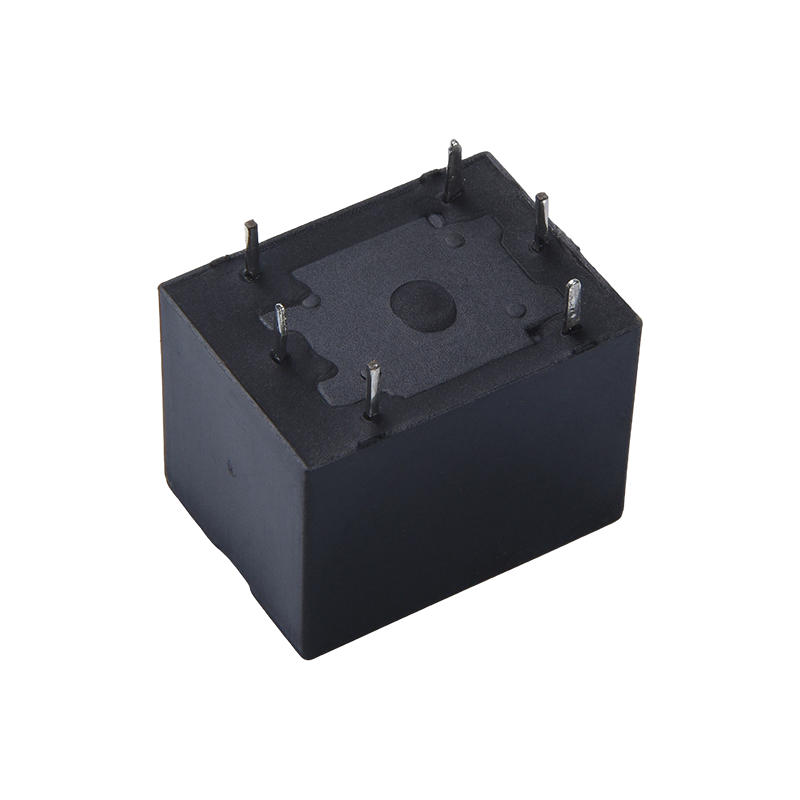

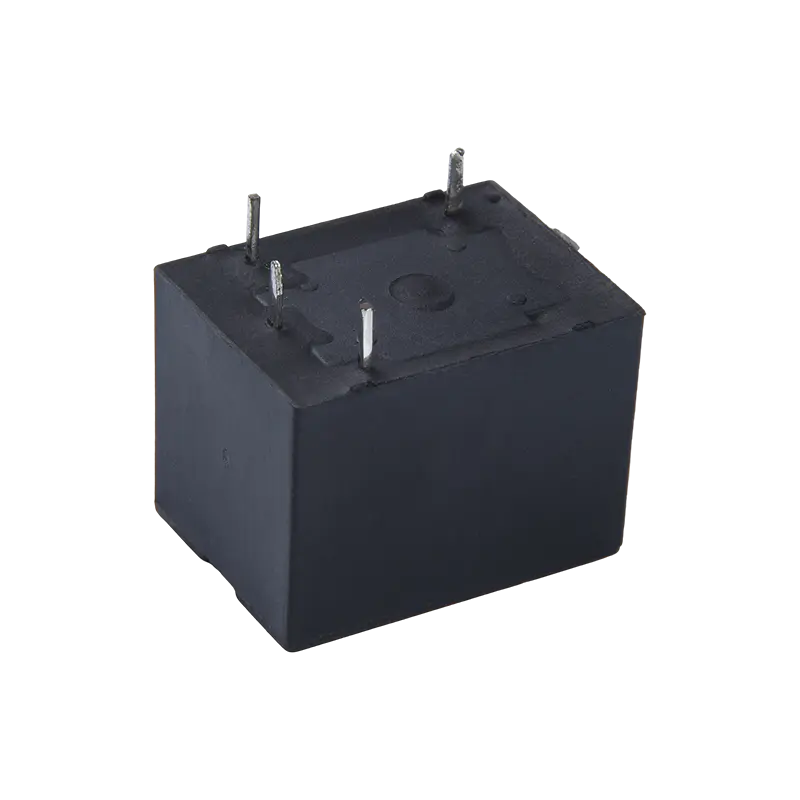

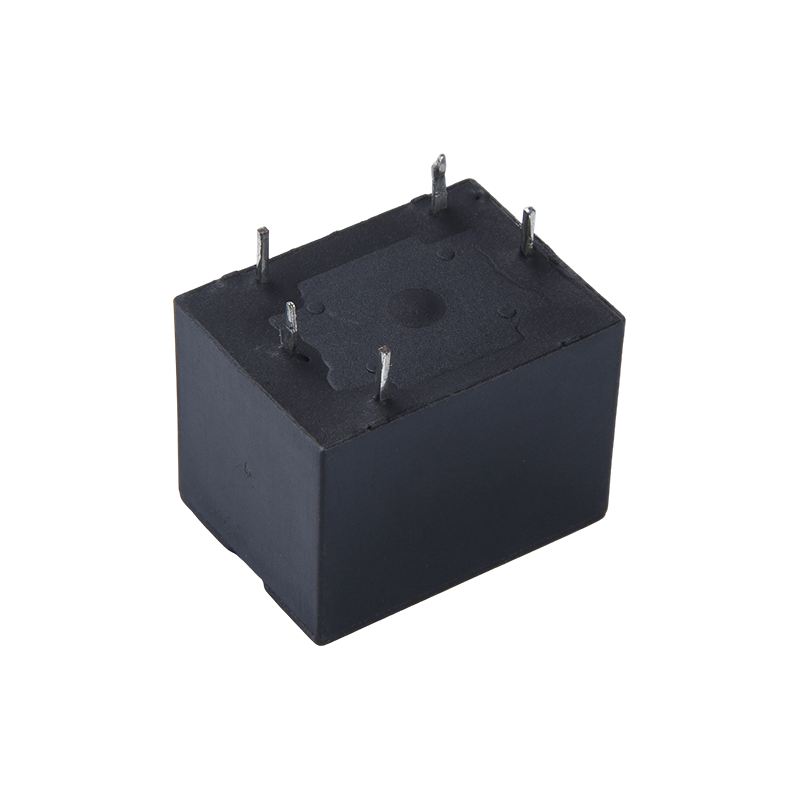

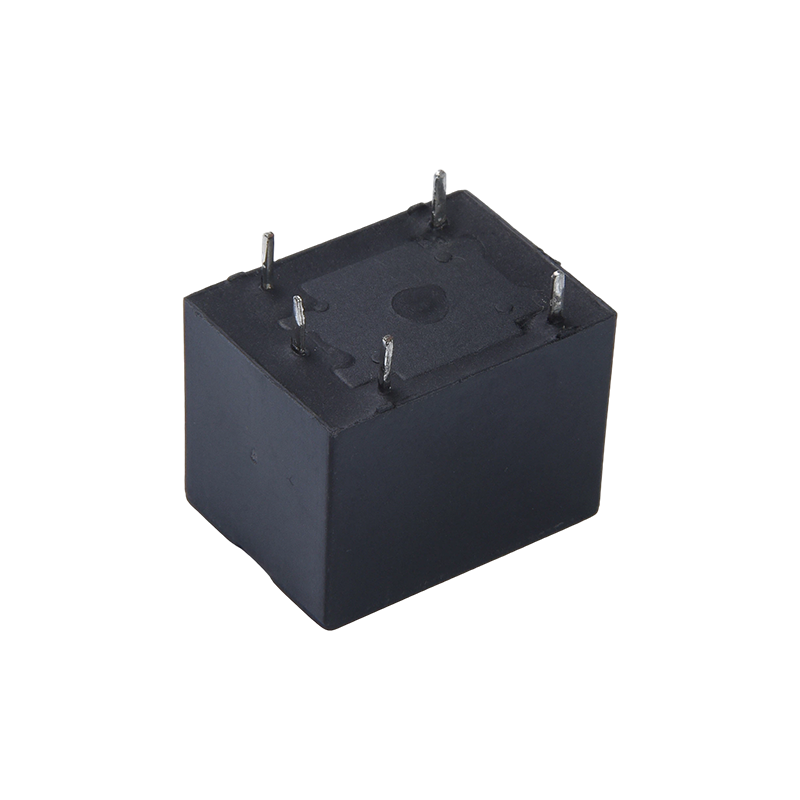

2. Saintréithe Suiteála: Úsáideann sé bioráin boird chiorcaid phriontáilte caighdeánach le haghaidh gléasta PCB éasca, oiriúnach do phróisis tionóil uathoibrithe;
3. Roghanna Pacáistithe: Tá dhá rogha pacáistithe ar fáil: plaisteach-séalaithe agus solder-resistant, chun freastal ar riachtanais chomhshaoil éagsúla.
4. Struchtúr Croí: Úsáidtear struchtúr latching maighnéadach aon-coil nó coil dhúbailte chun a chinntiú go gcoimeádtar staid fhadtéarmach tar éis cliseadh cumhachta.
II. Feidhmeanna Lárnacha agus Cásanna Infheidhme
1. Croífheidhm: Baintear amach lascadh ciorcad cumhachta nialasach, soláthraíonn sé athrú uathoibríoch agus aonrú comhartha, agus coinníonn sé an stát reatha tar éis an chumhacht rialaithe a mhúchadh, atá oiriúnach d'iarratais shealbhaíochta fadtéarmach.
2. Réimse Eangaí Cliste: Infheidhme maidir le cásanna cosúil le méadrú leictreachais agus lasca rialaithe iargúlta, a chumasaíonn rialú beacht ísealchumhachta;
3. Réimse Fuinnimh Nua: Is féidir é a úsáid i dtrealamh fuinnimh nua cosúil le inverters gréine, ag cinntiú staid chuaird cobhsaí.
4. Réimsí Tionscail agus Baile: Oiriúnach le haghaidh uathoibriú tionsclaíoch, tithe cliste, rialú soilsithe, agus cásanna eile;
5. Réimse Ionstraimíochta: Infheidhme maidir le naisc rialaithe ciorcad ionstraimí agus méadar éagsúla. III. Buntáistí Buntáiste a Úsáid
1. Buntáiste Tomhaltas Cumhachta nialasach: Coinníonn sé an staid reatha tar éis teip cumhachta, athrú tomhaltas cumhachta nialasach a bhaint amach, atá oiriúnach d'iarratais ísealchumhachta.
2. Cumas Ard-Aistrithe Teagmhála: 15A ualach lasctha teagmhála, oiriúnach do riachtanais rialaithe meánmhéide agus ardchumhachta;
3. Suiteáil agus Roghnú Solúbtha: Méid ultra-bheag, bioráin PCB caighdeánach, agus roghanna pacáiste il, oiriúnach le haghaidh suiteáil dlúth agus timpeallachtaí éagsúla;
4. Comhlíonadh Comhshaoil: Comhlíonann sé caighdeáin RoHS, ag comhlíonadh na gceanglas maidir le táirgí atá neamhdhíobhálach don chomhshaol;
5. Sainiúlacht Láidir Radharc: Oiriúnach go háirithe do chásanna cianrialaithe agus cothabhála fadtéarmacha, le solúbthacht agus praiticiúlacht den scoth.
Paraiméadair Teagmhála
| Cumraíocht Teagmhála | 1A | 1C |
| Teagmháil Friotaíocht | 100mΩ (1A 6VDC) |
| Ábhar Teagmhála | AgSnO₂, AgCdO |
| Lucht Teagmhála (Resive) | 10A 277VAC/28VDC |
| Voltas Aistrithe Uasta | 277VAC / 30VDC |
| Uasmhéid Reatha Aistrithe | 15A | 10A |
| Cumhacht Aistrithe Uasta | 2500VA |
| Marthanacht Mheicniúil | 1 × 10⁷ timthriallta |
| Marthanacht Leictreach | 5×10⁴ timthriall |
| Paraiméadar | Sonraíocht |
| Friotaíocht Inslithe | 100MΩ (500VDC) |
| Tréleictreach Seasann Voltas | Idir Teagmháil agus Coil | 1500VAC ar feadh 1 nóiméad |
| Idir Teagmhálaithe Oscailte | 750VAC ar feadh 1 nóiméad |
| Am Oibrithe (ag voltas rátáil) | ≤5ms |
| Am Eisiúna (ag voltas rátáil) | ≤5ms |
| Turraing | Cobhsaíocht | 100m/s² (10g) |
| | Neart | 1000m/s² (100g) |
| Creathadh | 10Hz~55Hz, aimplitiúid dhúbailte 1.5mm |
| Taiseachas | 35%~85% RH |
| Raon Teochta | -40°C ~ 85°C |
| Cineál Teirminéal | Cineál PCB |
| Meáchan | Thart ar 10g |
| Cineál Pacáistiú | Cineál plaisteach-séalaithe, cineál solder-resistant |
Nótaí:
(1) Is luachanna tosaigh iad na luachanna thuas go léir;
Sealaíocht Shengyuan
Paraiméadair Coil
| Cumhacht Rátaithe Coil | Coil Aonair ≤550mW |
| Déchoil ≤750mW |
Tábla Sonraíochta Coil 23 ℃
| Voltas Rátáilte (VDC) | Socraigh/Athshocraigh Voltas (VDC) | Leithead Pulse (ms) | Friotaíocht Dé-Choil (Ω±10%) | Friotaíocht Chóla Aonair (Ω±10%) |
| 5 | ≤3.80 | ≥50 | 47/47 | 45 |
| 6 | ≤4.50 | ≥50 | 100/100 | 100 |
| 9 | ≤6.80 | ≥50 | 227/237 | 225 |
| 12 | ≤9.00 | ≥50 | 193/305 | 310 |
| 18 | ≤13.5 | ≥50 | 900/900 | 900 |
| 24 | ≤18.0 | ≥50 | 1060/1370 | 1160 |
Deimhnithe Sábháilteachta
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TÜV | 1A | 7.5A 250VAC cos phi=1 7.5A 14VDC L/R=0ms |
| 1C | 7.5A 250VAC cos phi=1 7.5A 14VDC L/R=0ms |
Sampla marc ordaithe
Múnla sealaíochta(1)CYA
Voltas coil 3 5 6 9 12 18 24 48VDC
Foirm teagmhála 1A: Sraith amháin de 1C a bhíonn ar oscailt de ghnáth: Sraith lasc amháin
Foirm choil 1S: corna singil 2S: corna dúbailte
Ábhar teagmhála T: AgSnO2, Ceann ar bith: AgCdO
Nótaí: (1) I dtimpeallacht ina bhfuil gáis díobhálacha mar H2S, SO2, NO2, etc., moltar táirgí séalaithe plaisteacha a úsáid, agus le do thoil tástálacha agus deimhniú a dhéanamh maidir le húsáid iarbhír; nuair nach gá glanadh iomlán, moltar
Moltar tosaíocht a thabhairt do tháirgí flux-resistant;
(2) Is táirge atá neamhdhíobhálach don chomhshaol é an táirge seo. Marcáil an uimhir ghné chomhfhreagrach agus tú ag ordú, áit a léiríonn (551) comhlíonadh RoHS (tá caidmiam sna teagmhálaithe), agus (555) go bhfuil comhlíonadh RoHS in iúl (níl caidmiam sna teagmhálaithe).
