Tosaíonn teagmhálaí ardchumhachta a bheith tábhachtach nuair nach féidir le gnáthsheoladh an t-ualach a ionsú a thuilleadh. I dtéarmaí praiticiúla, tosaíonn go lenó teagmhálaithe os cionn 15 A, agus is féidir le samhlacha tionsclaíocha na céadta nó na mílte aimpéar a athrú. Má tá ceann á roghnú agat le haghaidh mótair, córas ceallraí, banc téitheoir, nó painéal dáileadh cumhachta, is annamh a stopann an cinneadh ag an rátáil reatha. Braitheann sé freisin ar inrush reatha, timthriall dualgas, cineál voltais, rialú stua, tiomáint coil, agus an timpeallacht ina mbeidh an gléas ina gcónaí.
Roghnaigh teagmhálaí nuair a bhíonn an t-ualach trom, go bhfuil an t-athrú go minic, agus tá fuinneamh stua ag oscailt teagmhála suntasach. Roghnaigh modúl sealaíochta ard reatha nó dlúth nuair a bhíonn an t-ualach measartha, tá an pacáiste beag, agus tá an dualgas aistrithe níos éadroime. Níl an teorainn socraithe. A 30 D’fhéadfadh go n-oibreoidh sealaíocht go maith i gcaibinéad amháin agus go dteipfidh air go luath i gcaibinéad eile toisc gur mótair seachas téitheoir friotaíoch an t-ualach.
Cad a Dhéanann Teagmhálaí Ardchumhachta Faoi Luchtú
Taobh istigh de theagmhálaí tá ceithre ghrúpa feidhme: an corna, croí maighnéadach agus armature, príomhtheagmhálaithe, agus córas faoi chois stua. Fuinneamhaíonn comhartha rialaithe ísealchumhachta an corna. Tarraingíonn fórsa maighnéadach an armature agus dúnann sé na príomhtheagmhálacha. Nuair a dhí-fhuinneamhann an corna, filleann earrach an armature agus osclaíonn sé na teagmhálacha. I dteagmhálaí a bhíonn ar oscailt de ghnáth, múchtar an príomhchiorcad go dtí go mbíonn an corn á thiomáint. Ligeann an socrú seo d'aschur PLC, teirmeastat, nó feiste píolótach ciorcad i bhfad níos mó a rialú go sábháilte.
Ní hé an príomhdhúshlán dearadh ná na teagmhálacha a dhúnadh. Tá sé á oscailt acu. Nuair a scarann teagmhálacha faoi ualach, is féidir leis an sruth stua a chothú a chreimeann miotail, a ardaíonn teocht, agus a chuireann moill ar an sos. Mar sin cuireann teagmhálaithe le stua-sleamhnáin, cornaí séidte maighnéadacha, plátaí scoilteora, seomraí folúis, nó seomraí líonta gáis. Braitheann an modh ceart ar reatha, voltas, agus cibé an bhfuil an soláthar AC nó DC.
Tá difríocht idir teagmhálaithe agus athsheachadáin a bhfuiltear ag súil leo freisin. Féadfaidh teagmhálaitheora mótair a thosú na mílte uair in aghaidh na bliana, agus mar sin tá fórsa earraigh, ábhar teagmhála agus ardú teochta críochfoirt ríthábhachtach. Suíonn athsheachadáin ardsrutha idir athsheachadáin comhartha agus teagmhálaithe.

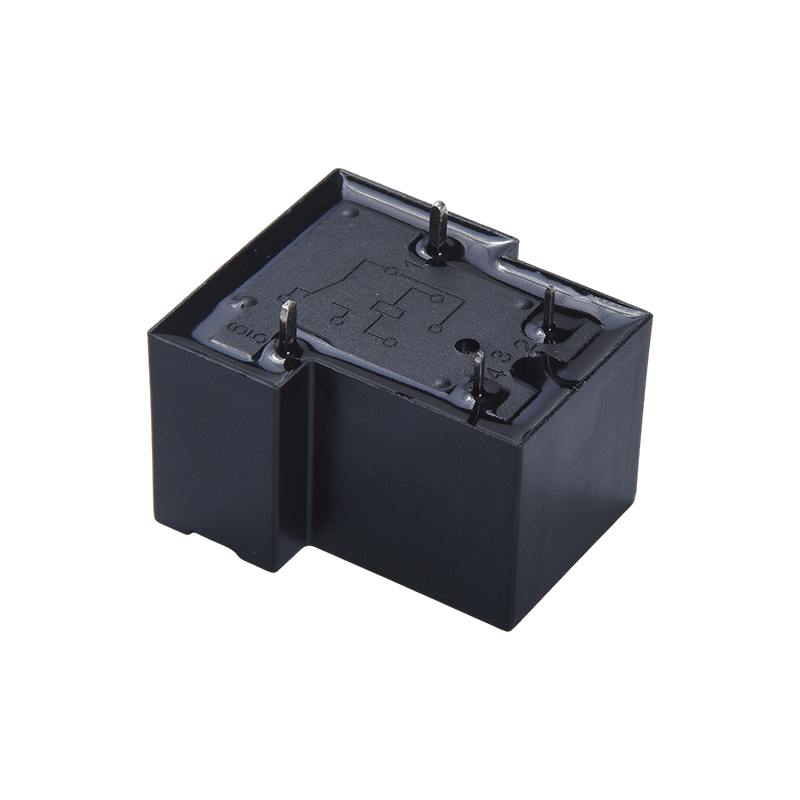

I gcás dearaí dlúth a bhfuil gá acu le sruth níos airde fós, is féidir le sealaíocht ard reatha a bheith ina rogha eile praiticiúil. Is é an tsraith CY T90 sealaíochta SPDT ard reatha a thairgtear i leaganacha 30 A agus 40 A.

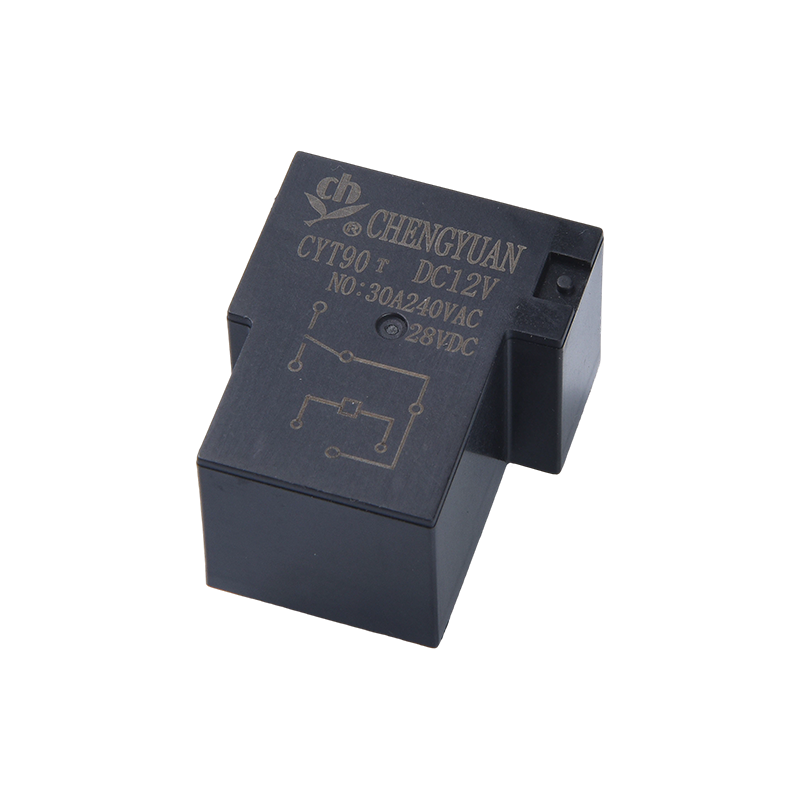

CYT90 Leaschraolacháin Cumhachta SPDT Ard-Reatha Dlúth sealaíochta SPDT ard-reatha chun ualaí a athrú áit a bhfuil spás daingean; úsáideach sula ndéantar comparáid idir rátálacha teagmhálaitheora IEC agus iompar stua. Féach Táirge → Rátálacha agus Catagóirí Úsáide Atá Tábhachtach
Ní leor sruth na mbileog sonraí. D’fhéadfadh go mbeadh rátáil mhótair i bhfad níos ísle ag teagmhálaí a bhfuil rátáil 40 A aige maidir le hualach friotaíoch. Déanann catagóirí úsáide IEC cur síos ar an difríocht seo. Clúdaíonn AC-1 ualaí neamh-ionduchtacha nó beagán ionduchtach. Clúdaíonn AC-3 mótair cage iora ina ndúnann an teagmhálaí ag sruth an rótair faoi ghlas agus ina n-osclaíonn sé ag sruth rátáilte. Clúdaíonn AC-4 dleacht inching agus plugála, áit a osclaíonn an teagmhálaí ag sruth ard agus a bhfuil aghaidh ag géarú air. Tá éileamh ar chatagóirí DC mar an gcéanna toisc nach ndéanann stua DC iad féin a mhúchadh ag trasrian nialasach.
Bain úsáid as an tábla thíos chun comparáid a dhéanamh idir conas a chuirtear teagmhálaithe agus athsheachadáin ardsrutha i bhfeidhm de ghnáth. Is treoir ghinearálta iad na luachanna, agus ní ionadach iad do bhileog sonraí an mhonaróra agus an caighdeán is infheidhme.
Tábla ag déanamh comparáide idir teagmhálaithe ardchumhachta agus athsheachadáin ardsrutha le haghaidh cinntí aistrithe ualaigh. | Gné | Teagmhálaí cumhachta ard | Ard sealaíochta reatha |
| Reatha tipiciúil | Go minic thuas 15 A, suas go dtí na mílte aimpéar | Go coitianta 10 A go 40 A, cuid acu níos airde |
| Fócas dearadh príomhúil | Mótar ag tosú, cumas briseadh ard, rialú stua | Athrú dlúth, aonrú, PCB nó comhtháthú painéil |
| Rialú stua | Sleamhnán stua, séideadh, bhfolús, nó seomra gáis | Sochtadh stua níos lú, spásáil teagmhála, agus ábhar |
| Timthriall dleachta | Athrú go minic agus ualaí mótair | Malartú measartha, ualaí ionduchtaithe frithsheasmhacha nó éadroma |
| Tiomáint coil | Cumhacht coil níos airde, ciorcad rialaithe tiomnaithe | Cumhacht coil níos ísle, go minic tiomáinte ag leictreonaic |
| Gléasta | Painéal, iarnród DIN, barra bus | PCB, plug-in, modúl iarnróid DIN |
| Is fearr oiriúnach | Mótair, córais ceallraí, dáileadh cumhachta | Ciorcaid rialaithe, ualaí dlúth, modúil sealaíochta |
I measc rátálacha eile tá voltas coil, voltas inslithe, cumas déanta agus briseadh, saol meicniúil, saol leictreach, cineál críochfoirt, agus gléasta. Teagmhálaí leis an sruth ceart ach ní oibreoidh an voltas corna mícheart go hiontaofa.

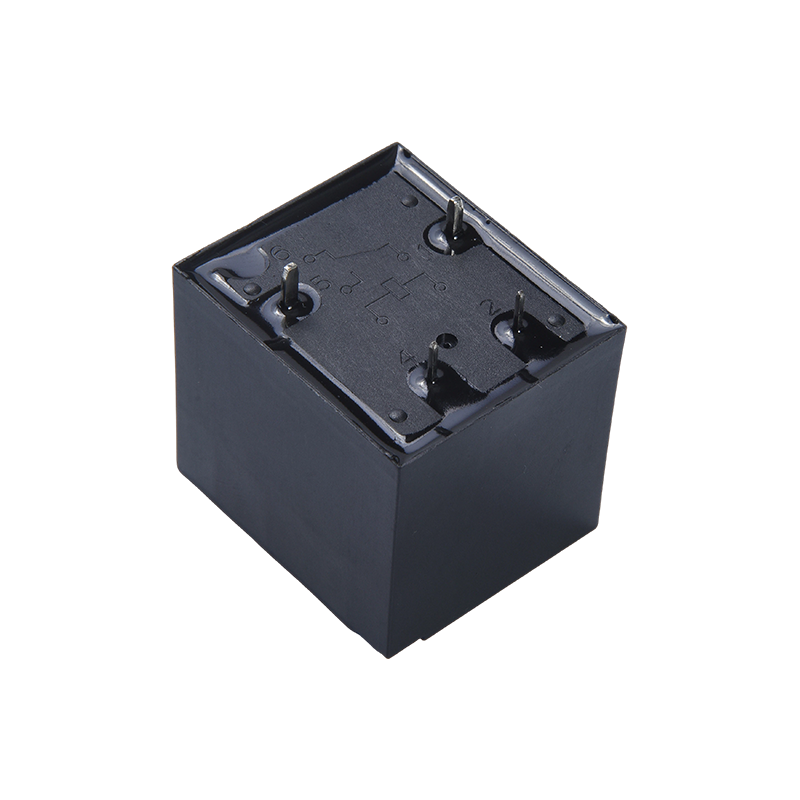

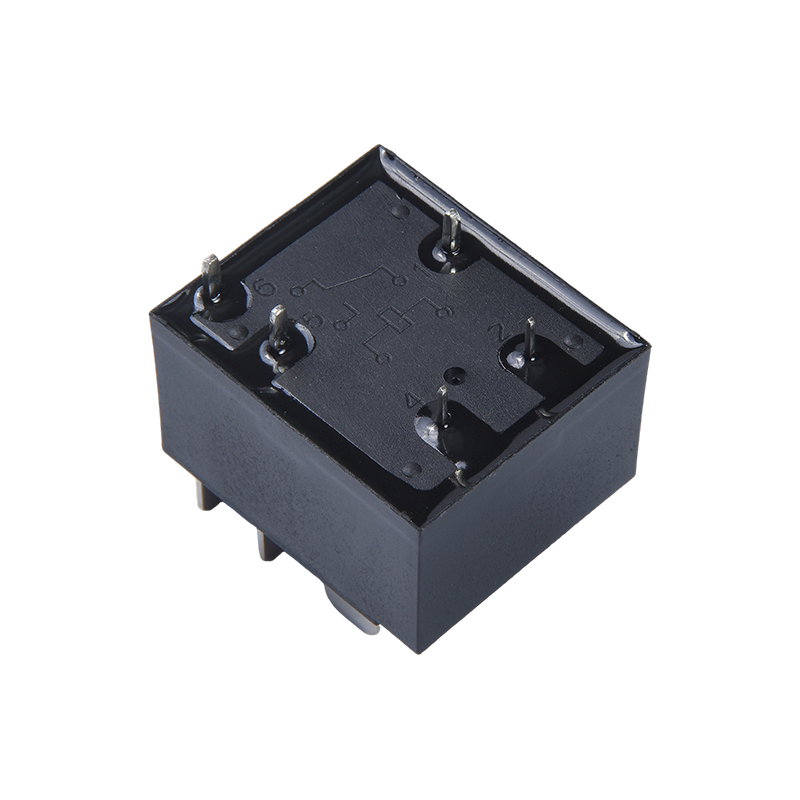

Nuair a bhíonn an rátáil riachtanach fós sa raon sealaíochta, is féidir le sealaíochta 30 A go 40 A SPDT ar nós CY T91 lascadh ard reatha a sholáthar i bpacáiste níos lú.

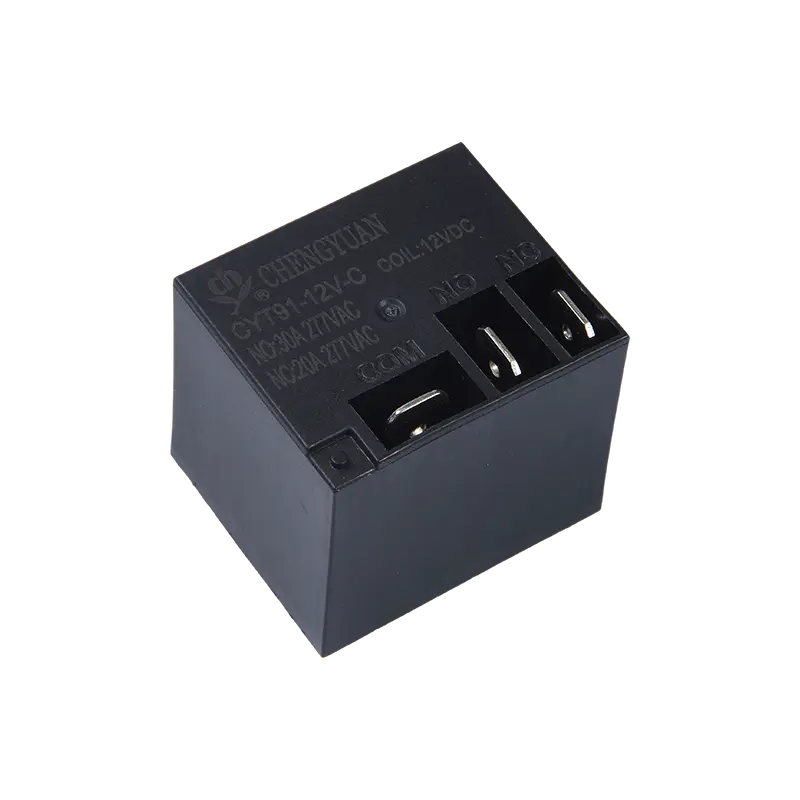

CYT91 / T91 Leaschraolacháin Cumhachta SPDT Ard-Reatha Dlúth 30 A sealaíochta cumhachta SPDT le haghaidh athrú ard-reatha i spásanna daingean; rogha sealaíochta sula ndéantar machnamh ar iompar stua teagmhálaitheora AC nó DC. Féach Táirge → Níl Aistriú AC agus DC Idirmhalartaithe
Baineann teagmhálaithe AC leas as nialais srutha nádúrtha, agus mar sin bíonn deis ag stuanna múchadh. Tugann teagmhálaithe DC aghaidh ar stua leanúnach a chaithfear a shíneadh, a fhuaraithe, agus a scoilt go tapa, nó caithfidh an bhearna teagmhála an voltas iomlán a sheasamh. Sin é an fáth go mbíonn struchtúr teagmhála difriúil ag teagmhálaí DC go minic, séideadh maighnéadach, agus méid fisiceach níos mó ná gléas AC leis an rátáil reatha céanna.
Déanann feidhmchláir ardvoltais DC an difríocht seo soiléir. Is féidir le pacáistí ceallraí, eagair gréine, agus córais luchtaithe fuinneamh contúirteach a sheachadadh fiú tar éis don phríomh-lasc a oscailt. Caithfidh an teagmhálaí an ciorcad a bhriseadh go sábháilte, an t-ualach a aonrú, agus seasamh in aghaidh an táthú. Fíoraigh an tairiseach ama iarbhír, sruth gearrchiorcad, agus voltas uasta, ní hamháin voltas ainmniúil.
Tá cornaí AC agus cornaí DC difriúil freisin. Meaitseáil an corna leis an soláthar rialaithe agus deimhnigh piocadh, titim amach, agus sruth a choinneáil.
Seicliosta Roghnúcháin do Thionscadail Teagmhálaithe Ardchumhachta
- Sainmhínigh an t-ualach. Sainaithin friotachas, ionduchtach, capacitive, mótair, claochladán nó ualach ceallraí. Tabhair faoi deara sruth seasta agus sruth inrush.
- Deimhnigh an voltas lasctha. Taifead voltas ainmniúil, uasta agus díomuan. Ceanglais AC agus DC ar leith.
- Roghnaigh an chatagóir úsáide. Bain úsáid as AC-1, AC-3, AC-4, DC-1, nó an catagóir a mheaitseálann an dualgas fíor.
- Meaitseáil an corn. Fíoraigh voltas an chorna, AC nó DC, piocadh suas, titim amach, agus sruth coinneála.
- Seiceáil an timthriall dleachta. Oibríochtaí a mheas in aghaidh na huaire agus an saol leictreach ionchais. Is féidir le jogging mótair an saol a ghiorrú go tapa.
- Athbhreithniú a dhéanamh ar shochtadh stua agus críochfoirt. Deimhnigh seomra stua, treo séidte, chasmhóiminte críochfoirt, agus leagan amach busbar nó PCB.
- Comhshaol agus caighdeáin a bhailíochtú. Seiceáil teocht chomhthimpeallach, taise, creathadh, leibhéal truaillithe, agus deimhniú riachtanach.
- Tástáil an fhréamhshamhail. Déan tástálacha déanta agus sos ag an voltas cás is measa agus ag an sruth roimh scaoileadh táirgeachta.
I gcás tógálaithe painéil, is féidir le modúil suite iarnróid sreangú agus athsholáthar a shimpliú. Is féidir le modúl sealaíochta iarnróid DIN le teagmháil 16 A, mar shampla modúl sealaíochta iarnróid MCYF3 14F, tascanna rialaithe tionsclaíocha dlúth a láimhseáil ina mbeadh ró-mhéid teagmhálaitheora iomlán.
Modúl Leaschraolacháin Iarnróid MCYF3 14F DIN Modúl 16 Modúl sealaíochta suite ar iarnród le haghaidh rialú tionsclaíoch láraithe, lena simplítear an sreangú agus an t-athsholáthar i gcás ina mbeadh an teagmhálaí iomlán rómhór. Féach Táirge → Feidhmchláir agus Pointí Comhtháthaithe
Bíonn teagmhálaithe ardchumhachta le feiceáil cibé áit a gcaithfidh comhartha ísealchumhachta ciorcad ardfhuinnimh a rialú. I measc na samplaí coitianta tá:
- Tosaitheoirí mótair agus painéil rialaithe caidéil, áit a láimhseálann teagmhálaithe sruth tosaithe.
- Comhbhrúiteoirí agus lucht leanúna HVAC, áit a mbíonn teagmhálacha garbha ag teastáil ó rothaithe go minic agus ualaí ionduchtaithe.
- Stóráil fuinnimh ceallraí agus dáileadh DC, áit a bhfuil aonrú agus cosc stua ríthábhachtach ó thaobh sábháilteachta de.
- Inverters gréine agus trealamh luchtaithe, áit a gcaithfear DC ardvoltais a lascadh go hiontaofa.
- Bainc téimh agus soilsithe thionsclaíoch, áit a bhféadfadh cumas mór reatha a bheith ag teastáil ó ualaí frithsheasmhacha fós.
Tá tábhacht ag baint le comhtháthú chomh mór leis an teagmhálaí féin. Bíonn tionchar ag méid imfhálú ar ardú teasa. Bíonn tionchar ag fad sreangú ar thitim agus ar bhorradh voltais. Is féidir le cosc a chur ar choil damáiste aschuir PLC. Bain úsáid as snubber RC, dé-óid flyback, nó varistor mar is cuí don chineál corn.
Rioscaí Coiteann Soláthair agus Conas iad a Laghdú
Is é an botún is coitianta ná an rátáil reatha ceannlíne amháin a chur i gcomparáid. D'fhéadfadh go mbeadh cuma an-chosúil ar athsheachadán 40 A agus ar theagmhálaí 40 A ar líne sonraíochta, ach is féidir go mbeadh a gcumas briseadh, a dtimthriall dleachta agus a n-iompar teirmeach difriúil go mór. Riosca eile is ea glacadh leis go n-oibreoidh teagmhálaí le rátáil AC ar DC. De ghnáth ní bheidh sé, ar a laghad ní sábháilte nó ar feadh i bhfad.
Ba cheart d'fhoirne soláthair freisin an t-athbhreithniú bileoga, an voltas coil, an socrú teagmhála, an treoshuíomh críochfoirt agus na doiciméid deimhniúcháin a sheiceáil. Nuair a bhaineann feidhmeanna sábháilteachta leis an bhfeidhmchlár, iarr sonraí tástála agus sampla le haghaidh bailíochtaithe.
I gcás tionscadal toirte saincheaptha nó measartha, is féidir oibriú go díreach le monaróir sealaíochta an lúb roghnúcháin a ghiorrú. Tá an chuideachta taobh thiar den suíomh seo tar éis athsheachadáin agus modúil rialaithe tionsclaíocha a mhonarú ó 1996 agus is féidir leo athbhreithniú a dhéanamh ar riachtanais ualaigh, corna agus gléasta i gcoinne na dtáirgí atá ar fáil. Is féidir leat athbhreithniú a dhéanamh ar an cúlra cuideachta or seol sonraí iarratais le haghaidh luachan .
An Gléas a Mheaitseáil leis an bhFíor-Luchtú
Tosaigh leis an ualach, ní leis an leathanach catalóg. Sainmhínigh sruth, voltas, inrush, timthriall dleachta, timpeallacht, agus saol riachtanach. Ansin déan cinneadh an é teagmhálaí ardchumhachta, sealaíochta ardsrutha, nó modúl iarnróid DIN an leibhéal ceart aistrithe. Tógtar teagmhálaithe le haghaidh ualaí troma agus oibriú go minic. Tá sé níos fearr athsheachadáin agus modúil ard reatha nuair a bhíonn an t-ualach measartha agus ní mór don phacáiste fanacht dlúth.
Má tá an feidhmchlár teorannach, déan é a thástáil. D'fhéadfadh sé go dteipfidh ar fheiste a shásaíonn tástáil bhinse ag teocht an tseomra i gcomh-aireachta séalaithe ag 60 C. Féadfaidh teagmhálaí a bhfuil ualach friotaíoch aige táthú ar thús mótair. Is gnách go mbíonn an chéim bhailíochtaithe bhreise níos saoire ná teip réimse.
