Is gnách go gcríochnaíonn glao gan teas ar maidin is fuaire na bliana ag an gcomhpháirt chéanna. Tá an teirmeastat ag glaoch, tá an bord rialaithe ag seoladh 24 VAC, seiceann an claochladán amach, agus tá na heilimintí teasa fós fuar. Is é an teagmhálaí foirnéise an chuid a stop a chuid oibre a dhéanamh.
Is lasc tromshaothair leictreach é teagmhálaí foirnéise. Tarraingíonn corna ísealvoltais, beagnach i gcónaí 24 VAC i dtrealamh cónaithe, teagmhálacha línevoltais a iompraíonn sruth iomlán na n-eilimintí téimh nó mótair séidire. Sainmhíníonn trí uimhir an chuid cheart: voltas coil, déan teagmháil le rátáil reatha ag an voltas feidhmithe, agus cumraíocht cuaille. Meaitseáil na trí cinn agus ritheann an teagmhálaí ar feadh blianta de shéasúir teasa. Caill ceann amháin agus is é an toradh ná teagmhálacha táthaithe, corna chattering, nó an glaoch gan teas céanna an geimhreadh seo chugainn.
Cad a Dhéanann Teagmhálaí Foirnéise sa Chuaird
Tá an teagmhálaí ann chun sreangú rialaithe ísealvoltais a choinneáil ar shiúl ó voltas líne. Oibríonn teirmeastait agus cláir rialaithe ag 24 VAC, atá sábháilte le bealach trí chábla tanaí teirmeastat. Oibríonn eilimintí téimh, mótair séidire, agus comhbhrúiteoirí ag 120, 208, 240, nó 277 VAC agus is féidir leo na mílte amps a tharraingt. Suíonn an teagmhálaí ar an teorainn sin. Sreangaítear a chorna isteach sa chiorcad rialaithe, sreangaítear a theagmhálacha isteach sa chiorcad líne, agus ní bhíonn an dá dteagmháil le leictreachas.
Braitheann an áit ina gcónaíonn an chuid ar an trealamh:
- Foirnéisí leictreacha agus láimhseálaithe aeir: aistríonn an teagmhálaí bainc na n-eilimintí téimh, go minic ag obair i dteannta le seicheamhóirí a chuireann na heilimintí ar siúl thar roinnt soicind.
- Foirnéisí gáis: aistríonn teagmhálaí nó sealaíochta fean an mótar séidire ag voltas líne a luaithe a chinneann an bord go bhfuil an malartóir teasa te go leor.
- Aonaid phacáistithe agus rannóga lasmuigh: aistríonn an teagmhálaí comhbhrúiteoir agus lucht leanúna comhdhlúthadáin le chéile, agus is é sin an fáth go bhfuil a rátáil luaite in amps rotor faoi ghlas chomh maith le amps a rith.
Is fiú an teagmhálaí a scaradh ó na hathsheachadáin bheaga ar bhord rialaithe foirnéise. Aistríonn athsheachadáin boird an comhla gáis, an t-ionduchtóir, nó an humidifier agus láimhseálann siad amp nó dhó. Láimhseálann an teagmhálaí an t-ualach trom, agus is é an difríocht sin sa dualgas a thiomáineann gach rátáil a phriontáiltear ar a lipéad.
Na hUimhreacha a Bhaineann Leat a Shonraigh nó Sula n-Athchuirfidh Tú
Tagann voltas coil ar dtús. Ní tharraingeoidh corna 24 VAC isteach go hiontaofa ar chiorcad 120 VAC, agus ní bhogfaidh corna 240 VAC ar chiorcad 24 VAC. Tá an chuid is mó de chlaochladáin foirnéise cónaithe 24 VAC agus rátáil thart ar 40 VA, go leor le haghaidh corna teagmhálaithe chomh maith le comhla gáis agus bord. Glacann cornaí le roinnt sag, ach nuair a bhíonn an claochladán lag nó nuair a bhíonn an cábla teirmeastat ró-bheag, déanann an teagmhálaí comhrá in ionad é a dhúnadh go glan, agus dónn comhráite corna níos tapúla ná aon rud eile.
Tagann rátáil teagmhála sa dara háit agus tá dhá chuid ann. Clúdaíonn an rátáil resistive, go minic 25, 30, nó 40 A ag 240 go 277 VAC, bainc eilimintí teasa. Luaitear an rátáil mótair mar amps ualaigh iomlán agus amps rotor faoi ghlas, agus is é an uimhir is tábhachtaí nuair a shuíonn comhbhrúiteoir ar na teagmhálacha. Ní teagmhálaí comhbhrúiteora 40 A go huathoibríoch é teagmhálaí friotóra 40 A.
Ansin teacht ar na sonraí meicniúla:
- Cumraíocht cuaille: cuaille aonair le haghaidh cos amháin, dhá chuaille ar feadh 240 VAC aon chéim, trí cuaille ar feadh trí chéim.
- Cineál críochfoirt: críochfoirt scriú, nasc tapa ceathrú orlach, nó lugs bosca.
- Lorg gléasta, stíl lúibíní, agus suíomh na gcríochfort coil.
Roghanna lasctha tipiciúla a úsáidtear i gciorcaid láimhseálaí foirnéise agus aeir. Is neasluachanna iad agus ní mór an t-ualach iarbhír a sheiceáil i gcónaí in aghaidh ainmchlár an trealaimh. | Paraiméadar | Teagmháil le cuspóir cinnte | Sealaíochta cumhachta PCB | Modúl sealaíochta iarnróid DIN |
| Voltas coil | 24 VAC tipiciúil, 120 go 277 VAC ar fáil | 5 go 24 VDC nó 24 VAC | 24 VAC nó VDC |
| Rátáil teagmhála | 25 go 40 A ag 240 go 277 VAC | 8 go 16 A ag 250 VAC | 5 go 16 A ag 250 VAC |
| Polannaigh | 1 go 3 | 1 go 2 | 1 go 2 |
| Gléasta | Painéal nó lúibín | Trí poll ar bord | iarnróid 35 mm |
| Dualgas tipiciúil | Eilimintí, mótair séidire, comhbhrúiteoirí | Lascadh ar bord | Idirshuíomh agus obair chomharthaí |

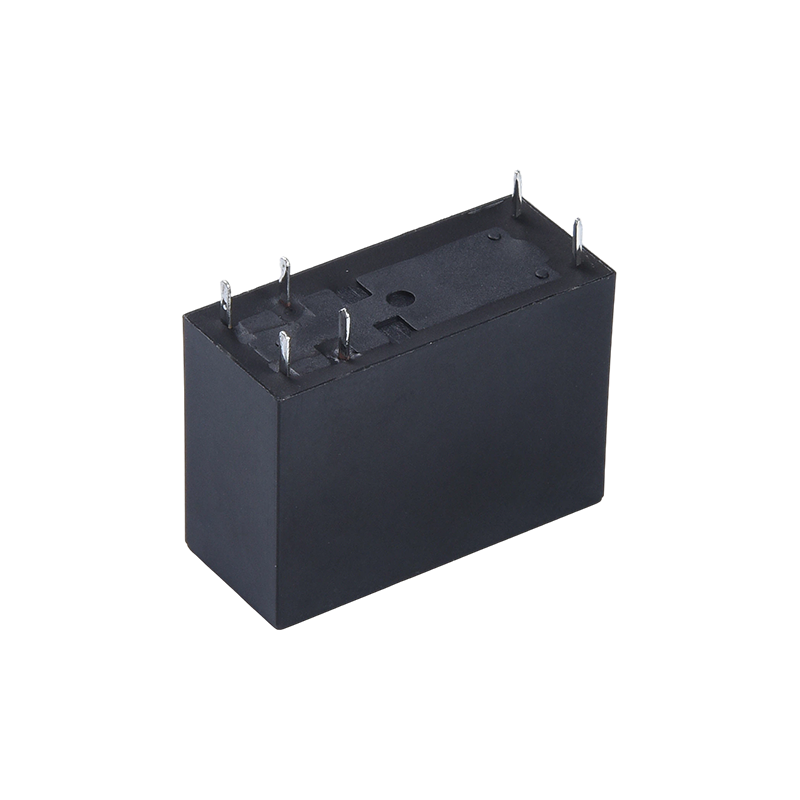

Nuair a bhíonn an t-ualach beag, úsáideann roinnt trealamh sealaíochta cumhachta sádráilte leis an mbord rialaithe in ionad teagmhálaí painéil ar leith. Clúdaíonn cuid ar nós an sealaíochta PCB CYF3 SPST, rátáil 16 A ag 250 VAC, lascadh ar bord áit a mbeadh an teagmhálaí iomlán rómhór.
CYF3 Sealaíocht PCB le haghaidh Aistriú Ar Bord Athsheachadán PCB dlúth 16 A 250 VAC le haghaidh lasc-chláir rialaithe áit a mbeadh an iomarca teagmhálaí painéil ar leith; tacaíonn aonrú ard-teagmhála corna le trealamh dlúth. Féach Táirge → Comharthaí a chuireann in iúl duit go bhfuil an teagmhálaí ag teip
Is annamh a theipeann ar theagmhálaí gan rabhadh. Is gnách go díríonn an patrún teip ar an gcuid cruinn a thug suas.
- Gan teas leis an séidire ag rith: tá an corna oscailte, nó níl an bord ag seachadadh 24 VAC dó. Seiceáil an voltas ag an gcorna sula gcáineann tú an chuid.
- Chattering nó cromáin: níl dóthain voltais ag an gcorna chun an armature a choinneáil isteach, is minic a bhíonn claochladán lag nó nasc creimneach ann.
- Teas nach stopfaidh: tá na teagmhálacha dúnta táthaithe. Is é an lasc ardteorann an t-aon rud a stopann na heilimintí, agus déanfaidh sé turas arís agus arís eile go dtí go gcuirfear an teagmhálaí in ionad.
- Boladh dóite nó corna mídhaite: tá teipthe ar insliú corna, de ghnáth tar éis tréimhse fada de chattering nó ciorcad rialaithe giorraithe.
- Teagmhálacha claonta nó dubhaithe: dúnann an teagmhálaí fós, ach tá an fhriotaíocht trasna na dteagmhálacha dúnta tar éis dul suas, tógann an teas ag na críochfoirt, agus iompaíonn an post ina dheisiúchán sreangaithe in ionad babhtála páirteanna.
Glactar leis an gcás deiridh sin le tástáil um laghdú voltais fhuinneamhach sula n-éiríonn sé costasach. Agus an teagmhálaí dúnta agus an t-ualach ag rith, tomhas trasna críochfoirt líne gach cuaille. Ní thiteann sraith shláintiúil teagmhálaithe ach codán de bholta. Chomh luath agus a théann an léamh thart ar leathbholta thart ar shruth rátáilte, tá go leor dul chun cinn á dhéanamh ar an bhfeistiú agus baineann an chuid leis an gcéad chuairt seirbhíse eile, ní sa chéad mhiondealú eile.
Teagmhálaí Foirnéise a Thástáil i Sé Chéim
Tógann an tástáil thart ar cúig nóiméad déag le ilmhéadar.
- Múch an chumhacht ag dínasc na foirnéise agus ag an scoradán, ansin fíoraigh le méadar ag na críochfoirt líne.
- Déan grianghraf de leagan amach an chríochfoirt sula mbaintear aon sreang.
- Déan na treoraí corna a dhícheangal agus tomhais friotaíocht an chorna. Déan comparáid idir leis an luach ainmchláir nó le haonad maith atá ar eolas. Ciallaíonn léamh oscailte corna teipthe.
- Cuir 24 VAC i bhfeidhm ó chlaochladán maith aitheanta go díreach chuig an gcorna. Ciallaíonn cliceáil amháin daingean go n-oibríonn an ciorcad maighnéadach. Díríonn dordán nó ciúnas ar chorna nó ar locht meicniúil.
- Agus an corna dífhuinnimh, seiceáil an leanúnachas trasna gach cuaille. Ba chóir é a léamh oscailte. Fuinneamh an corna agus a dhearbhú gach cuaille léite dúnta.
- Athcheangail gach rud, cuir an chumhacht ar ais, agus tomhais titim voltais ar fud na dteagmhálacha dúnta faoi ualach. Is í an chéim seo an chéim is minicí a ndéantar dearmad uirthi, agus is í an chéim a thuar go ndéanfar athghlao.
Athsholáthar a Roghnú Gan an Ciorcad a Íosghrádú
Meaitseálann an t-athsholáthar is sábháilte an voltas corna bunaidh, an rátáil teagmhála ag an voltas feidhmithe, comhaireamh cuaille, agus gléasta. Is é an botún is coitianta ná cuid a fheistiú toisc go bhfuil an lúibín agus na críochfoirt ag teacht suas agus an rátáil teagmhála níos ísle ná an bunleibhéal. A 30 Oibreoidh teagmhálaí in ionad cuid 40 A lá éadrom agus déanfaidh sé a chuid teagmhálaithe a tháthú ar an gcéad mhaidin fhuar nuair a fhuinneamhaíonn gach banc eiliminteach láithreach.
Cuireann dhá nós cosc ar aisghlaonna:
- Fíoraigh an t-ualach iarbhír, ní hamháin an seanlipéad. Má cuireadh múnla difriúil in ionad mótair séidire nó comhbhrúiteoir, d'fhéadfadh go mbeadh athrú ar an amps ualach iomlán.
- Seiceáil voltas an chorna ag na críochfoirt agus an teirmeastat ag glaoch. Ciallaíonn léamh atá go maith faoi bhun 24 VAC nach é an teagmhálaí an bhunchúis, agus ní mór aird a thabhairt ar an gclaochladán nó ar an sreangú rialaithe ar dtús.
Is minic a thagann athrú ardsrutha i gciorcaid téimh agus comhbhrúiteora síos go dtí sealaíochta cumhachta aon-cuaille garbh le spásáil teagmhála flaithiúil agus corna a choinníonn go daingean ag voltas íseal. Tógtar cuid mar an t-athsheachadán SPST ard reatha CYT90, rátáil 30 A go 40 A, don rang ualaigh seo go díreach.
CYT90 Leaschraolacháin Reatha Ard le haghaidh Aistriú Trom Athsheachadán cumhachta dlúth 30A/40A le teagmhálacha cóimhiotal airgid, roghanna gléasta iolracha, agus lascadh ard-reatha le haghaidh fearais, téitheoirí agus trealamh rialaithe tionsclaíoch. Féach Táirge → Nuair a Críochnaíonn Athsheachadán agus a dTosaíonn Teagmhálaí
Is ábhar dleachta agus tógála é an líne idir an dá cheann seachas teorainn chrua theicniúil. Tógtar teagmhálaithe le haghaidh athrú críche cinnte le bearnaí teagmhála níos leithne, spriongaí níos troime, agus críochfoirt a ghlacann sreang líne. Tá an prionsabal thíos mar an gcéanna le haon cheann sealaíochta leictreamaighnéadach cuspóir ginearálta : gineann corna réimse maighnéadach a tharraingíonn armature agus a ghluaiseann teagmhálacha. Cad iad na hathruithe atá ann faoi láthair, an t-ábhar teagmhála, agus neart meicniúil na gcodanna atá ag gluaiseacht.
De ghnáth scoilteann tógálaithe painéil an obair thar dhá leibhéal. Tarlaíonn aistriú cumhachta ag an teagmhálaí nó ag an sealaíocht ardsrutha. Tarlaíonn leithlisiú agus idirshuíomh ar mhodúil atá suite ar iarnród, agus is é sin an áit a luíonn cuid ar nós modúl sealaíochta iarnróid MCYF3 14F le 16 teagmhálaí A isteach i gcomh-aireachta rialaithe foirnéise nó i bpainéal téimh níos mó.
Modúl Leaschraolacháin Iarnróid MCYF3 14F do Thógálaithe Painéil Modúl sealaíochta 14F atá suite ar iarnród le 16 theagmháil A agus suas le 32 cainéal, a oireann do rialú láraithe agus trasnaíocht i bpainéil foirnéise nó téimh. Féach Táirge → Ceisteanna ar Fiúntas a Chur Nuair a Cheannaíonn Tú Toirt
I gcás OEManna agus tógálaithe painéil, is mír líne bheag é an teagmhálaí nó an sealaíochta a bhfuil éifeacht mhór aige ar chostas bharánta. Is fiú trí phointe a dhearbhú sula ndéantar ordú.
- Ábhar teagmhála agus saolré timthrialla: iompraíonn ocsaíd stáin airgid agus ocsaíd caidmiam airgid go héagsúil faoi ualaí resistive agus ionduchtach. Fiafraigh cén t-ábhar a úsáidtear agus cén t-áireamh timthriall a tástáladh ag an sruth rátáilte.
- Comhsheasmhacht an choil: tá éagsúlacht idir bhaisc agus bhaisc sa voltas piocadh agus titim amach le feiceáil mar chattering sa réimse. Fiafraigh conas a dhéantar cornaí a thástáil roimh thionól.
- Inrianaitheacht táirgeachta: cóid dáta, seiceálacha ar ábhar ag teacht isteach, agus tástáil friotaíochta teagmhála deireadh líne.
Tá cúlra an tsoláthraí chomh tábhachtach leis an mbileog sonraí. Tá Ningbo Chengyuan Chuangke Electronics Co., Ltd., ag feidhmiú trí cyrelays.com, ag táirgeadh athsheachadáin agus comhpháirteanna leictreonacha i Ningbo ó 1996 agus cuireann sé síos air féin mar mhonaróir a chomhcheanglaíonn forbairt, táirgeadh agus díolacháin, le paitinní fóntais a chlúdaíonn struchtúir latching maighnéadach agus snap fit. Tá níos mó sonraí ar fáil ar an faoi leathanach .
Is cuid shimplí é teagmhálaí foirnéise le trí uimhir chriticiúla. Socraíonn voltas coil, rátáil teagmhála ag an voltas feidhmithe, agus cumraíocht cuaille cé acu a mhaireann sé séasúr teasa nó an mainneoidh sé ar an maidin is fuaire de cheann amháin. Faigh iad sin i gceart, fíoraigh an fíor-ualach in ionad an tseanlipéid, agus ní bheidh an teagmhálaí ina mhír seirbhíse athfhillteach a thuilleadh.
