Sonraí Táirge:
Neart Ard-Luach agus Tréleictreach: Cumas aistrithe teagmhála suas le 17 aimpéar, neart tréleictreach 5000 volta idir corna agus teagmhálacha, atá oiriúnach do thimpeallachtaí ciorcaid ard-ualaigh agus ard-aonraithe.
Dearadh Dlúth: Méid beag, oiriúnach le haghaidh gléasta PCB ard-dlúis, rud a shábháil spás inmheánach i dtrealamh.
Raon Feidhme Leathan: Oiriúnach do threalamh cumarsáide, córais slándála, trealamh oifige, agus fearais tí ar nós oiriúntóirí aer agus oighinn micreathonn. Úsáidtear freisin in uathoibriú tionsclaíoch, soláthairtí cumhachta UPS, córais leictreacha uirlisí meaisín, agus rialú fuaime.
Cumraíocht Teagmhála Iontaofa: Soláthraíonn sé roghanna il-ualach teagmhála, lena n-áirítear 2 thacar de 5A/8A agus 1 shraith de chumraíochtaí 10A, 12A, agus 16A, ag freastal ar riachtanais ciorcaid rialaithe uathoibríoch éagsúla.
Timpeallacht Infheidhme:
Timpeallacht Leictreach: Oiriúnach do chiorcaid rialaithe micreachumhachta agus athraíonn voltas rialaithe agus sruth ualaigh go minic.
Timpeallacht Fhisiciúil: Is féidir é a shuiteáil i leagan amach PCB ard-dlúis spás-srianta, a fhaightear go coitianta taobh istigh de bhoird rialaithe leictreachais éagsúla.
Coinníollacha Oibriúcháin: Oiriúnach don chuid is mó de thimpeallachtaí trealaimh leictreacha agus tionsclaíocha faoi dhíon, a fhaightear go coitianta in áiteanna dea-aeráilte gan creathadh trom.
Córais Chomhoiriúnacha: Is féidir iad a chomhtháthú le córais rialaithe uathoibríocha, bainistíochta cumhachta agus aláraim slándála chun aonrú ciorcaid iontaofa agus rialú lasctha a bhaint amach.
Sonraí Teagmhála
| Cineál | CYF3 |
| Ábhar teagmhála | cóimhiotal airgid |
| Friotaíocht teagmhála | 100mΩ uas.(ag 1A 16VDC) |
| Lucht rátáilte (ualach frithsheasmhach) | 16A250VAC /17A 277VAC |
| uas. ag aistriú reatha | 16A |
| uas. voltas a athrú | 277VAC |
| uas. ag aistriú cumhacht | 4709VA |
| Min. ag athrú ualach | 6V 1A |
| Tréithe |
| Am oibriúcháin (ag voltas corna rátáilte) | 15ms Uasmhéid. (Gan dé-óid) |
| Am scaoilte | 5ms Uasmhéid. (Gan dé-óid) |
| Friotaíocht inslithe | Íosmhéid 1000MΩ (500VDC) |
| Neart tréleictreach | Idir teagmhálaithe oscailte: 1000VAC, 50/60Hz ar feadh 1 nóiméad |
| Idir corna agus teagmhála:5000VAC, 50/60Hz ar feadh 1 nóiméad |
| Friotaíocht chreathadh | millteach | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Feidhmiúil | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Friotaíocht turrainge | Feidhmiúil | 10G nóim |
| millteach | 10G nóim |
| Seasmhacht | Seasmhacht mheicniúil （10800ops./h) | 10000000 ops.(ag teocht an tseomra) |
| Seasmhacht leictreach (360ops./u) | 100000 op. (ag teocht an tseomra) |
| Teocht chomhthimpeallach | -40 ℃ ~ 85 ℃ (gan comhdhlúthú) |
| Meáchan | Thart. 14g |
| Sonraí Coil (ag 20 ℃) |
| Ainmneach voltas (VDC) | Ainmneach ag feidhmiú reatha ±10%(mA) | Friotaíocht choil ±10%(Ω) | Ainmneach operating cumhacht | Oibriú voltas (Uas.) | Voltas scaoileadh (Mion.) | uas. voltas incheadaithe |
| 3 | 240 | 12.5 | Thart ar 0.72W | 75% de ainm voltas | 5% de ainmniúil voltas | 130% den voltas ainmniúil |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Thart ar 0.54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Is luachanna tosaigh iad na sonraí a thaispeántar thuas. Ná cuir an voltas uasta incheadaithe ar an gcorna ar feadh níos mó ná 10 nóiméad chun róthéamh an chorna a sheachaint.

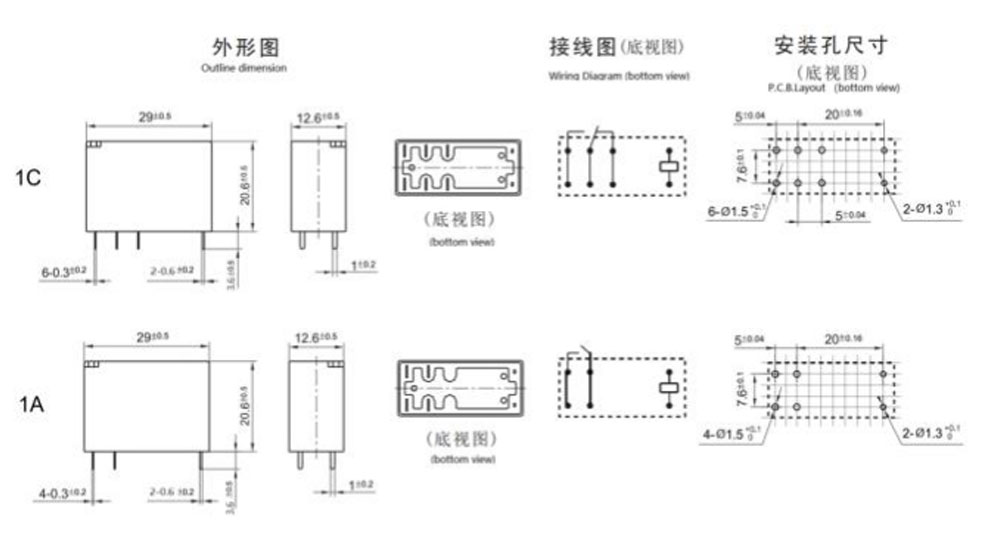

Toise imlíne, Léaráid sreangaithe, leagan amach PCB (Aonad: mm)

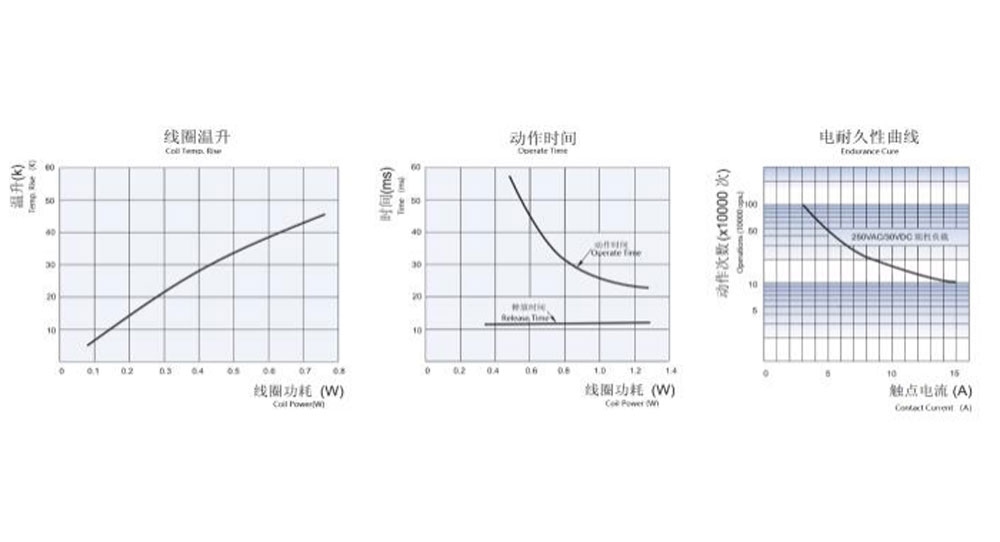

Cuar Saintréith
Eolas Ordú
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Cineál:CYF3
2: Líon na Pholaí: 1-1Pole
3: Socrú Teagmhála: C Ó C ; H Ó A ; B Ó B
4: Voltas Ainmniúil: 3,5,6,9,12,18,24,48VDC

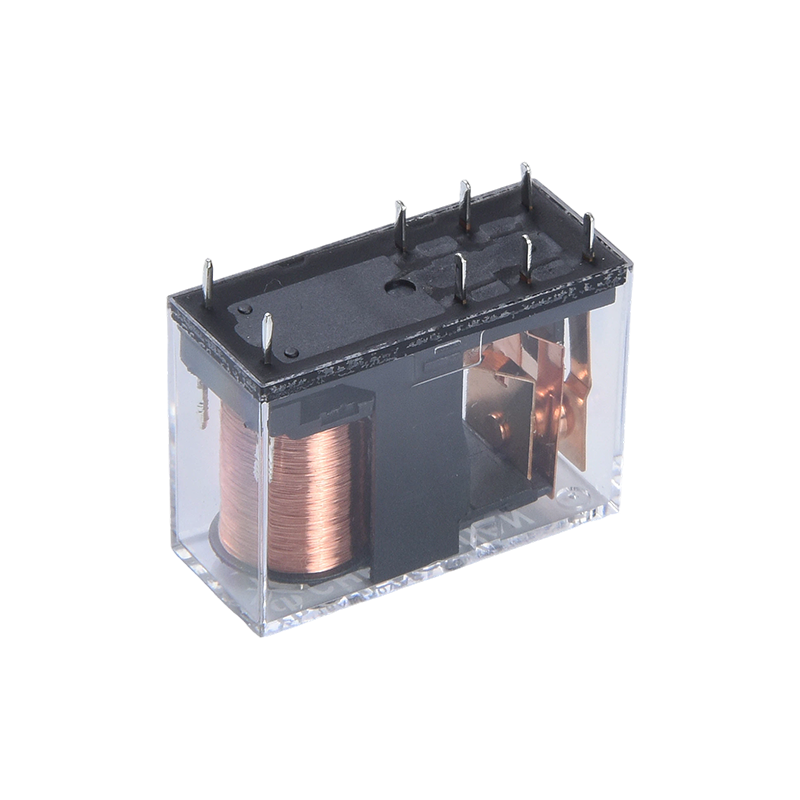

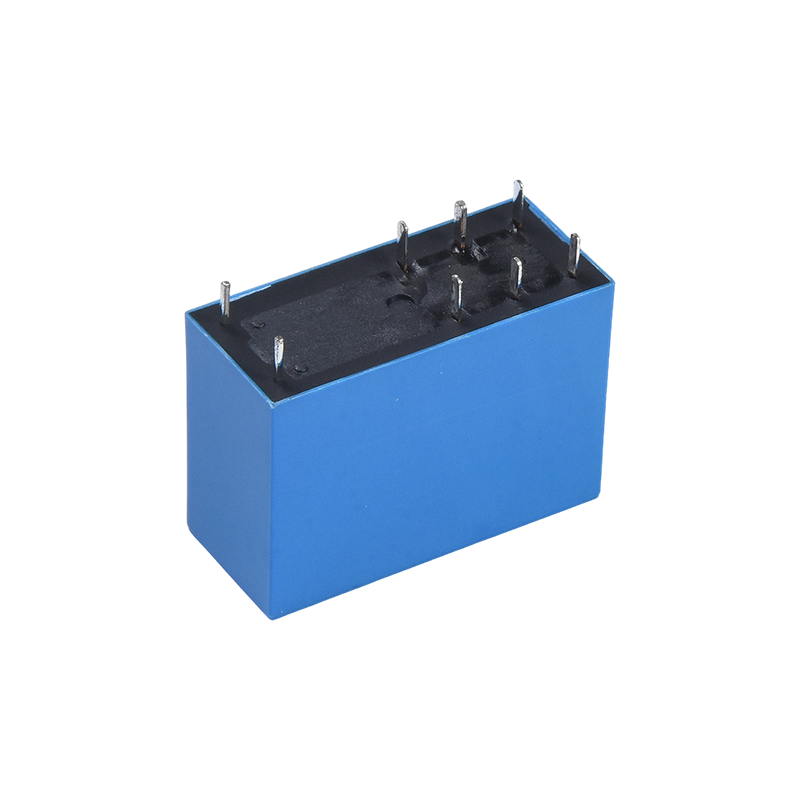

5: Imfhálú Dath: T -Trédhearcach, H-Dubh, L-gorm
6: Coil Pwor: D-0.72W L-0.54W
7: Tógáil Chosanta: S-Flux proofed,
Cineál SH-Séalaithe nite
8: Paraiméadar Speisialta: Cineál Nialasach
Litir nó uimhir-Ceanglas speisialta
Ní féidir athsheachadáin flux-proof a úsáid sa chomhshaol le truailleáin cosúil le H2S, SO2, NO2, deannach, etc.
Ní mholtar glanadh uisce nó próiseáil dromchla tar éis na hathsheachadáin flux-proof a chur le chéile ar an PCB.
Séanadh: Is le haghaidh tagartha amháin an tsonraíocht. Tá na sonraíochtaí faoi réir athraithe gan fógra a thabhairt roimh ré.
Níorbh fhéidir linn an fheidhmíocht go léir agus na paraiméadair go léir a mheas do gach feidhmchlár féideartha. Mar sin, ba cheart go mbeadh na húsáideoirí sa riocht ceart chun roghnú
Táirge oiriúnach dá n-iarratas féin. Le haghaidh sealaíochta séalaithe, tar éis a shuiteáil agus a ghlanadh, le do thoil oscail an poll aerála sa chás roimh úsáid. Má tá aon cheist agat, téigh i dteagmháil le Chengyuan le haghaidh seirbhísí teicniúla. Mar sin féin, is ar an úsáideoir atá an fhreagracht a chinneadh cén táirge ar cheart a úsáid.
