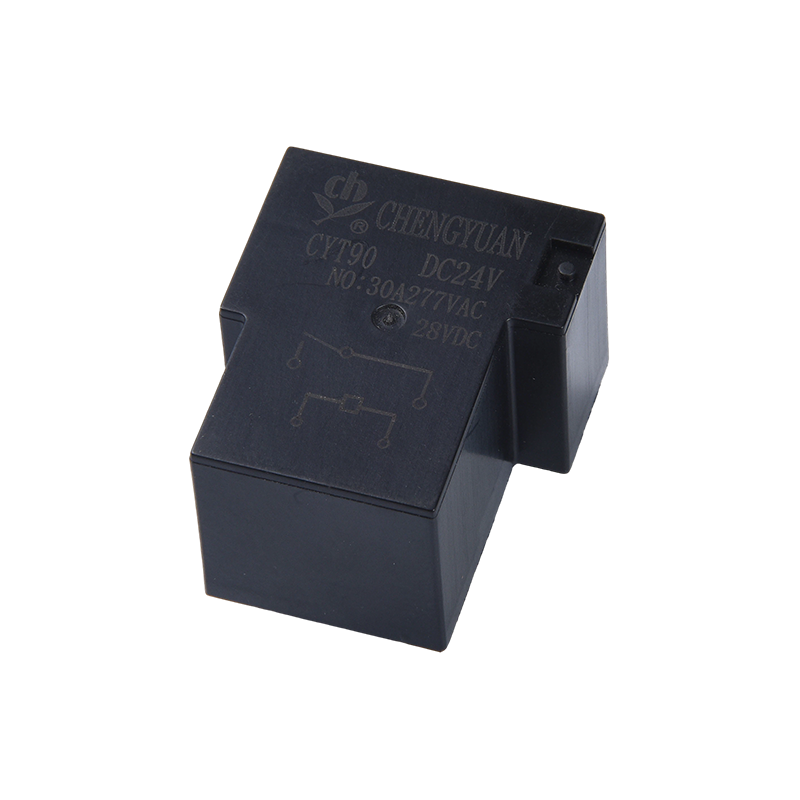

I. Gnéithe:
1. Roghanna Gléasta Il: Soláthraíonn sé roghanna gléasta éagsúla chun freastal ar chásanna éagsúla suiteála trealaimh, ag feabhsú áisiúlacht suiteála;
2. Dearadh Dlúth: Mar sealaíochta beag, ard-chumhachta, sábhálann a mhéid dlúth spás suiteála inmheánach;
3. Struchtúr SPDT: Úsáidtear struchtúr aon-cuaille caithimh dúbailte, ag soláthar loighic soiléir aistrithe agus ag oiriúnú do riachtanais éagsúla lasctha ciorcaid ardchumhachta.
II. Príomhfheidhmeanna agus Cásanna Infheidhme:
1. Feidhmeanna Croí: Soláthraíonn sé rialú lasctha ard-reatha, comhshó comhartha, agus feidhmeanna lascadh ualaigh, ag cinntiú oibriú cobhsaí ciorcaid trealaimh ardchumhachta;
2. Fearais Baile: Oiriúnach do oiriúntóirí aer, cócairí ionduchtaithe, cuisneoirí, cócaireáin ríse, agus fearais tí eile, rud a chuireann ar chumas rialú lasctha ualaigh ardchumhachta;
3. Rialú Tionsclaíoch: Oiriúnach do théitheoirí, feistí aerála, agus trealamh eile in uathoibriú tionsclaíoch, ag freastal ar riachtanais rialaithe ard-reatha cásanna tionsclaíocha;
4. Baile Cliste agus Teicneolaíochtaí Nua: Infheidhme maidir le trealamh slándála, córais soilsithe, trealamh nua fuinnimh, agus Idirlíon na Rudaí, ag tacú le comhshó comhartha agus lascadh ualaigh.
IV. Buntáistí Eochair:
1. Láimhseáil Ardchumhachta: Láimhseálann dearadh cumhachta teagmhála ard go hiontaofa cásanna ard-reatha 20A/30A, ag tairiscint inoiriúnaitheacht láidir.
2. Suiteáil Solúbtha: Tá roghanna gléasta iomadúla ar fáil, ag luí le riachtanais éagsúla suiteála trealaimh.
3. Raon Feidhme Leathan: Clúdaíonn sé réimsí éagsúla, lena n-áirítear fearais tí, rialú tionsclaíoch, tithe cliste, agus fuinneamh nua, ag tairiscint solúbthacht láidir.
4. Méid Dlúth agus Ardchumhacht: A bhaint amach aschur cumhachta ard i méid dlúth, ag freastal ar na héilimh dé miniaturization trealaimh agus ard-chumhachta rialaithe.
Sonraí Teagmhála
| Cineál | CYT90 |
| Ábhar teagmhála | cóimhiotal airgid |
| Friotaíocht teagmhála | 100mΩ uas.(ag 1A 6VDC) |
| Lucht rátáilte (ualach frithsheasmhach) | 20A/30A 250VAC |
| uas. ag aistriú reatha | 20A/30A |
| uas. voltas a athrú | 250VAC |
| uas. ag aistriú cumhacht | 5000VA/7500VA |
| Min. ag athrú ualach | 6V 1A |
| Tréithe |
| Am oibriúcháin (ag voltas corna rátáilte) | 15ms Uasmhéid. (Gan dé-óid) |
| Am scaoilte | 10ms Uasmhéid. ( Gan dé-óid) |
| Friotaíocht insliú | Íosmhéid 1000MΩ (500VDC) |
| Neart tréleictreach | Idir teagmhálaithe oscailte: 1500VAC, 50/60Hz ar feadh 1 nóiméad |
| Idir corna agus teagmhála: 2500VAC , 50/60Hz ar feadh 1 nóiméad |
| Friotaíocht chreathadh | millteach | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Feidhmiúil | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Friotaíocht turrainge | Feidhmiúil | 10G nóim |
| millteach | 100G nóim |
| Seasmhacht | Seasmhacht mheicniúil （10800ops./h) | 10000000 ops.(ag teocht an tseomra) |
| Seasmhacht leictreach (360ops./u) | 100000 ops. (ag teocht an tseomra) |
| Teocht chomhthimpeallach | -40 ℃ ~ 85 ℃ (gan comhdhlúthú) |
| Meáchan | Timpeall.24g |
| Sonraí Coil (ag 20 ℃) |
| Ainmneach voltas (VDC) | Ainmneach ag feidhmiú reatha ±10%(mA) | Friotaíocht choil ±10%(Ω) | Ainmneach operating cumhacht | Oibriú voltas (Uas.) | Voltas scaoileadh (Mion.) | uas. voltas incheadaithe |
| 5 | 180 | 27 | Timpeall 0.9W | 75% de ainm voltas | 5% de ainmniúil voltas | 130% den voltas ainmniúil |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Is luachanna tosaigh iad na sonraí a thaispeántar thuas. Ná cuir an voltas uasta incheadaithe ar an gcorna ar feadh níos mó ná 10 nóiméad chun róthéamh an chorna a sheachaint.

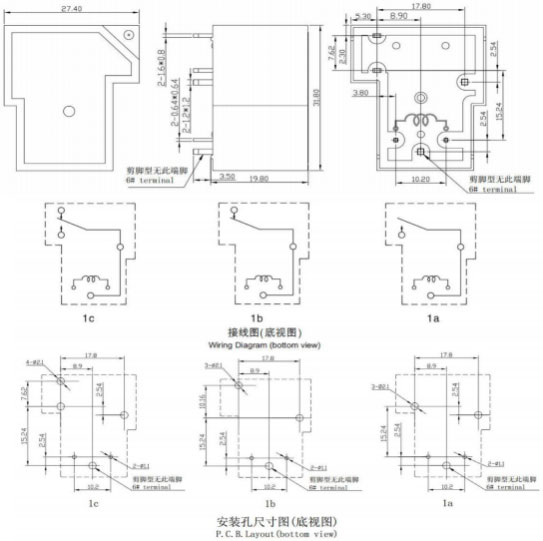

Toise imlíne, Léaráid sreangaithe, leagan amach PCB (Aonad:mm)

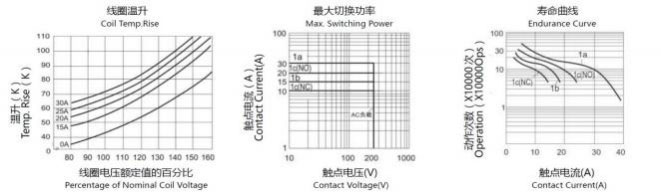

Cuar Saintréith
Eolas a Ordú
CYT90 - 1 - C - 12VDC - - H -- D - T -- XX
2
1: Cineál: CYT90
2: Líon na Polannaigh: 1-1 Pol
3: Socrú Teagmhála: Foirm A ; B Foirm B ; Foirm C
4: Voltas Ainmniúil: 5,6,9,12,15,18,24,48VDC
5: Dath an imfhálaithe: H- Dubh; L-Gorm
6: Coil Pwor: D-0.9W
7: Tógáil Chosanta: S-Flux promhadh,
Cineál SH-Séalaithe nite
8: Paraiméadar Speisialta: Cineál Nialasach
Litir nó uimhir-Ceanglas speisialta
Ní féidir athsheachadáin flux-proof a úsáid sa chomhshaol le truailleáin cosúil le H2S, SO2, NO2, deannach, etc.
Ní mholtar glanadh uisce nó próiseáil dromchla tar éis na hathsheachadáin flux-proof a chur le chéile ar an PCB.
Séanadh: Is le haghaidh tagartha amháin an tsonraíocht. Tá na sonraíochtaí faoi réir athraithe gan fógra a thabhairt roimh ré.
Níorbh fhéidir linn an fheidhmíocht go léir agus na paraiméadair go léir a mheas do gach feidhmchlár féideartha. Mar sin, ba cheart go mbeadh na húsáideoirí sa riocht ceart chun roghnú
Táirge oiriúnach dá n-iarratas féin. Le haghaidh sealaíochta séalaithe, tar éis a shuiteáil agus a ghlanadh, le do thoil oscail an poll aerála sa chás roimh úsáid. Má tá aon cheist agat, téigh i dteagmháil le Chengyuan le haghaidh seirbhísí teicniúla. Mar sin féin, is ar an úsáideoir atá an fhreagracht a chinneadh cén táirge ar cheart a úsáid.
