Gnéithe Táirge:
Cumas Ard-Aistrithe Teagmhála: Chomh maith leis an ualach caighdeánach 20A, tacaíonn na teagmhálacha le hathrú suas le 35 amps, atá in ann na borrthaí reatha meandracha a láimhseáil le linn carr a thosú nó ó oiriúintí ardchumhachta.
Tomhaltas Cumhachta Ultra-Íseal: Níl an tomhaltas cumhachta coil ach 0.6W/0.8W, rud a chabhraíonn leis an ualach ar cheallraí na feithicle a laghdú agus a ailíniú le treocht thionscal na ngluaisteán i dtreo tomhaltas ísealfhuinnimh.
Marthanacht Mheicniúil den scoth: Gnéithe ard-fhriotaíocht turrainge agus creathadh, ag cinntiú naisc leictreacha cobhsaí fiú i gcoinníollacha tiomána bumpy agus creathadh innill.
Raon Voltas Coil Leathan: Ar fáil i sonraíochtaí éagsúla ó 3VDC go 48VDC, ag oiriúnú do chineálacha éagsúla voltas ciorcad feithicleach.
Dearadh Dlúth: Éascaíonn struchtúr optamaithe agus méid beag suiteáil dlúth i mboscaí rialaithe leictreacha feithicleacha teoranta.

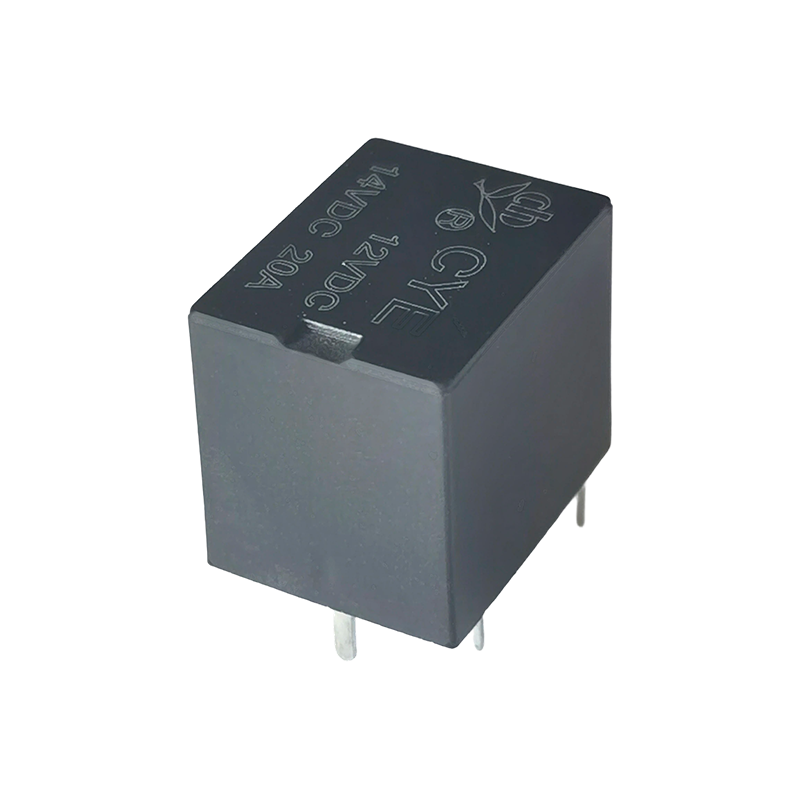

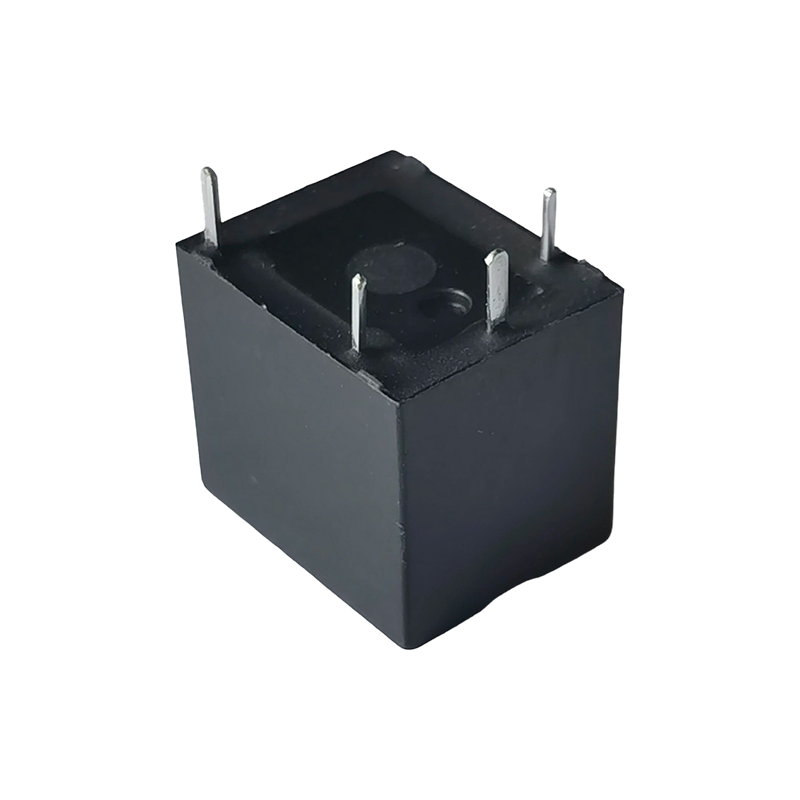

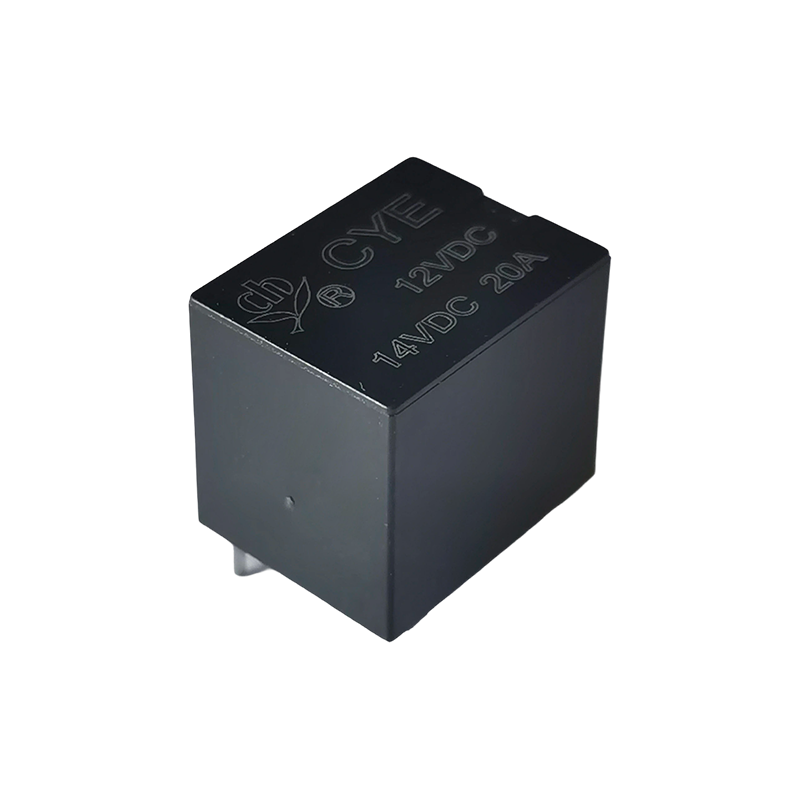

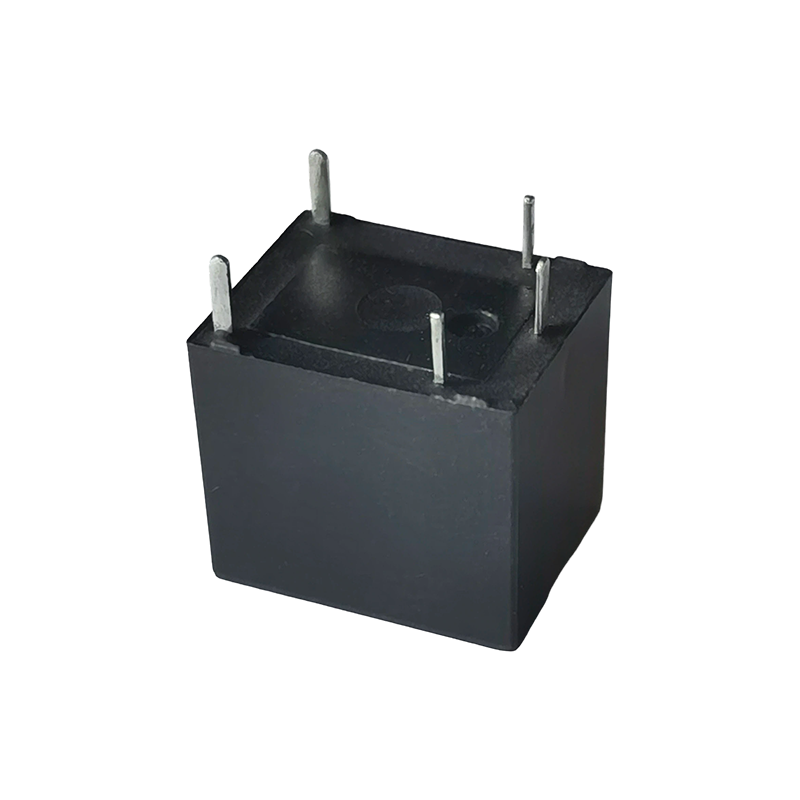

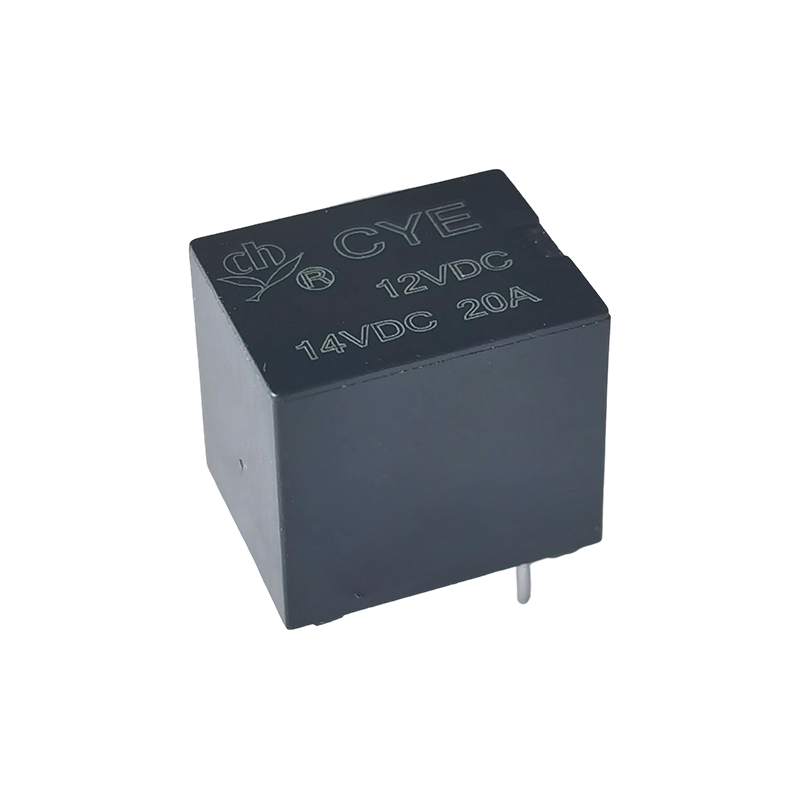

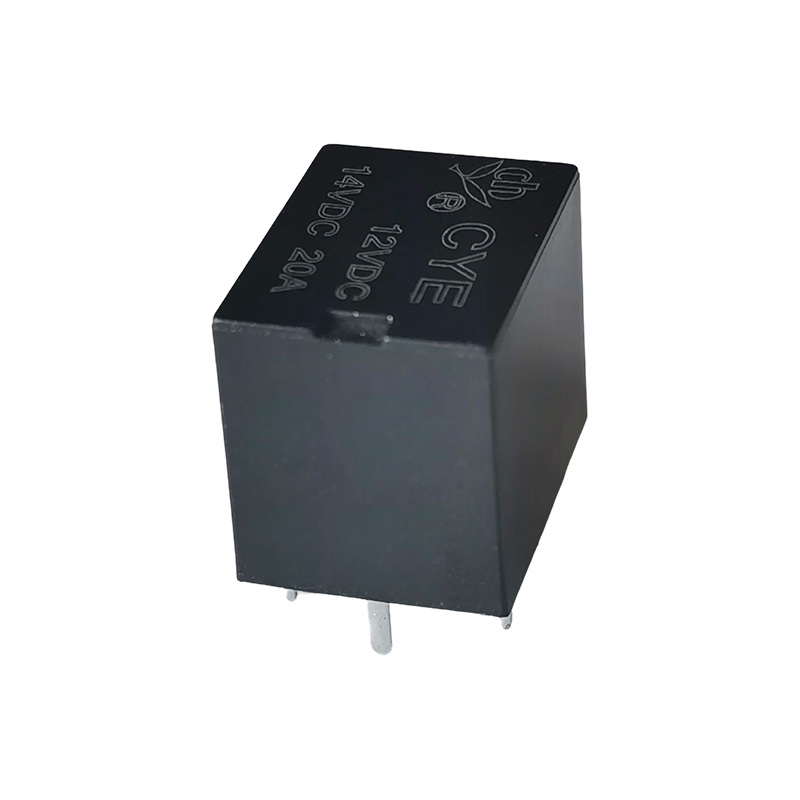

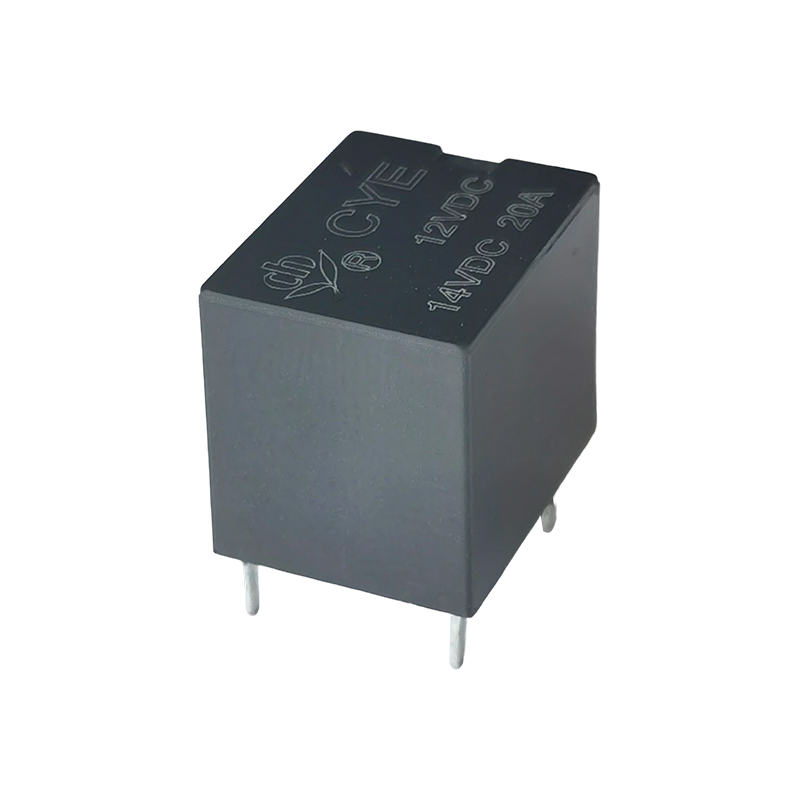

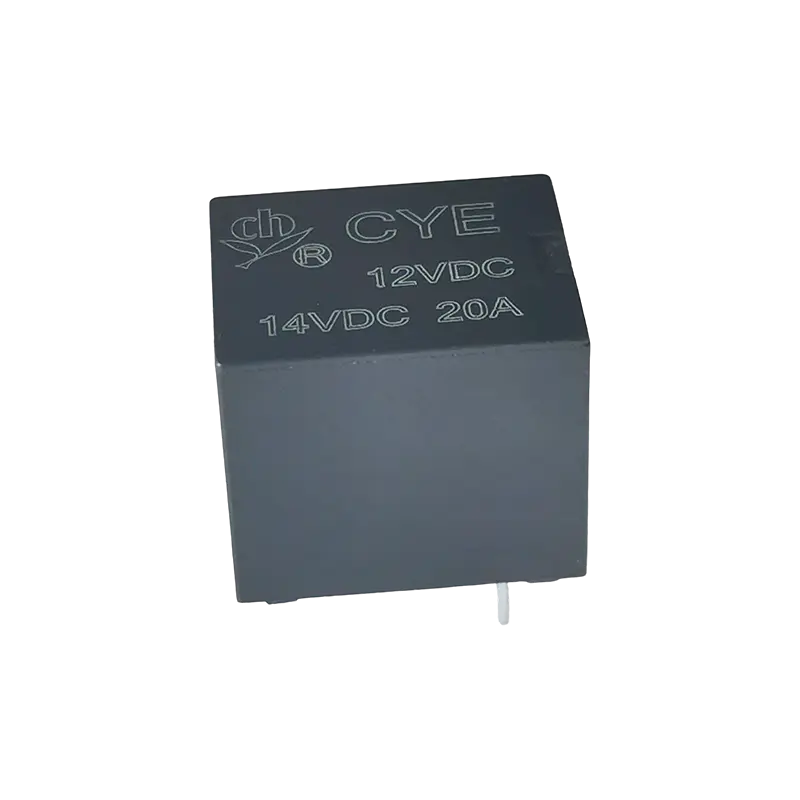

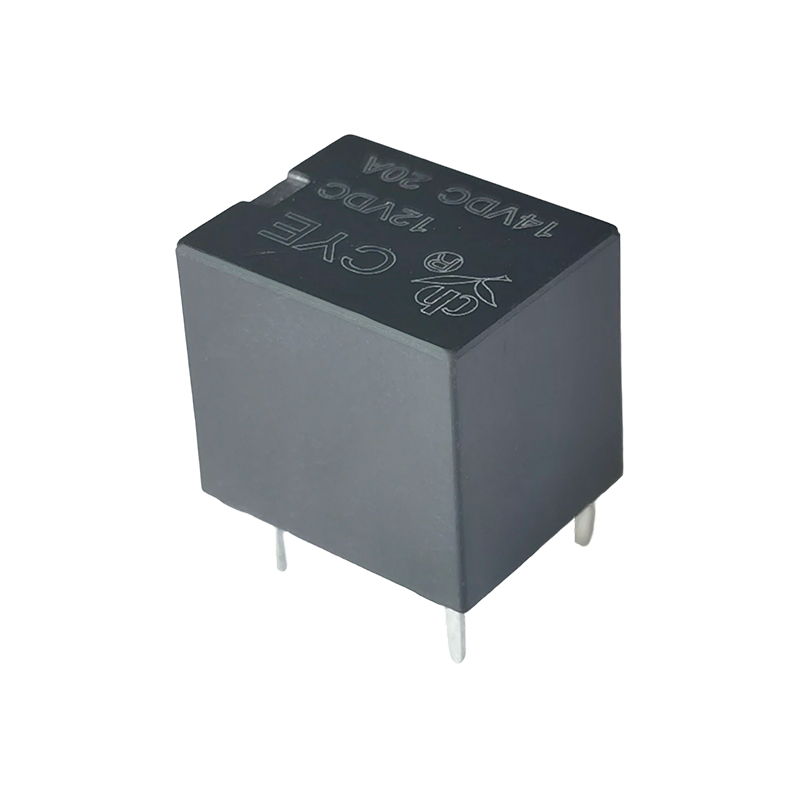

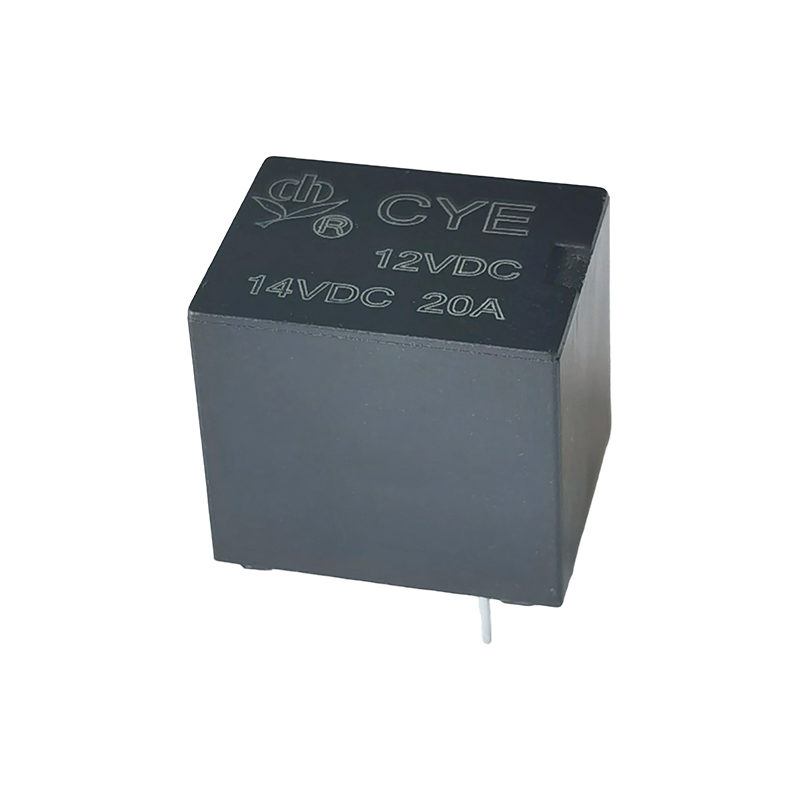

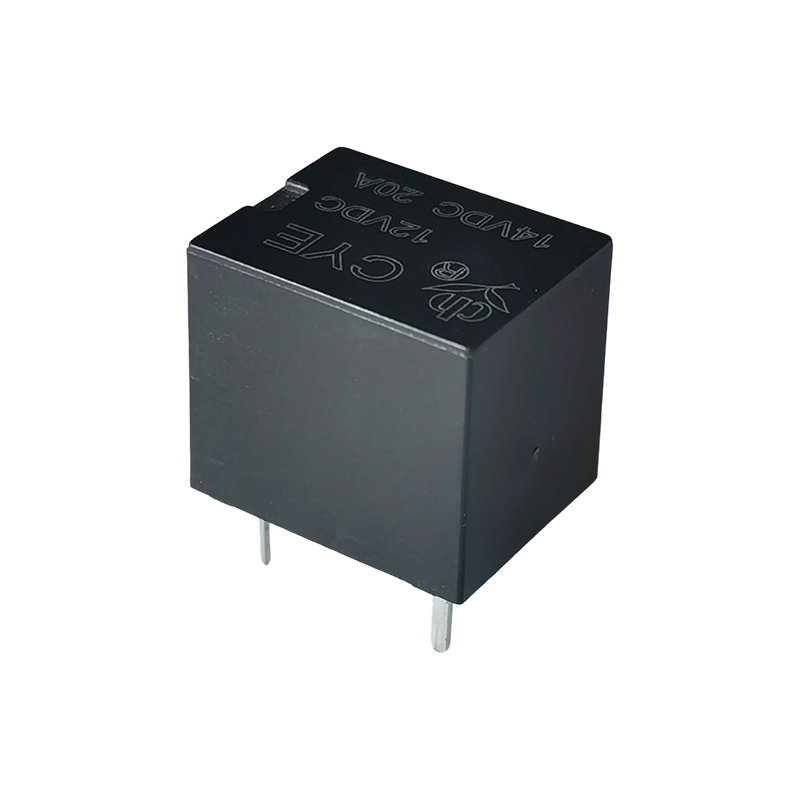

Is sealaíochta leictreamaighnéadach ard-chumhachta ultra-miniature é an sealaíochta CYE (T78) le raon leathan iarratas.
I measc a phríomhúsáidí tá:
Earnáil na Feithicleach: Úsáidtear go coitianta i rialú mótair glas doras gluaisteán, córais aláraim frith-goid gluaisteán, agus aistriú comhartha agus rialú ualaigh i dtrealamh leictreonach feithicleach.
Fearais Baile agus Trealamh Oifige: Oiriúnach do bhainistiú cumhachta nó tarchur comhartha i bhfearais tí (cosúil le oiriúntóirí aer, meaisíní níocháin) agus trealamh uathoibrithe oifige.
Slándáil agus Córais Aláraim: Mar chroíchuid d'aláram frith-goid uathoibríoch, rialaíonn sé lascadh ciorcad.
Rialú agus Uathoibriú Tionsclaíoch: Úsáidtear é i gcórais uathoibrithe tionsclaíocha, ionstraimí, agus feistí cumarsáide chun ualaí ardchumhachta a rialú le comharthaí ísealvoltais.
Leictreonaic Tomhaltóra agus Teicneolaíochtaí atá ag Teacht Chun Cinn: Feidhmchláir leathnaithe i dtithe cliste, feistí IoT, trealamh nua fuinnimh, agus leictreonaic leighis.
Sonraí Teagmhála
| Cineál | CYE |
| Ábhar teagmhála | cóimhiotal airgid |
| Friotaíocht teagmhála | 100mΩ Uasmhéid.(ag 1A 6VDC) |
| Lucht rátáilte (ualach frithsheasmhach) | 20A 14VDC |
| uas. ag aistriú reatha | 35A |
| uas. voltas a athrú | 30VDC |
| Tréithe |
| Am oibriúcháin (ag voltas corna rátáilte) | 10ms Uasmhéid. (Gan dé-óid) |
| Am scaoilte | 5ms Uasmhéid. (Gan dé-óid) |
| Friotaíocht insliú | Min. 100MΩ (ag 500VDC) |
| Neart tréleictreach | Idir teagmhálaithe oscailte: 500VAC, 50/60Hz ar feadh 1 nóiméad |
| Idir corna agus teagmhála : 500VAC , 50/60Hz ar feadh 1 nóiméad |
| Friotaíocht chreathadh | Feidhmiúil | 10-500Hz, NÍL-10G |
| 10-500Hz, NC-5G |
| Friotaíocht turrainge | Feidhmiúil | 20g le haghaidh NO/11ms. 5g le haghaidh NC/11ms. |
| millteach | 100G nóim. |
| Seasmhacht | Seasmhacht mheicniúil （10800ops./h) | 10000000 次 10000000 ops. (ag teocht an tseomra) |
| Seasmhacht leictreach (360ops./u) | 100000 op. (ag teocht an tseomra) |
| Teocht chomhthimpeallach | -40 ℃ ~ 125 ℃ (gan comhdhlúthú) |
| Meáchan | Thart.6g |
| Ainmneach voltas (VDC) | Ainmneach ag feidhmiú reatha ±10%(mA) | Friotaíocht choil ±10%(Ω) | Ainmneach operating cumhacht | Oibriú voltas (Uas.) | Voltas scaoileadh (Mion.) | uas. voltas incheadaithe |
| 6 | 100 | 60 | Thart ar 0.6W | 60% den ainmneach voltas | 10% de ainmniúil voltas | 130% den voltas ainmniúil |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Thart ar 0.8W | 57.5% den ainmneach voltas |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
Is luachanna tosaigh iad na sonraí a thaispeántar thuas. Ná úill an voltas uasta incheadaithe ar chorna ar le níos mó ná 10 nóiméad chun róthéamh den ú ú chorna a sheachaint.

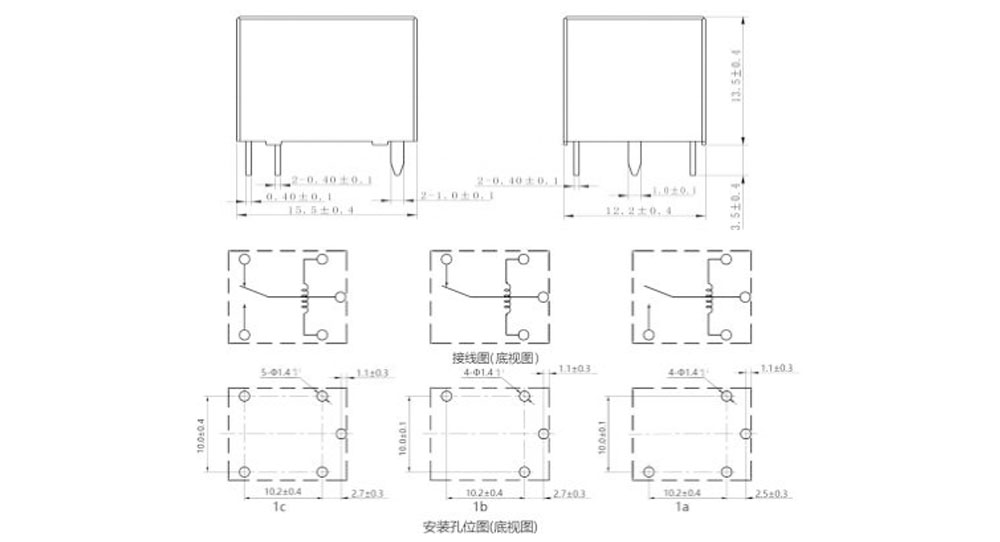

Toise imlíne, léaráid sreangaithe, leagan amach PCB (Aonad:mm)

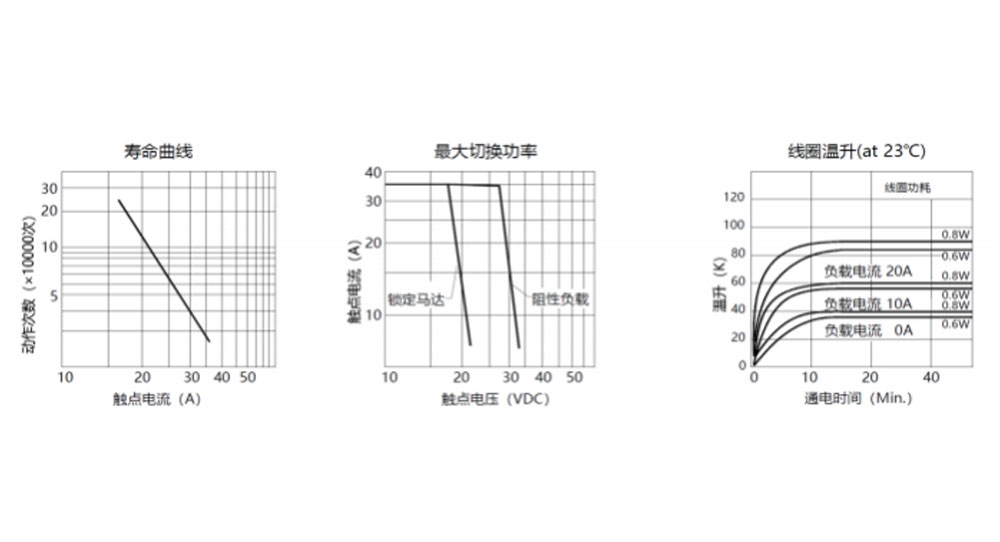

Cuar Saintréith
Eolas Ordú
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 2 3 4 7 8
1: Cineál:CYE
2: Líon na Polai: 1-1Pol
3: Socrú Teagmhála: Foirm A ; Foirm B ; Foirm C
4: Voltas Ainmniúil: 6,9,12,24VDC
5: Dath an imfhálaithe: B- Dubh
6: Coil Pwor: D-0.8W L-0.6W
7: Tógáil Chosanta: S-Flux proof,
SH- Cineál séalaithe in-nite
8: Paraiméadar Speisialta: Cineál Nialasach
Litir nó uimhir-Ceanglas speisialta
Ní féidir athsheachadáin flux-proof a úsáid sa chomhshaol le truailleáin cosúil le H2S, SO2, NO2, deannach, etc.
Ní mholtar glanadh uisce nó próiseáil dromchla tar éis na hathsheachadáin flux-proof a chur le chéile ar an PCB.
Séanadh: Is le haghaidh tagartha amháin an tsonraíocht. Tá na sonraíochtaí faoi réir athraithe gan fógra a thabhairt roimh ré.
Níorbh fhéidir linn an fheidhmíocht go léir agus na paraiméadair go léir a mheas do gach feidhmchlár féideartha. Mar sin, ba cheart go mbeadh na húsáideoirí sa riocht ceart chun rogha a dhéanamh
Táirge oiriúnach dá n-iarratas féin. Le haghaidh sealaíochta séalaithe, tar éis a shuiteáil agus a ghlanadh, le do thoil oscail an poll aerála sa chás roimh úsáid. Má tá aon cheist agat, téigh i dteagmháil le Chengyuan le haghaidh seirbhísí teicniúla. Mar sin féin, is ar an úsáideoir atá an fhreagracht a chinneadh cén táirge ar cheart a úsáid.
