I. Buntáistí Croí
1. Freagra Ard-Íogaireachta: Ceadaíonn an coil ard-íogaireachta 200mW freagra tapa ar chomharthaí rialaithe lag, feabhas a chur ar chruinneas rialaithe comhartha.
2. Inoiriúnaitheacht Chomhshaoil Láidir: Seasann an struchtúr séalaithe go héifeachtach deannaigh, taise agus fachtóirí comhshaoil eile, ag leathnú a shaol seirbhíse.
3. Tomhaltas Ísealchumhachta: Tá an dearadh ísealchumhachta 0.2W oiriúnach le haghaidh feistí ceallraí-chumhachta nó ísealchumhachta, ag laghdú tomhaltas fuinnimh iomlán an táirge deiridh.
4. Solúbthacht Leathan: Clúdaíonn comhoiriúnacht leathan voltais, pacáistiú caighdeánach PCB, agus inoiriúnaitheacht ilchineálacha réimsí éagsúla cosúil le cumarsáid, slándáil, trealamh oifige, agus fearais tí, ag méadú ath-inúsáidteacht táirgí.
II. Struchtúr Táirge agus Gnéithe Suiteála
1. Pacáistiú agus Dearadh Bioráin: Glacann sé le pacáiste PCB 5PIN le leagan amach bioráin caighdeánaithe, ag éascú táthú uathoibrithe agus cóimeáil mais, agus atá oiriúnach do dhearaí boird PCB ard-dlúis.
2. Méid Ultra-Bheag: Buaileann méid dlúth le riachtanais suiteála dlúth inmheánach, rud a shábháil spás boird PCB agus rannchuidiú le miniaturization táirgí deiridh;
3. Struchtúr Séalaithe: Coscann an dearadh séalaithe go héifeachtach deannaigh, taise, agus rudaí eachtracha ó dhul isteach, ag feabhsú a shaol seirbhíse i dtimpeallachtaí casta. III. Feidhmeanna Lárnacha agus Cásanna Infheidhme
1. Feidhmeanna Croí: Soláthraíonn sé aonrú comhartha, rialú comhartha, agus feidhmeanna cosanta ciorcaid, ag leithlisiú an chiorcaid rialaithe ón gciorcad ualaigh agus ag cosaint comhpháirteanna lárnacha rialaithe;
2. Trealamh Cumarsáide: Oiriúnach le haghaidh athrú comhartha agus rialú ciorcaid i dtrealamh cumarsáide cosúil le lasca, ag cinntiú cobhsaíocht tarchurtha comhartha.
3. Trealamh Slándála agus Sábháilteachta: Is féidir é a úsáid mar aonad rialaithe le haghaidh córais rialaithe rochtana slándála agus trealamh monatóireachta, a chumasaíonn stádas lasc glas maighnéadach dorais a bhrath agus a rialú, agus rialú tarchurtha comharthaí aláraim slándála.
4. Trealamh Oifige: Feiliúnach do rialú comhartha inmheánach i dtrealamh oifige ar nós printéirí agus cóipeálaithe, feabhas a chur ar chruinneas oibriú trealaimh.
5. Fearais Baile: Úsáidte le haghaidh rialú comhartha cúnta i bhfearais tí beaga, mar shampla lascadh agus cosaint ciorcaid inmheánaigh, a mheaitseáil le riachtanais dearadh ísealchumhachta fearais tí;
6. Uathoibriú Tionsclaíoch: Infheidhme maidir le naisc rialaithe comhartha beaga i dtrealamh uathoibrithe tionsclaíoch, a chumasaíonn oibriú agus rialú comhordaithe modúil éagsúla an trealaimh.
Sonraí Teagmhála
| Cineál | CHYRAS |
| Ábhar teagmhála | cóimhiotal airgid |
| Friotaíocht teagmhála | 100mΩ uas.(ag 1A 16VDC) |
| Lucht rátáilte (ualach frithsheasmhach) | 3A/12V0AC |
| uas. ag aistriú reatha | 3A |
| uas. voltas a athrú | 125VAC |
| uas. ag aistriú cumhacht | 360VA |
| Min. ag athrú ualach | 6V 1A |
| Tréithe |
| Am oibriúcháin (ag voltas corna rátáilte) | 10ms Uasmhéid. |
| Am scaoilte | 4ms Uasmhéid. |
| Friotaíocht insliú | Íosmhéid 1000MΩ (500VDC) |
| Neart tréleictreach | Idir teagmhálaithe oscailte: 500VAC, 50/60Hz ar feadh 1 nóiméad |
| Idir corna agus teagmhála: 750VAC, 50/60Hz ar feadh 1 nóiméad |
| Friotaíocht chreathadh | millteach | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Feidhmiúil | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Friotaíocht turrainge | Feidhmiúil | 10G nóim |
| millteach | 10G nóim |
| Seasmhacht | Seasmhacht mheicniúil （10800ops./h) | 10000000 ops. (ag teocht an tseomra) |
| Seasmhacht leictreach (360ops./u) | 100000 op. (ag teocht an tseomra) |
| Teocht chomhthimpeallach | -40 ℃ ~ 85 ℃ (gan comhdhlúthú) |
| Meáchan | Thart. 3.7g |
| Sonraí Coil (ag 20 ℃) |
| Ainmneach voltas (VDC) | Ainmneach ag feidhmiú reatha ±10%(mA) | Friotaíocht choil ±10%(Ω) | Ainmneach operating cumhacht | Oibriú voltas (Uas.) | Voltas scaoileadh (Mion.) | uas. voltas incheadaithe |
| 3 | 150 | 20 | Thart ar 0.45W | 75% de ainm voltas | 5% de ainmniúil voltas | 130% den voltas ainmniúil |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Thart ar 0.36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Thart ar 0.2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Is luachanna tosaigh iad na sonraí a thaispeántar thuas. Ná cuir an uasvoltas incheadaithe i ar an chorna ar le níos mó ná 10 nóiméad chun róthéamh an chorna a sheachaint.

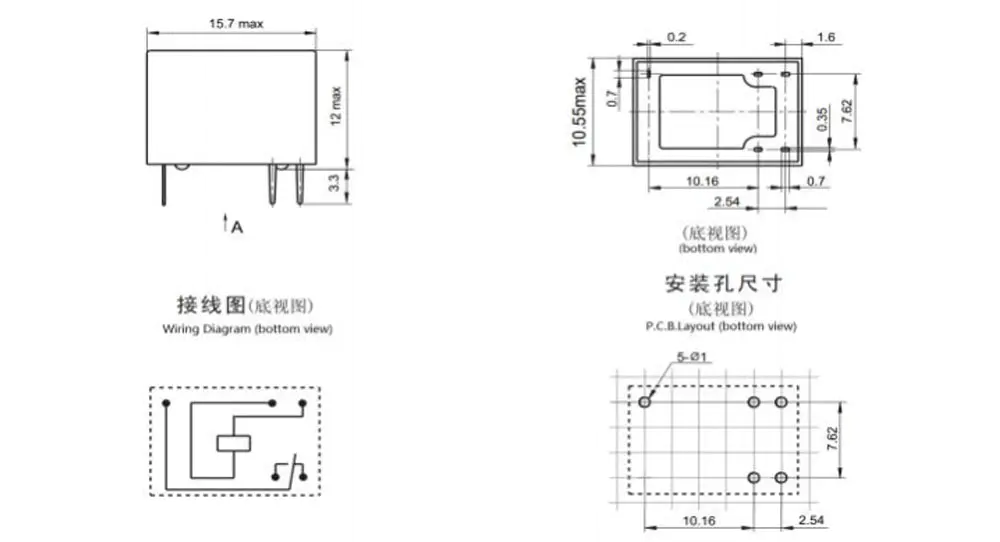

Toise imlíne, léaráid sreangaithe, leagan amach PCB (Aonad: mm)

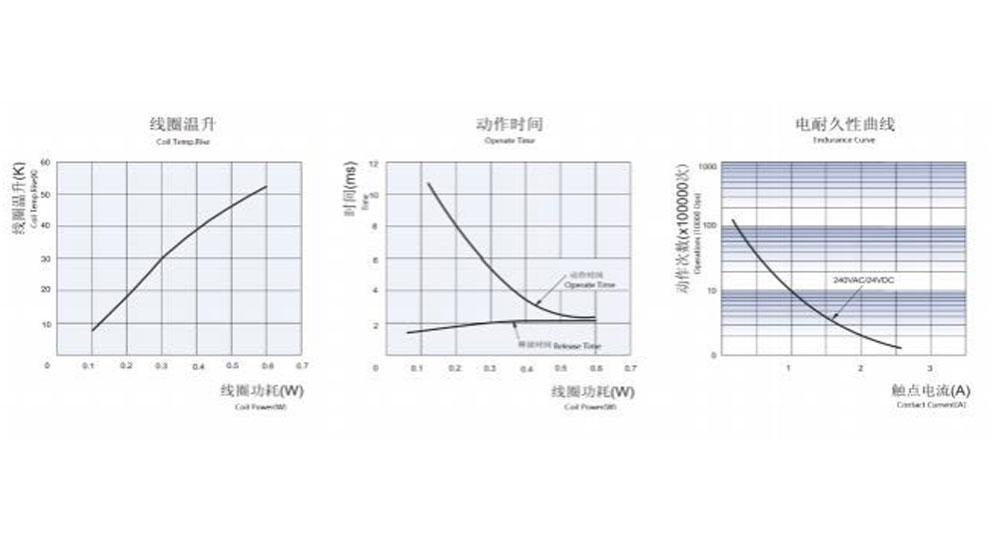

Cuar Saintréith
Eolas Ordú
CHYRAS - C -- 12VDC - H - D - T - XX
1 2 3 4556
1: Cineál: CHYRAS
2: Socrú Teagmhála: C Fom C ; H Ó A ; B Ó B
3: Voltas Ainmniúil: 3,5,6,9,12,24VDC
4: Dath an Imfhálaithe: H-Dubh; L-Gorm, Y -Buí
5: Coil Pwor: D-0.36W L-0.2W
6: Tógáil Chosanta: S-Flux proof,
SH- Cineál séalaithe in-nite
7: Paraiméadar Speisialta: Cineál nialasach
Litir nó uimhir-Ceanglas speisialta
Ní féidir athsheachadáin flux-proof a úsáid sa chomhshaol le truailleáin cosúil le H2S, SO2, NO2, deannach, etc.
Ní mholtar glanadh uisce nó próiseáil dromchla tar éis na hathsheachadáin flux-proof a chur le chéile ar an PCB.
Tá iarmhír speisialta saincheaptha ar fáil tar éis do CHENGYUAN é a mheas.
Séanadh: Is le haghaidh tagartha amháin an tsonraíocht. Tá na sonraíochtaí faoi réir athraithe gan fógra a thabhairt roimh ré.
Níorbh fhéidir linn an fheidhmíocht go léir agus na paraiméadair go léir a mheas do gach feidhmchlár féideartha. Mar sin, ba cheart go mbeadh na húsáideoirí sa riocht ceart chun roghnú
Táirge oiriúnach dá n-iarratas féin. Le haghaidh sealaíochta séalaithe, tar éis a shuiteáil agus a ghlanadh, le do thoil oscail an poll aerála sa chás roimh úsáid. Má tá aon cheist agat, téigh i dteagmháil le Chengyuan le haghaidh seirbhísí teicniúla. Mar sin féin, is ar an úsáideoir atá an fhreagracht a chinneadh cén táirge ar cheart a úsáid.
