1. Buntáistí Táirge
Dearadh Dlúth Ard-Reatha: Acmhainn lasctha ualaigh ard de 20A/30A a bhaint amach i méid beag, ag tairiscint dlús ardchumhachta agus ag sábháil spás suiteála.
Struchtúr um Iompar Reatha Treisithe: Soláthraíonn leagan roghnach críochfoirt copair friotaíocht teagmhála níos ísle agus cumas iompair reatha níos láidre, ag laghdú giniúint teasa agus ag feabhsú iontaofacht fhadtéarmach faoi ard-sruth.
Tiomántán Leathan Voltais: Raon leathan voltais oibriúcháin corna (3-48VDC), go háirithe oiriúnach le haghaidh leictreonaic feithicleach, trealamh faoi thiomáint ceallraí, agus córais rialaithe DC éagsúla.
2. Príomhghnéithe
Cumas Luchtaithe: Tacaíonn sé le hathrú ualaigh suas go dtí 30A @ 250VAC nó 28VDC, ag freastal ar riachtanais rialaithe an chuid is mó d'ualaí frithsheasmhacha agus ionduchtaithe ardchumhachta.
Cumraíocht Teagmhála: Úsáidtear struchtúr SPDT (Single Pole Double Throw), a sholáthraíonn teagmháil amháin atá oscailte de ghnáth agus ceann de ghnáth dúnta, atá oiriúnach le haghaidh lascadh ciorcad simplí nó rialú ar / as.
Tiomántán Éifeachtach: Is é 0.9W an tomhaltas cumhachta coil tipiciúil, rud a thairgeann éifeachtacht ard tiomána agus ualach íseal ar an gciorcad rialaithe.
Dearadh CRUA: Struchtúr láidir, ábhair teagmhála agus brú optamaithe le haghaidh stua ard-reatha, rud a fhágann go mbeidh saol fada leictreach ann.
3. Príomhiarratais
Leictreonaic Feithicleach: Úsáidtear i bhfeithiclí leictreacha agus feithiclí traidisiúnta le haghaidh bainistíocht ceallraí, ciorcaid réamh-mhuirear, téitheoirí, séidirí, agus rialú soilsithe ardchumhachta.
Trealamh Tionsclaíoch: Rialaíonn sé mótair bheaga agus mheánmhéide, comhbhrúiteoirí, téitheoirí tionsclaíocha, agus aonaid dáileacháin cumhachta.
Fearais Baile: A úsáidtear i téitheoirí uisce mheandarach, fearais cistine ard-chumhachta, comhbhrúiteoirí oiriúntóir aer, agus trealamh téimh a dteastaíonn athrú ard-reatha.
Rialú Fuinnimh: Feidhmíonn sé mar an príomh-lasc rialaithe le haghaidh ciorcaid DC ard-reatha i gcórais gréine agus trealamh luchtaithe.
| Sonraí Teagmhála |
| Cineál | CYT91 |
| Ábhar teagmhála | cóimhiotal airgid |
| Friotaíocht teagmhála | 100mΩ uas.(ag 1A 6VDC) |
| Lucht rátáilte (ualach frithsheasmhach) | 20A/30A 250VAC |
| uas. ag aistriú reatha | 20A/30A |
| uas. voltas a athrú | 250VAC |
| uas. ag aistriú cumhacht | 5000VA/7500VA |
| Tréithe |
| Am oibriúcháin (ag voltas corna rátáilte) | 15ms Uasmhéid. (Gan dé-óid) |
| Am scaoilte | 10ms Uasmhéid. ( Gan dé-óid) |
| Friotaíocht insliú | Min. 1000MΩ (ag 500VDC) |
| Neart tréleictreach | Idir teagmhálaithe oscailte: 1500VAC, 50/60Hz ar feadh 1 nóiméad |
| Idir corna agus teagmhála: 2500VAC , 50/60Hz ar feadh 1 nóiméad |
| Friotaíocht chreathadh | millteach | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Feidhmiúil | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| hock friotaíocht | Feidhmiúil | 10G nóim. |
| millteach | 100G nóim. |
| Seasmhacht | Seasmhacht mheicniúil （10800ops./h) | 10000000 ops.(ag teocht an tseomra) |
| Seasmhacht leictreach (360ops./u) | 100000 op. (ag teocht an tseomra) |
| Teocht chomhthimpeallach | -40 ℃ ~ 85 ℃ (gan comhdhlúthú) |
| Meáchan | Timpeall.28g |
Sonraí Coil (ag 20 ℃)
| Ainmneach voltas (VDC) | Ainmneach ag feidhmiú reatha ±10%(mA) | Friotaíocht choil ±10%(Ω) | Ainmneach operating cumhacht | Oibriú voltas (Uas.) | Voltas scaoileadh (Mion.) | uas. voltas incheadaithe |
| 5 | 180 | 27 | Timpeall 0.9W | 75% de ainm voltas | 5% de ainmniúil voltas | 130% den voltas ainmniúil |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Is luachanna tosaigh iad na sonraí a thaispeántar thuas. Ná cuir an voltas uasta incheadaithe ar an gcorna ar feadh níos mó ná 10 nóiméad chun róthéamh an chorna a sheachaint.

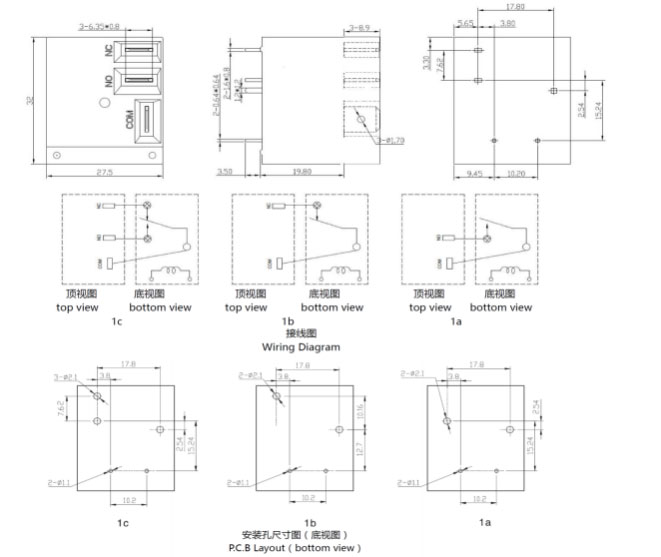

Toise imlíne, Léaráid sreangaithe, leagan amach PCB (Aonad:mm)

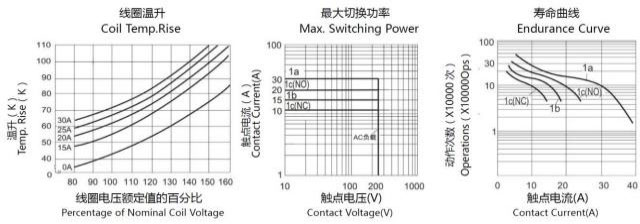

Cuar Saintréith
Eolas Ordú
CYT91 - 1 -- C - 12VDC -- B -- D - S -- XX
1 2 3 4 5 6 7 8
1: Cineál:CYT91
2: Líon na Pholaí: 1-1Pol
3: Socrú Teagmhála: : A Foirm A ; Foirm B B ; Foirm C C
4: Voltas Ainmniúil: 5,6,9,12,15,18,24,48VDC
5: Imfhálú Dath: B-Dubh; L-Gorm
6: Coil Pwor: D-0.9W
7: Tógáil Chosanta: S-Flux proofed,
Is féidir SH- cineál séalaithe a nigh
8: Paraiméadar Speisialta: Cineál Neamh-Chaighdeánach
Litir nó uimhir-Ceanglas speisialta
Ní féidir athsheachadáin flux-proof a úsáid sa chomhshaol le truailleáin cosúil le H2S, SO2, NO2, deannach, etc.
Ní mholtar glanadh uisce nó próiseas dromchla tar éis na hathsheachadáin flux-proof a chur le chéile ar an PCB.
Séanadh: Is le haghaidh tagartha amháin an tsonraíocht. Tá na sonraíochtaí faoi réir athraithe gan fógra a thabhairt roimh ré.
Níorbh fhéidir linn an fheidhmíocht go léir agus na paraiméadair go léir a mheas do gach feidhmchlár féideartha. Mar sin, ba cheart go mbeadh na húsáideoirí sa riocht ceart chun roghnú
Táirge oiriúnach dá n-iarratas féin. Le haghaidh sealaíochta séalaithe, tar éis a shuiteáil agus a ghlanadh, le do thoil oscail an poll aerála sa chás roimh úsáid. Má tá aon cheist agat, téigh i dteagmháil le Chengyuan le haghaidh seirbhísí teicniúla. Mar sin féin, is ar an úsáideoir atá an fhreagracht a chinneadh cén táirge ar cheart a úsáid.
