Gnéithe:
• Comhoiriúnacht ualaigh leathan: Ag luí le hualaí 15A 125VAC, 12A 250VAC AC agus ualaí 10A 28VDC DC, a chlúdaíonn an chuid is mó de riachtanais lascadh ciorcad cumhachta íseal go meán.
• Voltas coil solúbtha: Tacaíonn sé le voltas coil 3VDC-48VDC, ag meaitseáil go díreach sonraíochtaí éagsúla voltais ciorcad rialaithe gan gá le modúil comhshó voltas breise.
• Dearadh tomhaltas ísealchumhachta: Níl tomhaltas cumhachta coil ach 0.36W, ag laghdú tomhaltas cumhachta trealaimh foriomlán agus é a dhéanamh oiriúnach do fheistí faoi thiomáint ceallraí.
• Deimhniú dé-údarásach: Deimhniú TUV agus CQC pasáilte, a chomhlíonann caighdeáin sábháilteachta idirnáisiúnta agus intíre, agus atá oiriúnach do tháirgí críochfoirt a dhíoltar i margaí iolracha.
• Suiteáil PCB áisiúil: Úsáidtear struchtúr 5 bioráin le haghaidh sádráil agus cóimeáil boird chiorcaid phriontáilte éasca; sábhálann an cruth dlúth, cosúil le ciúb-siúcra, spás suiteála agus tá sé oiriúnach do dhearadh leagan amach ciorcad ard-dlúis.
• Loighic lasctha soiléir: Úsáidtear foirm teagmhála aon-chaitheamh cuaille (SPST), a sholáthraíonn loighic lasctha simplí agus soiléir, ag simpliú dearadh ciorcad, agus ag laghdú dóchúlacht earráidí sreangaithe.
Cásanna Feidhmchláir:
• Fearais tí: Rialú ar / as ar oighinn leictreacha beaga, dáileoirí uisce, lasca cianrialaithe, etc.
• Rialú tionsclaíoch: Modúil leathnaithe bheaga PLC, ciorcaid lasctha comhartha braite, a chumasaíonn aonrú comhartha agus rialú ciorcad ar / as.
• Baile cliste: Soicéid chliste, modúil rialaithe soilsithe, etc., ag meaitseáil comharthaí rialaithe íseal-voltais le haghaidh bainistíocht cumhachta sábháilte.
| Cineál | CYA |
| Ábhar teagmhála | cóimhiotal airgid |
| Friotaíocht teagmhála | 100mΩ uas.(ag 1A 16VDC) |
| Lucht rátáilte (ualach frithsheasmhach) | 10A250VAC |
| uas. ag aistriú reatha | 15A |
| uas. voltas a athrú | 250VAC |
| uas. ag aistriú cumhacht | 2500VA |
| Min. ag athrú ualach | 6V 1A |
| Tréithe |
| Am oibriúcháin (ag voltas corna rátáilte) | 8ms Uasmhéid. (Gan dé-óid) |
| Am scaoilte | 5ms Uasmhéid. (Gan dé-óid) |
| Friotaíocht inslithe | Íosmhéid 1000MΩ (500VDC) |
| Neart tréleictreach | Idir teagmhálacha oscailte: 750VAC, 50 / 60Hz ar feadh 1 nóiméad |
| Idir coil agus teagmháil: 1500VAC, 50/60Hz ar feadh 1min |
| Friotaíocht chreathadh | millteach | 10-55Hz, ag aimplitiúid dhúbailte 1.5 mm |
| Feidhmiúil | 10-55Hz, ag aimplitiúid dhúbailte 1.5 mm |
| Friotaíocht turraing | Feidhmiúil | 10G nóim |
| millteach | 10G nóim |
| Seasmhacht | Seasmhacht mheicniúil (10800ops./h) | 10,000,000 op.(ag teocht an tseomra) |
| Seasmhacht leictreach (360 ops./u) | 100,000 ops. (ag teocht an tseomra) |
| Teocht chomhthimpeallach | -40 ℃ ~ 85 ℃ (gan comhdhlúthú) |
| Meáchan | Thart. 8.5g |
| Sonraí Coil (ag 20 ℃) |
| Ainmneach voltas (VDC) | Ainmneach ag feidhmiú reatha ±10%(mA) | Friotaíocht choil ±10%(Ω) | Ainmneach operating cumhacht | Oibriú voltas (Uas.) | Voltas scaoileadh (Mion.) | uas. voltas incheadaithe |
| 3 | 120 | 25 | Thart ar 0.36W | 75% de ainm voltas | 5% de ainmniúil voltas | 130% den voltas ainmniúil |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

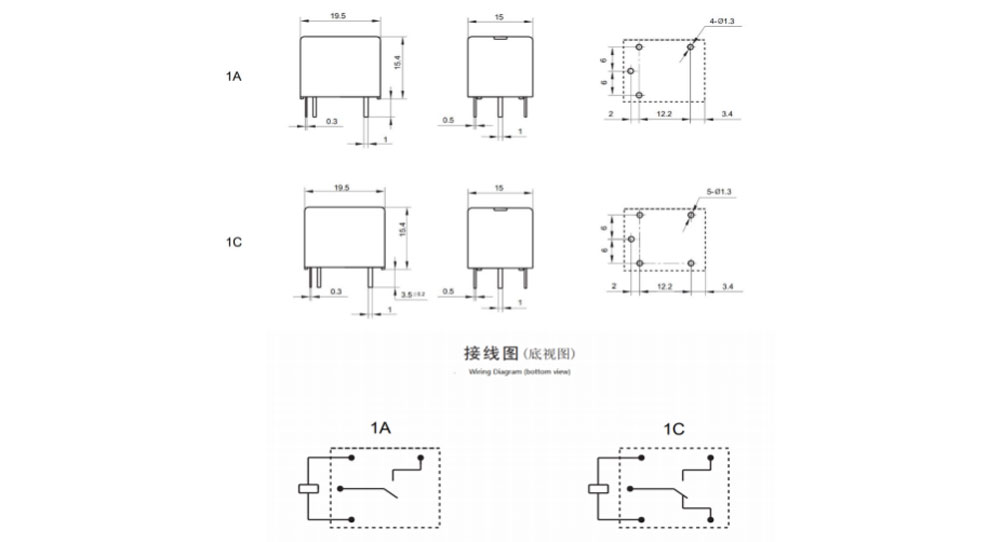

Toise imlíne, Léaráid sreangaithe, leagan amach PCB (Aonad: mm)

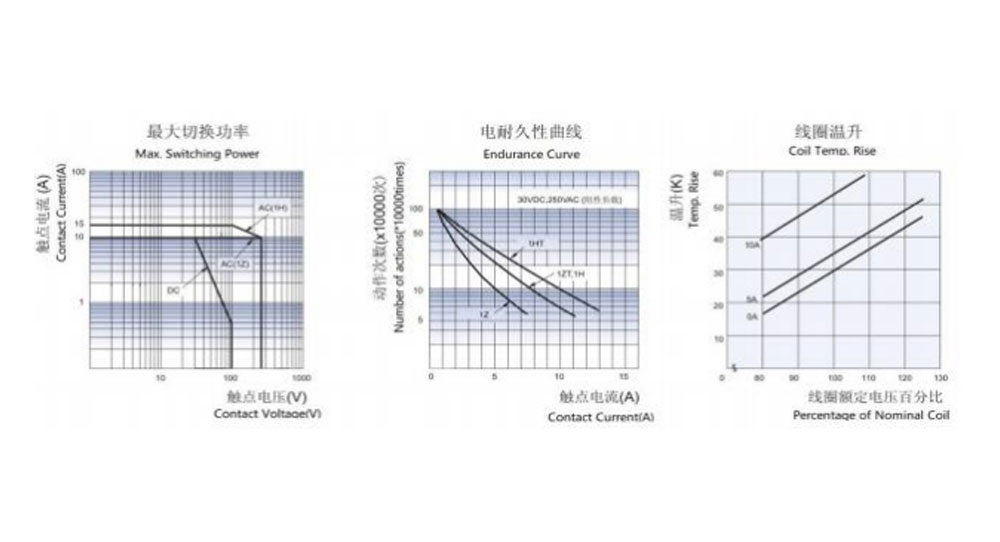

Cuar Saintréith
Eolas a Ordú
CYA - 1 - C - 12VDC - H - D -- T -- XX
1 2 3 4 6 7 2 3 6 7 8
1: Cineál: CYA
2: Líon na Polannaigh: 1-1Pole
3: Socrú Teagmhála: C Ó C; H Ó A; B Ó B
4: Voltas Ainmniúil: 3, 5, 6, 9, 12, 18, 24, 48VDC
5: Dath imfhálú: W-White, H-Black, L-Gorm
6: Coil Pwor: D-0.45W L-0.36W
7: Tógáil Cosanta: S-Flux-phromhadh, cineál SH-Sealed nite
8: Paraiméadar Speisialta: Cineál Nialasach-Caighdeánach
Litir nó uimhir-Ceanglas speisialta
(1) Ní féidir athsheachadáin flux-proof a úsáid sa chomhshaol le truailleáin cosúil le H2S, SO2, NO2, deannach, etc.
(2) Ní mholtar glanadh uisce nó próiseáil dromchla tar éis na hathsheachadáin flux-proof a chur le chéile ar an PCB.
(3) Tá iarmhír speisialta saincheaptha ar fáil tar éis CHENGYUAN a mheas.
Séanadh: Is le haghaidh tagartha amháin an tsonraíocht. Tá na sonraíochtaí faoi réir athraithe gan fógra a thabhairt roimh ré. Níorbh fhéidir linn an fheidhmíocht agus na paraiméadair go léir a mheas do gach feidhmchlár féideartha. Mar sin, ba cheart go mbeadh na húsáideoirí sa riocht ceart chun roghnú
Táirge oiriúnach dá n-iarratas féin. Le haghaidh sealaíochta séalaithe, tar éis a shuiteáil agus a ghlanadh. Oscail an cochall aerála le do thoil sa chás roimh úsáid. Má tá aon cheist agat, téigh i dteagmháil le chengyuan le haghaidh seirbhísí teicniúla. Mar sin féin, tá an t-úsáideoir freagrach as a chinneadh cén táirge ar cheart a úsáid.
