Gnéithe Táirge:
Friotaíocht ultra-ardvoltais: Uasvoltas rátáilte suas le 4KVDC, in ann ualaí de bhuaic 1000VAC/VDC a sheasamh, i bhfad níos airde ná an leibhéal friotaíochta voltais de ghnáth-athsheachadáin.
Teicneolaíocht lasc giolcach: Úsáideann sé lasc giolcach mar phríomheilimint lasctha, ag tairiscint luas aistrithe tapa, saolré fada, agus friotaíocht íseal teagmhála.
Pacáistiú mion: Sábhálann dearadh Dlúth SIP (Pacáiste In-líne Aonair) go mór spás an bhoird chuaird, ag éascú gléasta ard-dlúis.
Gléasta PCB díreach: Deartha go sonrach le haghaidh boird PCB, ag cinntiú sádráil slán agus oiriúnacht do tháirgeadh uathoibrithe.
Tomhaltas cumhachta íseal: Raon voltas coil ó 3VDC go 24VDC, a chomhtháthú go héasca i gciorcaid rialaithe íseal-voltais éagsúla.
Feidhmchláir Ghnáthúla:
Trealamh tástála ardvoltais: Úsáidtear é in ionstraimí tástála ar nós tástálaithe seasaimh voltais agus tástálaithe inslithe chun comharthaí ardvoltais a athrú agus a leithlisiú.
Leictreonaic leighis: Oiriúnach do rannóga rialaithe ardvoltais i dtrealamh leighis, ag cinntiú aonrú sábháilte.
Trealamh cumarsáide: Úsáidtear é i modúil chiorcaid óna dteastaíonn aonrú ardvoltais nó aistriú i gcórais chumarsáide.
Feidhmíonn ionstraimí tomhais beachta mar phríomhghné d'athrú comhartha ardvoltais i gcórais tomhais ardchruinneas.
Uathoibriú tionsclaíoch: Úsáidtear é le haghaidh tarchur comhartha agus cosaint i gciorcaid rialaithe ardvoltais.
| Rátáil Teagmhálaithe |
| Socrú Teagmhála | 1A; |
| Rátáil Teagmhálaithe | 100W(Uasmhéid Athrú Voltas 350VDC,300VAC) |
| Voltas Uasmhéid Athruithe | 1000VAC buaic / VDC |
| Reatha Athrú Uasta | 1.0A |
| Max ag Iompar Reatha | 2.5A |
| Ionchas Saoil | 5VDC 10mA 5X108 Oibreacha 1KVDC 1mA 1X105 Úsáid |
| Coil Paraiméadar |
| Cola voltas(VDC) | Coil Friotaíocht Ω± 10% | Gnáth-Reatha (mA) | Scaoileadh voltageVDC(Mion) (8% den voltas rátáil) | Pioc suas Voltas VDC(uas) (75% den voltas rátáil) |
| Rátáilte | Max |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Aire:1, má úsáidfear aon voltas corna atá níos lú ná an voltas corna rátáilte, cuirfear isteach ar oibriú an athsheachadáin.
2, Is chun críocha tástála amháin atá an voltas piocadh agus scaoileadh amach agus ní féidir iad a úsáid mar chritéir dearaidh.
| Coinníoll oibríochta |
| Teagmháil Friotaíocht | 150m |
| Voltas Miondealaithe | Coil chuig teagmhálaithe | 4000VDC |
| Trasna teagmhála | 4000VDC |
| Friotaíocht Inslithe | Oscail teagmhálaithe 1X1011Ω MIN. Teagmhálaithe chuig 1X1011Ω MIN. |
| Cumas | Trasna teagmhála oscailte | 1.0pF |
| Oscail teagmháil le corna | 2.0pF |
| Am Oibriú | 1.0mS |
| Am Eisiúna | 0.25mS |
| Teocht Oibriúcháin | -40 ℃ - 85 ℃ |
| Teocht Stórála | -40 ℃ - 105 ℃ |
| Teocht sádrála | 5 soic. uasmhéid 260 ℃ |

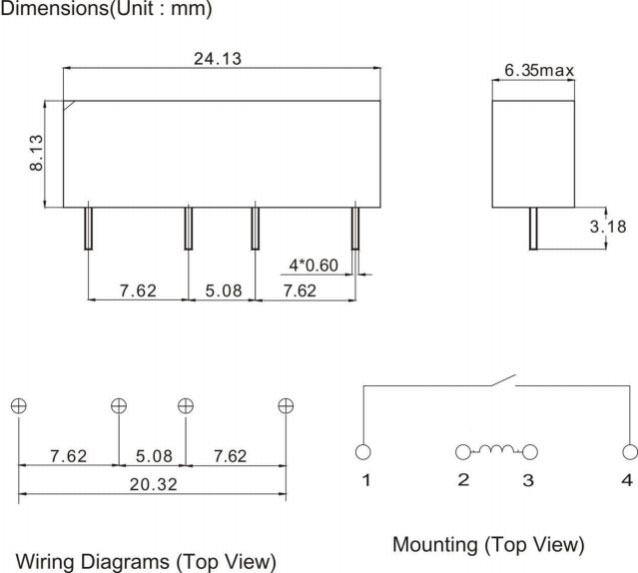

Toisí(mm)
| Faisnéis a ordú |
| SIPHV - 1A 12 1 2 3 |
| 1. Uimhir pháirt: SIPHV 2. Foirm Teagmhála:1A Voltas 3.Coil rátáil(VDC): DC:5,12,24 |
