I. Buntáistí
1. Inoiriúnaitheacht Ard-Ualaigh: Ceadaíonn cumas aistrithe teagmhála ard-reatha 16A do ualaí meánacha go hard-chumhachta a thiomáint go díreach gan gá le ciorcaid aimplithe breise.
2. Inoiriúnaitheacht Láidir Comhshaoil: Láimhseálann friotaíocht ardvoltais luaineachtaí voltais i dtimpeallachtaí casta greille cumhachta, ag laghdú an baol miondealú.
3. Solúbthacht Ard: Cinntíonn raon leathan voltais corna agus pacáistiú caighdeánach PCB comhoiriúnacht le dearaí trealaimh tionscail éagsúla, ag méadú ath-inúsáidteacht táirgí.
II. Struchtúr Táirge agus Gnéithe Suiteála
1. Sonraíochtaí Pacáistithe: Úsáidtear pacáiste PCB 8-PIN le leagan amach réasúnta bioráin, ag éascú táthú uathoibrithe agus cóimeáil mais;
2. Dearadh Dlúth: Comhlíonann an méid dlúth riachtanais suiteáil trealaimh inmheánach dlúth, rud a shábháil spás boird PCB agus cur le miniaturization táirgí.
3. Cineál Struchtúr: Soláthraíonn struchtúr SPDT (Single-Pole Double-Throw) loighic aistrithe soiléir, ag oiriúnú do riachtanais éagsúla lasctha ciorcaid.
III. Cásanna Feidhmchláir is Infheidhme
1. Rialú Tionsclaíoch: Oiriúnach do rialú mótair, tiomáint teagmhálaitheora, agus lascadh ciorcad i dtrealamh uathoibrithe tionsclaíoch;
2. Fearais Baile: Oiriúnach do Rialú Cumhachta agus lascadh ualaigh i bhfearais tí ardchumhachta mar oiriúntóirí aer, meaisíní níocháin agus cuisneoirí;
3. Slándáil agus Trealamh Cumhachta: Infheidhme chun rialú a aistriú i gcórais monatóireachta slándála, soláthairtí UPS Power, agus comhshó ciorcad inverter;
4. Leictreonaic Feithicleach: Is féidir é a úsáid le haghaidh rialú ualaigh fearais leictreacha cúnta i ngluaisteáin (éilíonn sé na sonraíochtaí comhfhreagracha voltais a mheaitseáil).
Sonraí Teagmhála
| Cineál | CY115F |
| Ábhar teagmhála | cóimhiotal airgid |
| Friotaíocht teagmhála | 100mΩ uas.(ag 1A 6VDC) |
| Lucht rátáilte (ualach frithsheasmhach) | 16A 250VAC |
| uas. ag aistriú reatha | 16A |
| uas. voltas a athrú | 277VAC |
| uas. ag aistriú cumhacht | 4432VA |
| Min. ag athrú ualach | 6V 1A |
| Tréithe |
| Am oibriúcháin (ag voltas corna rátáilte) | 15ms Uasmhéid. (Gan dé-óid) |
| Am scaoilte | 5ms Uasmhéid. ( Gan dé-óid) |
| Friotaíocht insliú | Min. 1000MΩ (ag 500VDC) |
| Neart tréleictreach | Idir teagmhálaithe oscailte: 1000VAC, 50/60Hz ar feadh 1 nóiméad |
| Idir corna agus teagmhála:5000VAC, 50/60Hz ar feadh 1 nóiméad |
| Friotaíocht chreathadh | millteach | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Feidhmiúil | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Friotaíocht turrainge | Feidhmiúil | 10G nóim. |
| millteach | 100G nóim. |
| Seasmhacht | Seasmhacht mheicniúil （10800ops./h) | 10000000 ops.(ag teocht an tseomra) |
| Seasmhacht leictreach (360ops./u) | 100000 ops. (ag teocht an tseomra) |
| Teocht chomhthimpeallach | -40 ℃ ~ 85 ℃ (gan comhdhlúthú) |
| Meáchan | Thart. 13.5g |
| Ainmneach voltas (VDC) | Ainmneach ag feidhmiú reatha ±10%(mA) | Friotaíocht choil ±10%(Ω) | Ainmneach operating Fower | Oibriú voltas (Uas.) | Voltas scaoileadh (Mion.) | uas. voltas incheadaithe |
| 5 | 80.00 | 62.5 | Thart ar 0.4W | 75% de ainm voltas | 5% de ainmniúil voltas | 130% den voltas ainmniúil |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Is luachanna tosaigh iad na sonraí a thaispeántar thuas. Ná cuir isteach an voltas uasta incheadaithe ar chorna ar le níos mó ná 10 nóiméad chun róthéamh an thd chorna a sheachaint.

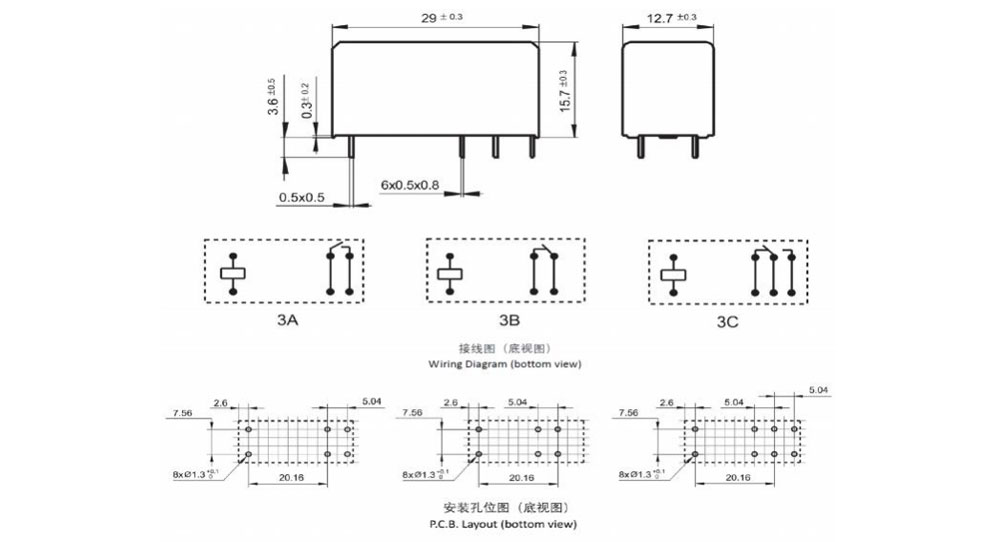

Toise imlíne, Léaráid sreangaithe, leagan amach PCB (Aonad: mm)

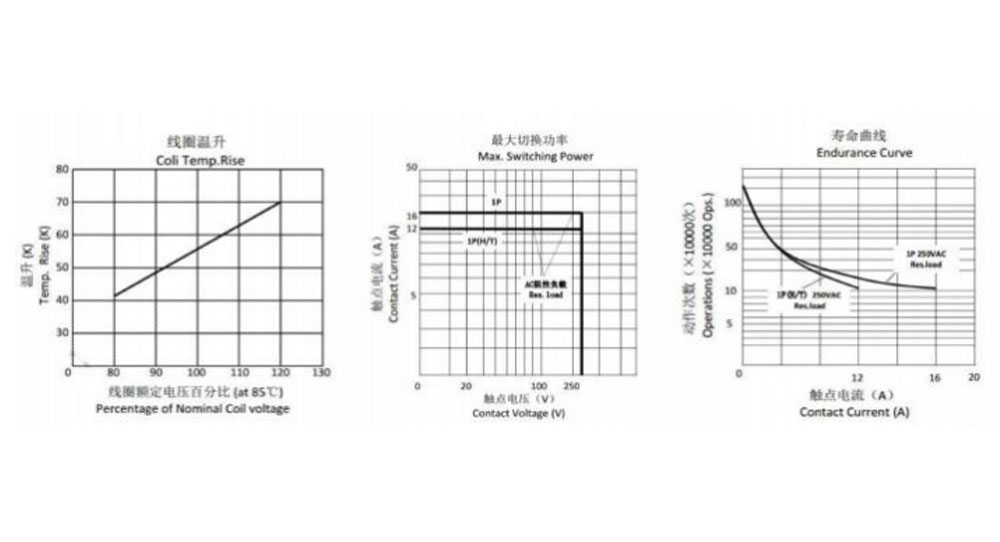

Cuar Saintréith
Eolas Ordú
CY115F - 1 -- C - 12VDC - B - D - T -- XX
2
1: Cineál: CY115F
2: Líon na Pholaí: 1-1Pol
3: Socrú Teagmhála: A-Form A ; Foirm B ; Foirm C
4: Voltas Ainmniúil: 5,6,9,12,18,24,48VDC
5: Imfhálú Dath: B-Dubh
6: Coil Pwor: D-0.4W
7: Tógáil Chosanta: S-Flux proofed,
Is féidir SH- cineál séalaithe a nigh
8: Paraiméadar Speisialta: Cineál Neamh-Chaighdeánach
Litir nó uimhir-Ceanglas speisialta
Ní féidir athsheachadáin fhloscdhíonta a úsáid sa timpeallacht le truailleáin cosúil le H2S, SO2, NO2, deannach, srl.
Ní mholtar glanadh uisce ná próiseáil dromchla tar éis na hathsheachadáin flux-proof a chruinniú ar an PCB.
Séanadh: Is le haghaidh tagartha amháin an tsonraíocht. Is féidir na sonraíochtaí a athrú gan fhógra roimh.
Níorbh fhéidir linn an feidhmíocht go léir agus na paraiméadair go léir a mheas do gach fheidhm féideartha. Mar sin, ba cheart go mbeadh na húsáideoirí sa shuíomh ceart chun roghnú
Táirge oiriúnach dá bhfeidhmchlár féin. Le haghaidh athsheachadáin séalaithe, tar éis an shuiteáil agus glanadh, oscail an poll aerála sa cás roimh úsáid. Má tá aon cheist, déan teagmháil le Chengyuan le haghaidh seirbhísí teicniúla. Mar sin féin, is é an freagracht an úsáideoir a chinneadh cén táirge is cheart a úsáid.
