Gnéithe Táirge:
Athrú Ard Reatha: Coinníonn sé cumas ualaigh de 3A fiú i dtimpeallachtaí ardvoltais, ag tacú le riachtanais aistrithe áit a bhfuil ardvoltas agus sruth ard ar aon dul.
Feidhmíocht Leithlisithe Iontaofa: Úsáideann sé teicneolaíocht lasc giolcach chun aonrú comhartha den scoth a sholáthar, ag cinntiú sábháilteacht an chórais rialaithe.
Roghanna Suiteála Solúbtha: Ar fáil i dhá chumraíocht: cineál PCB agus PCB le cineál sreinge, a oiriúnú do leagan amach boird chiorcaid éagsúla agus riachtanais achar creepage ardvoltais.
Raon Voltas Coil Leathan: Raonta voltas coil ó 5VDC go 24VDC, ag éascú comhoiriúnacht le ciorcaid rialaithe caighdeánach.
Feidhmchláir Ghnáthúla:
Córais Fuinnimh Nua: Úsáidtear iad in inverters fótavoltach (PV) agus córais stórála fuinnimh chun barraí bus ardvoltais DC a athrú agus chun muirearú agus urscaoileadh a rialú.
Trealamh Tástála Ardvoltais: Feidhmíonn sé mar chomhpháirt lárnach lasctha i dtástálaithe ardvoltais chun tástáil voltais agus braite inslithe a sheasamh.
Leictreonaic Cumhachta: Soláthraíonn sé cosaint agus rialú ciorcaid uathoibríoch i dtiontairí cumhachta ardvoltais.
Aerospace: Oiriúnach do chiorcaid rialaithe ardvoltais i dtrealamh eitleonaice, a chomhlíonann caighdeáin sábháilteachta déine.
Rialú Ardvoltais Tionsclaíoch: Úsáidtear é in uathoibriú tionsclaíoch chun trealamh ardvoltais a chosaint agus rialú lasctha ciorcaid.
| Rátáil Teagmhálaithe |
| Socrú Teagmhála | 1 Foirm A 1 Foirm B |
| Rátáil Teagmhálaithe | 50W |
| Voltas Max.witching (DC nó AC PEAK) Uas | DC.7.5KV, |
| Voltas Miondealaithe Íosmhéid | DC.10KV |
| Uas.Switching Reatha | 2.0A |
| uas. Déan Reatha | 3.0A |
| Oibríocht Saol | Leictreach | DC.10000V-1mA 0.5X106 MIN Oibríochtaí(R.L.) |
| Meicniúil | 1*108 MIN Oibríochtaí(R.L.) |
| Coil Paraiméadar (23 ℃) |
| Voltas corna (VDC) | Coil Friotaíocht Ω± 10% | Gnáth-Reatha (mA) | Voltas scaoileadh VDC(Mion) (10% den voltas rátáil) | Pioc suas Voltas VDC(Uasmhéid) (80% den voltas rátáil) |
| Rátáilte | uas |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Aire:1, Má úsáidfear aon voltas corna níos lú ná an voltas cora rátáilte a chuirfear oibríocht an athsheachadáin i gcontúirt.
2. Is chun críocha tástála amháin an voltas bailithe agus scaoilte agus ní déanfar iad a úsáid mar critéir dearaidh.
| Coinníoll oibríochta |
| Teagmháil Resistance | 150m |
| Voltas Miondealaithe | Oscail Teagmhálaithe | DC10KV |
| Teagmhálaithe le COIL | DC20KV |
| Friotaíocht Inslithe | Oscail Teagmhálacha | Oscail teagmhálaithe 1X109ΩMIN.(DC.100V) |
| Teagmhálaithe le COIL | Teagmhálaithe le cornáil 1X109ΩMIN.(DC.100V) |
| Toilleas Leictreaghluaiste | 2.0pF MAX. |
| Am Oibriú | 4.0mS |
| Am Eisiúna | 2.0ms |
| Creathadh | 20G(0~55Hz.1.5mm) |
| Turraing | 30G(11mS, 1/2 Sin Tonn) |
| Teocht Oibriúcháin | -20 ℃ - 70 ℃ |
| torage Teocht | -35 ℃ - 90 ℃ |
| Teocht sádrála | 5 soic. uasmhéid 260 ℃ |

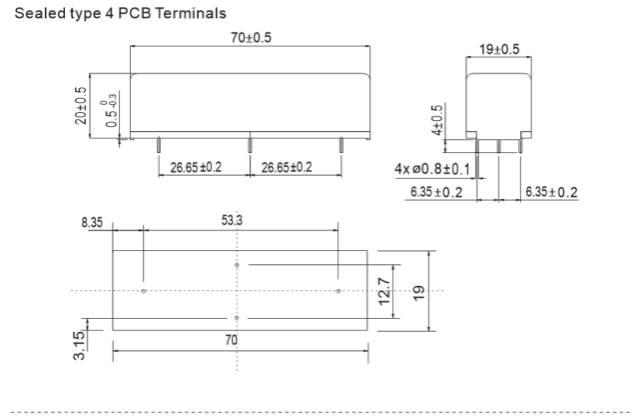

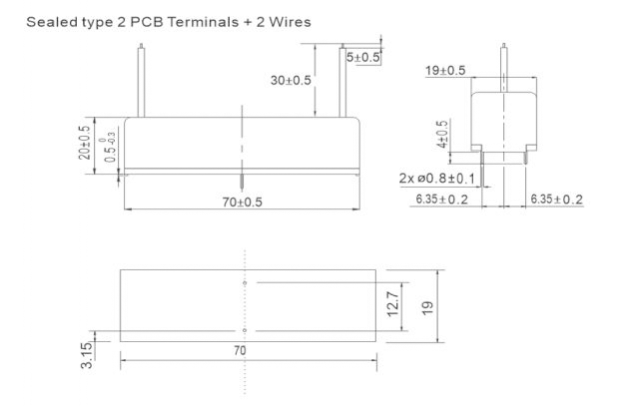

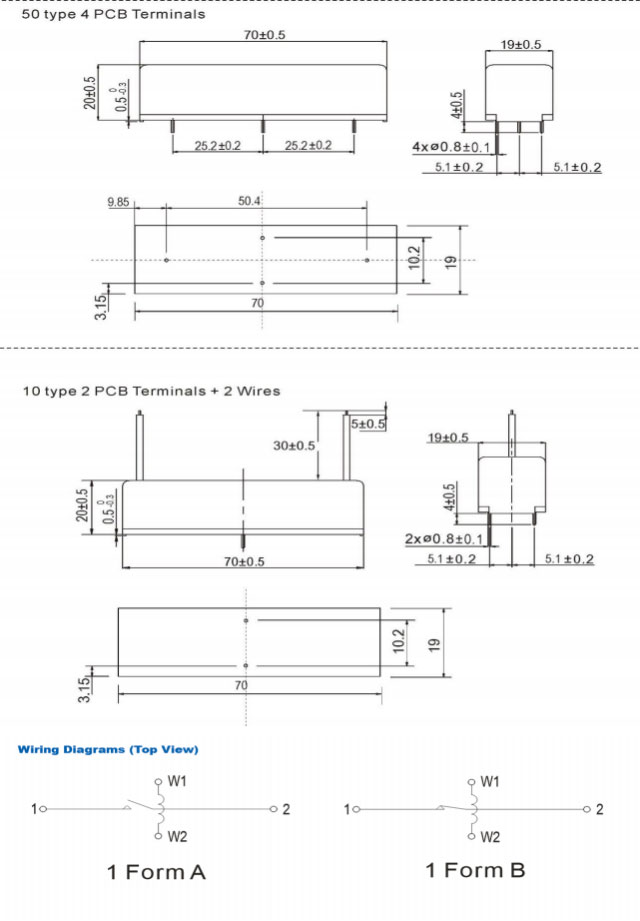

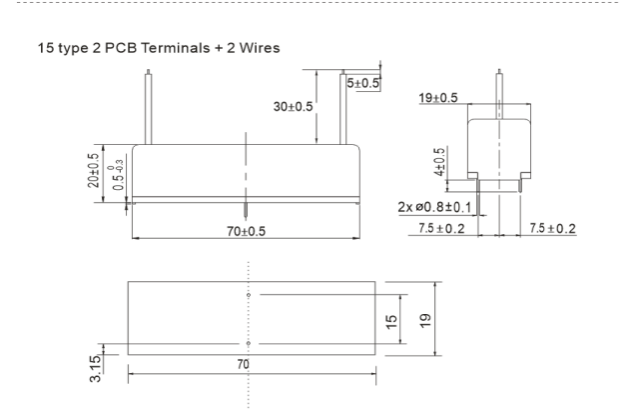

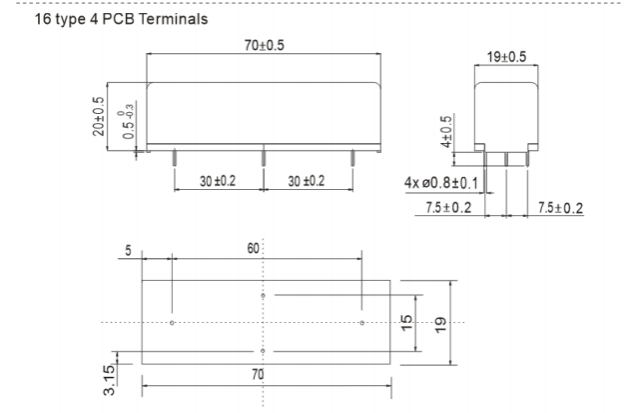

Toisí(mm/Inch)
| Eolas a ordú |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 5 6 |
| 1, uimhir ealaíne: CYHVR 2, voltas rátáil coil (V): DC: 12,24 3, Foirm Teagmhála: A: Gnáthoscailte, B: Gnáthdhún 4, Voltas Miondealaithe Íosmhéid: DC: 10 KV 5, Cineál Críochfoirt: NÍL: cineál PCB, W: PCB Wire 6. Fad críochfoirt: NÍL: Cineál séalaithe, 15: 15 cineál, cineál 16:16, cineál 10:10, 50:50 cineál |
1. Tá Voltas Miondealaithe DC.15KV
2, cineál PCB, cineál PCB Wire
| Rátáil Teagmhálaithe |
| Socrú Teagmhála | 1 Foirm A 1 Foirm B |
| Rátáil Teagmhálaithe | 50W |
| Voltas Max.witching (DC nó AC PEAK) Uas | DC.10KV, |
| Voltas Miondealaithe Íosmhéid | DC. 15KV |
| Uas.Switching Reatha | 2.0A |
| uas. Déan Reatha | 3.0A |
| Oibríocht Saol | Leictreach | DC.10000V-1mA 0.5X106 MIN Oibríochtaí(R. L.) |
| Meicniúil | 1*108 MIN Oibríochtaí(R.L.) |
