Gnéithe Táirge:
Cumas Ard-Aistrithe Teagmhála: Chomh maith leis an ualach caighdeánach 3A, tacaíonn na teagmhálacha le hathrú suas le 16 amp, atá in ann déileáil le héilimh arda reatha mheandarach i gciorcaid.
Tomhaltas Cumhachta Ultra-Íseal: Níl an tomhaltas cumhachta coil ach 0.2W, ag laghdú go mór tomhaltas fuinnimh an chórais, rud a fhágann go bhfuil sé oiriúnach le haghaidh feistí ceallraí-chumhachta nó ísealchumhachta.
Ard Neart Tréleictreach: Cinntíonn neart tréleictreach ard leithlisiú iontaofa leictreach idir ciorcaid ionchuir agus aschuir, ag cosaint ciorcaid rialaithe le sruth.
Dearadh Dlúth: Déanann an struchtúr miniaturized úsáid spáis a bharrfheabhsú, oiriúnach le haghaidh gléasta ard-dlúis ar PCBanna.
Caighdeáin Deimhniúcháin Fhairsing: Deimhnithe ag CQC agus UL, ag cloí le caighdeáin sábháilteachta idirnáisiúnta, ag cinntiú cáilíocht táirgí agus comhlíonadh.
Voltas Coil Solúbtha: Soláthraíonn sé raon leathan voltas coil ó 3VDC go 48VDC, atá inoiriúnaithe go héasca do voltais chiorcaid rialaithe éagsúla.
Feidhmchláir Ghnáthúla:
Uathoibriú Tionsclaíoch: Úsáidtear é chun mótair, comhlaí solenoid, agus ionstraimí uathoibrithe éagsúla a rialú, chun aonrú comhartha agus lascadh ciorcad a bhaint amach.
Baile Cliste: Feidhmeach i rialú soilsithe, rialú mótair imbhalla, agus cásanna eile mar chroí-chomhpháirt le haghaidh rialú ísealchumhachta.
Córais Slándála: Úsáidtear iad in aonaid rialaithe rochtana agus glasála maighnéadacha chun stádas glas dorais a bhrath agus athrú rialaithe.
Trealamh Cumarsáide: Oiriúnach do lasca agus áiseanna cumarsáide eile, atá freagrach as ródú comhartha, cosaint agus leithlisiú.
Cosaint Ciorcaid: Aonraítear sruthanna arda nó ardvoltais i gciorcaid rialaithe chun trasnaíocht agus damáiste do chomhpháirteanna íogaire a chosc.
| Cineál | CHYRA |
| Ábhar teagmhála | cóimhiotal airgid |
| Friotaíocht teagmhála | 100mΩ uas.(ag 1A 16VDC) |
| Lucht rátáilte (ualach frithsheasmhach) | 3A/12V0AC |
| uas. ag aistriú reatha | 3A |
| uas. voltas a athrú | 125VAC |
| uas. ag aistriú cumhacht | 360VA |
| Min. ag athrú ualach | 6V 1A |
Tréithe
| Am oibriúcháin (ag voltas corna rátáilte) | 10ms Uasmhéid. |
| Am scaoilte | 4ms Uasmhéid. |
| Friotaíocht inslithe | Íosmhéid 1000MΩ (500VDC) |
| Neart tréleictreach | Idir teagmhálaithe oscailte: 500VAC, 50/60Hz ar feadh 1 nóiméad |
| Idir corna agus teagmhála: 750VAC, 50/60Hz ar feadh 1 nóiméad |
| Friotaíocht chreathadh | millteach | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Feidhmiúil | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Friotaíocht turrainge | Feidhmiúil | 10G nóim |
| millteach | 10G nóim |
| Seasmhacht | Seasmhacht mheicniúil （10800ops./h) | 10000000 ops.(ag teocht an tseomra) |
| Seasmhacht leictreach (360ops./u) | 100000 ops. (ag teocht an tseomra) |
| Teocht chomhthimpeallach | -40 ℃ ~ 85 ℃ (gan comhdhlúthú) |
| Meáchan | Thart. 3.7g |
| Sonraí Coil (ag 20 ℃) |
| Ainmneach voltas (VDC) | Ainmneach ag feidhmiú reatha ±10%(mA) | Friotaíocht choil ±10%(Ω) | Ainmneach operating cumhacht | Oibriú voltas (Uas.) | Voltas scaoileadh (Mion.) | uas. voltas incheadaithe |
| 3 | 120 | 25 | Timpeall 0.36W | 75% de ainm voltas | 5% de ainmniúil voltas | 130% den voltas ainmniúil |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Thart ar 0.2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Is luachanna tosaigh iad na sonraí a thaispeántar thuas. Ná cuir an uasvoltas incheadaithe i ar an chorna ar le níos mó ná 10 nóiméad chun róthéamh an chorna a sheachaint.

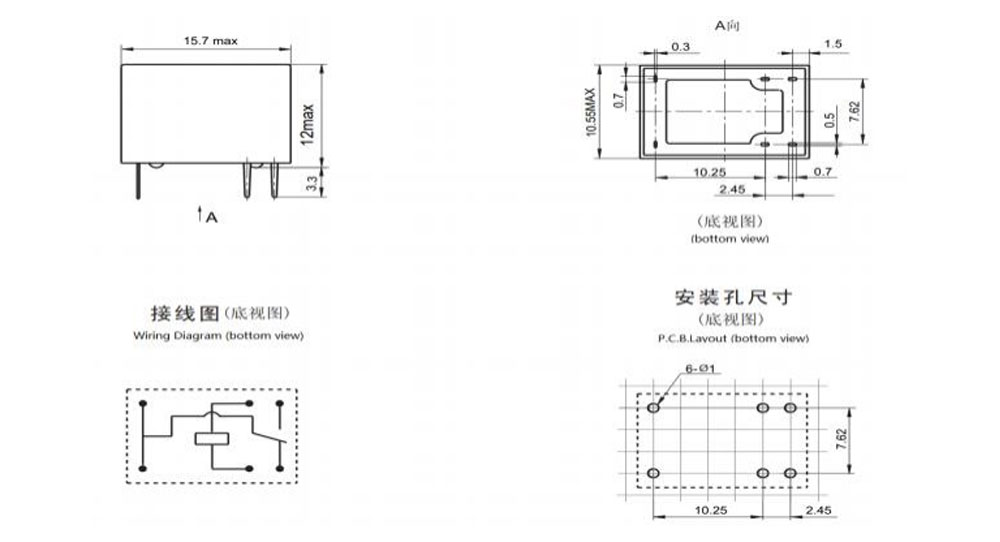

Toise imlíne, Léaráid sreangaithe, leagan amach PCB (Aonad: mm)

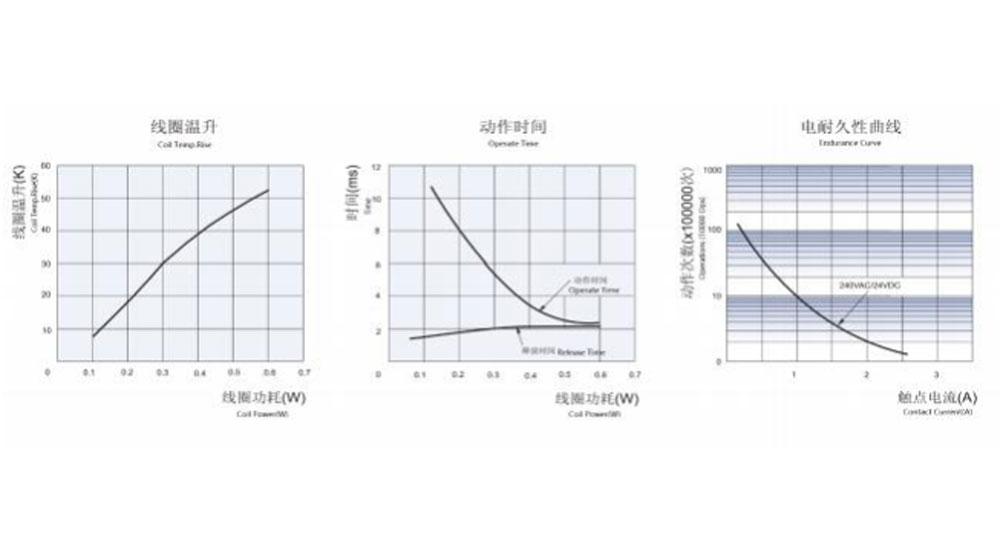

Cuar Saintréith
Eolas Ordú
CHYRA - C -- 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1: Cineál: CHYRA
2: Socrú Teagmhála: C Fom C ; H Ó A ; B Ó B
3: Voltas Ainmniúil: 3,5,6,9,12,24VDC
4: Imfhálú Dath: H-Dubh; L-gorm, Y -Buí
5: Coil Pwor: D-0.36W L-0.2W
6: Tógáil Chosanta: S-Flux proofed,
Cineál SH-Séalaithe in nigh
7: Paraiméadar Speisialta: Cineál Neamh-Chaighdeánach
Litir nó uimhir-Ceanglas speisialta
Ní féidir athsheachadáin fhloscdhíonta a úsáid sa timpeallacht le truailleáin cosúil le H2S, SO2, NO2, deannach, srl.
Ní mholtar glanadh uisce ná próiseáil dromchla tar éis na hathsheachadáin flux-proof a chruinniú ar an PCB.
Tá iarmhír speisialta saincheaptha ar fáil tar éis a mheas ag CHENGYUAN.
Séanadh: Is le haghaidh tagartha amháin an tsonraíocht. Is féidir na sonraíochtaí a athrú gan fhógra roimh.
Níorbh fhéidir linn an feidhmíocht go léir agus na paraiméadair go léir a mheas do gach fheidhm féideartha. Mar sin, ba cheart go mbeadh na húsáideoirí sa shuíomh ceart chun roghnú
táirge oiriúnach dá bhfeidhmchlár féin. Le haghaidh athsheachadáin séalaithe, tar éis an shuiteáil agus glanadh, oscail an poll aerála sa cás roimh úsáid. Má tá aon cheist, déan teagmháil le Chengyuan le haghaidh seirbhísí teicniúla. Mar sin féin, is é an freagracht an úsáideoir a chinneadh cén táirge is cheart a úsáid.
