Buntáistí Táirge:
Sonraíochtaí Iolracha: Tairgeann sé roghanna éagsúla reatha teagmhála (5A/10A/16A/20A), rud a cheadaíonn roghnú solúbtha na hacmhainne ualaigh is oiriúnaí bunaithe ar chásanna sonracha iarratais.
Comhoiriúnacht Gléasta Ard-Dlúis: Dearadh struchtúrach dlúth optamaithe go sonrach le haghaidh timpeallachtaí gléasta ard-dlúis, ag cabhrú le feabhas a chur ar úsáid spáis an bhoird chuaird.
Solúbthacht Láidir: Mar athsheachadán ginearálta, tá sé infheidhme go forleathan maidir le ciorcaid rialaithe tionsclaíochta agus fearas tí éagsúla.
Athrú Teagmhála Cobhsaí: Déanann sé ciorcaid a chur ar siúl agus a mhúchadh go hiontaofa, ag cinntiú cobhsaíocht oibriú trealaimh.
Áirítear ar a phríomh-iarratais coigeartú uathoibríoch, cosaint sábháilteachta, agus lascadh ciorcad.
I réimse na bhfearais tí, úsáidtear an sealaíocht 32F go forleathan i oiriúntóirí aer, cócairí ríse, cuisneoirí, agus steirilitheoirí chun rialú cumhachta agus cosaint ró-ualach a bhaint amach.
Úsáidtear go coitianta é freisin i dtrealamh oifige agus trealamh closamhairc le haghaidh aistriú comhartha agus rialú rialaithe voltais.
Is réimse iarratais tábhachtach eile iad rialú tionsclaíoch, córais slándála, agus leictreonaic feithicleach (amhail aerchóiriú feithicleach agus bainistíocht cumhachta), a chomhlíonann na ceanglais maidir le friotaíocht voltais borrtha agus iontaofacht fhadtéarmach.
Sonraí Teagmhála
| Cineál | CHYRD |
| Ábhar teagmhála | Cóimhiotal airgid: AgSnO2In2O3, AgSnO2, AgNi |
| Friotaíocht teagmhála | 100mΩ uas.(ag 1A 6VDC) |
| Lucht rátáilte (ualach frithsheasmhach) | 5A/10A 250VAC, 10A 125VAC/30VDC ,16A 250VAC |
| uas. ag aistriú reatha | 20A |
| uas. voltas a athrú | 250VAC/30VDC |
| uas. ag aistriú cumhacht | 2500VA/300W |
| Min. ag athrú ualach | 6V 1A |
| Tréithe |
| Am oibriúcháin (ag voltas corna rátáilte) | 10ms Uasmhéid. (Gan dé-óid) |
| Am scaoilte | 5ms Uasmhéid. (Gan dé-óid) |
| Friotaíocht inslithe | Min. 1000MΩ (ag 500VDC) |
| Neart tréleictreach | Idir teagmhálaithe oscailte: 1000VAC, 50/60Hz ar feadh 1 nóiméad |
| Idir corna agus teagmhála: 4000VAC, 50/60Hz ar feadh 1 nóiméad |
| Friotaíocht chreathadh | millteach | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Feidhmiúil | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Friotaíocht turrainge | Feidhmiúil | 10G nóim. |
| millteach | 100G nóim. |
| Seasmhacht | Seasmhacht mheicniúil （10800ops./h) | 10000000 ops.(ag teocht an tseomra) |
| Seasmhacht leictreach (360ops./u) | 100000 ops. (ag teocht an tseomra) |
| Teocht chomhthimpeallach | -40℃ ~ 85℃( gan comhdhlúthú) |
| Meáchan | Thart.4.6g |
| Ainmneach voltas (VDC) | Ainmneach ag feidhmiú reatha ±10%(mA) | Friotaíocht choil ±10%(Ω) | Ainmneach operating cumhacht | Oibriú voltas (Uas.) | Voltas scaoileadh (Mion.) | uas. voltas incheadaithe |
| 3 | 150 | 20 | Timpeall 0.45W | 75% den ainm voltas | 5% de ainmniúil voltas | 130% den voltas ainmniúil |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Thart ar 0.2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
Is luachanna tosaigh iad na sonraí a thaispeántar thuas. Ná cuir isteach an voltas uasta incheadaithe ar chorna ar le níos mó ná 10 nóiméad chun róthéamh an ú dara cóna a sheachaint.

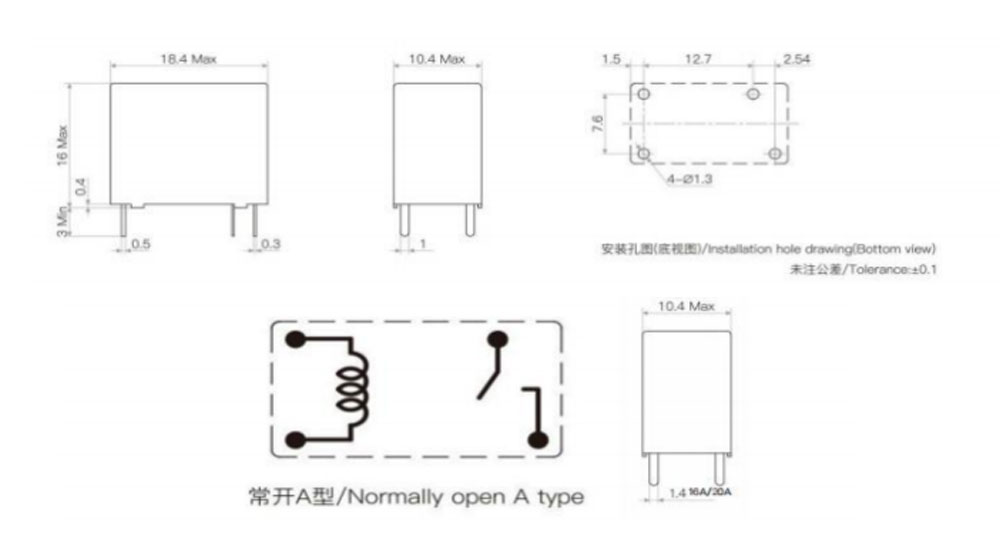

Toise imlíne, Léaráid sreangaithe, leagan amach PCB (Aonad:mm)

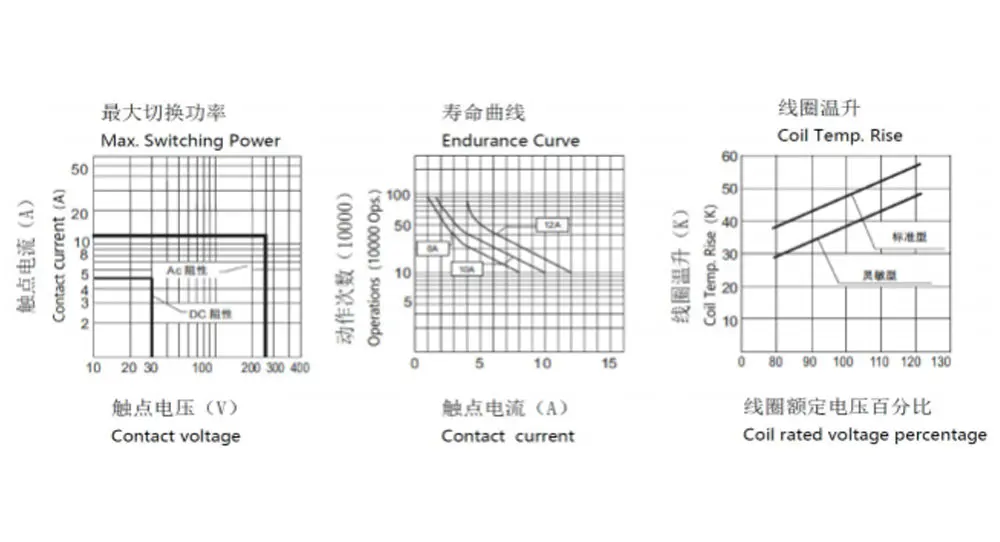

Cuar Saintréith
Eolas Ordú
CHYRD - 1 -- A - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Cineál:CHYRD
2: Líon na Polai: 1-1Pol
3: Socrú Teagmhála: A-Ó A
4: Voltas Ainmniúil: 3,5,6,9, 12, 18,24VDC
5: Imfhálú Dath: B-Dubh
6: Coil Pwor: D-0.45W L-0.2W
7: Tógáil Chosanta: S-Flux proofed,
Is féidir SH- cineál séalaithe a nigh
8: Paraiméadar Speisialta: Cineál Nialasach
Litir nó uimhir-Ceanglas speisialta
Ní féidir athsheachadáin flux-proof a úsáid sa chomhshaol le truailleáin cosúil le H2S, SO2, NO2, deannach, etc.
Ní mholtar glanadh uisce nó próiseáil dromchla tar éis na hathsheachadáin flux-proof a chur le chéile ar an PCB.
Séanadh: Is le haghaidh tagartha amháin an tsonraíocht. Tá na sonraíochtaí faoi réir athraithe gan fógra a thabhairt roimh ré.
Níorbh fhéidir linn an fheidhmíocht go léir agus na paraiméadair go léir a mheas do gach feidhmchlár féideartha. Mar sin, ba cheart go mbeadh na húsáideoirí sa riocht ceart chun roghnú
Táirge oiriúnach dá n-iarratas féin. Le haghaidh sealaíochta séalaithe, tar éis a shuiteáil agus a ghlanadh, le do thoil oscail an poll aerála sa chás roimh úsáid. Má tá aon cheist agat, téigh i dteagmháil le Chengyuan le haghaidh seirbhísí teicniúla. Mar sin féin, is ar an úsáideoir atá an fhreagracht a chinneadh cén táirge ar cheart a úsáid.
