Príomhghnéithe
Friotaíocht Teagmhála Íseal: Tá na hábhair teagmhála agus an struchtúr optamaithe le haghaidh comharthaí beaga, ag cinntiú seoltacht chobhsaí fadtéarmach agus ag laghdú maolú comhartha.
Voltas Leithlisithe Ard: Cosnaíonn ardvoltas inslithe idir an corna agus na teagmhálaithe go héifeachtach crosstalk comhartha agus trasnaíocht sheachtrach.
Freagra Tapa: Tugann dearadh an chórais leictreamaighnéadach tús áite do luas oibriúcháin, ag comhlíonadh na gceanglas ama maidir le ródú tapa comharthaí agus athrú i dtrealamh cumarsáide.
Saol Fada Leictreach: Soláthraíonn sé marthanacht teagmhála den scoth faoi ualach rátáilte, ag cinntiú iontaofacht fadtéarmach an trealaimh.
Príomhiarratais
Trealamh Cumarsáide: Úsáidtear é le haghaidh lascadh comhartha nó rialú cumhachta i lasca líonra, stáisiúin bonn, agus trealamh eile chun an ciorcad a rialú ar siúl / as.
Trealamh Oifige agus Forimeallaigh Ríomhaireachta: Mar shampla, printéirí, scanóirí, nó soláthairtí cumhachta UPS, a rialaíonn tús agus stad an phríomhchiorcaid tríd an sealaíocht.
Córais Aláraim Slándála: Mar eilimint lasctha i gciorcaid aláraim, freagairt do chomharthaí rialaithe chun aláraim a spreagadh nó gléasanna eile a ghníomhachtú.
Trealamh Liachta: Úsáideann sé a shaintréithe leithlisithe leictreach chun sábháilteacht othar agus trealaimh a chinntiú, ag oibriú go cobhsaí in ionstraimí diagnóiseacha nó i dtrealamh monatóireachta.
Uathoibriú Tionsclaíoch: Tá roinnt samhlacha oiriúnach do chórais PLC nó do rialú mótair, rud a chumasaíonn leagan amach dlúth trí shuiteáil sádrála PCB.
Sonraí Teagmhála
| Cineál | CHYRB |
| Ábhar teagmhála | cóimhiotal airgid |
| Friotaíocht teagmhála | 100mΩ uas.(ag 1A 16VDC) |
| Lucht rátáilte (ualach frithsheasmhach) | 1A 120VAC |
| uas. ag aistriú reatha | 2A |
| uas. voltas a athrú | 277VAC |
| uas. ag aistriú cumhacht | 554VA |
| Min. ag athrú ualach | 6V 1A |
| Tréithe |
| Am oibriúcháin (ag voltas corna rátáilte) | 7ms Uasmhéid. (Gan dé-óid) |
| Am scaoilte | 4ms Uas. (Gan dé-óid) |
| Friotaíocht inslithe | Íosmhéid 1000MΩ (500VDC) |
| Neart tréleictreach | Idir teagmhálacha oscailte: 750VAC, 50 / 60Hz ar feadh 1 nóiméad |
| Idir corna agus teagmhála: 1000VAC, 50/60Hz ar feadh 1min |
| Friotaíocht chreathadh | millteach | 10-55Hz, ag aimplitiúid dhúbailte 1.5 mm |
| Feidhmiúil | 10-55Hz, ag aimplitiúid dhúbailte 1.5 mm |
| Friotaíocht turraing | Feidhmiúil | 10G nóim |
| millteach | 10G nóim |
| Seasmhacht | Seasmhacht mheicniúil (10800ops./h) | 10,000,000 ops. (ag teocht an tseomra) |
| Seasmhacht leictreach (360 ops./u) | 100,000 ops. (ag teocht an tseomra) |
| Teocht chomhthimpeallach | -40 ℃ ~ 85 ℃ (gan comhdhlúthú) |
| Meáchan | Thart.4.6g |
| Ainmneach voltas (VDC) | Ainmneach ag feidhmiú reatha ±10%(mA) | Friotaíocht choil ±10%(Ω) | Ainmneach operating cumhacht | Oibriú voltas (Uas.) | Voltas scaoileadh (Mion.) | uas. voltas incheadaithe |
| 3 | 50 | 60 | Timpeall 0.15W | 75% de ainm voltas | 5% de ainmniúil voltas | 130% den voltas ainmniúil |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Timpeall 0.20W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Timpeall 0.36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
Is luachanna tosaigh iad na sonraí a thaispeántar thuas. Ná cuir isteach an voltas uasta incheadaithe ar chorna ar le níos mó ná 10 nóiméad chun róthéamh an ú dara cóna a sheachaint.

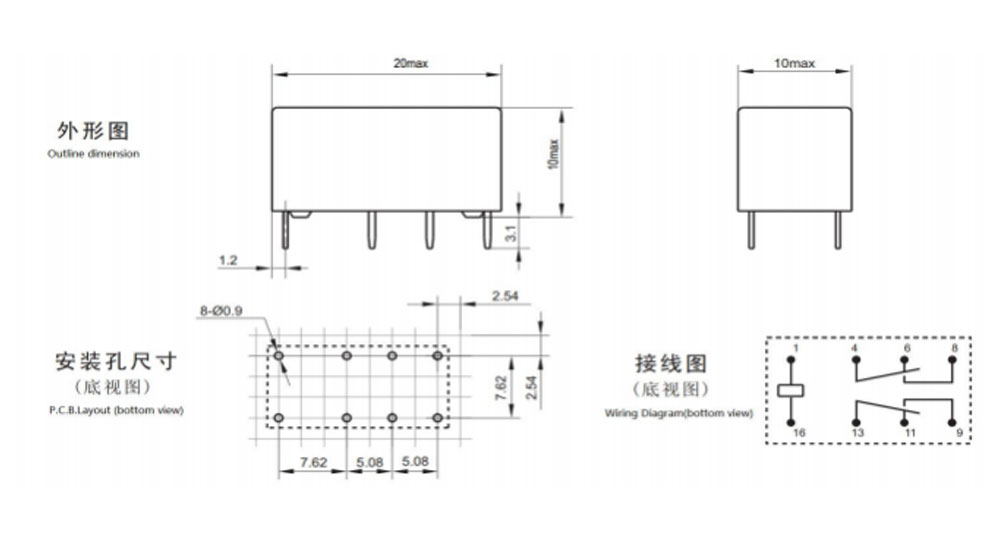

Toise imlíne, Léaráid sreangaithe, leagan amach PCB (Aonad:mm)

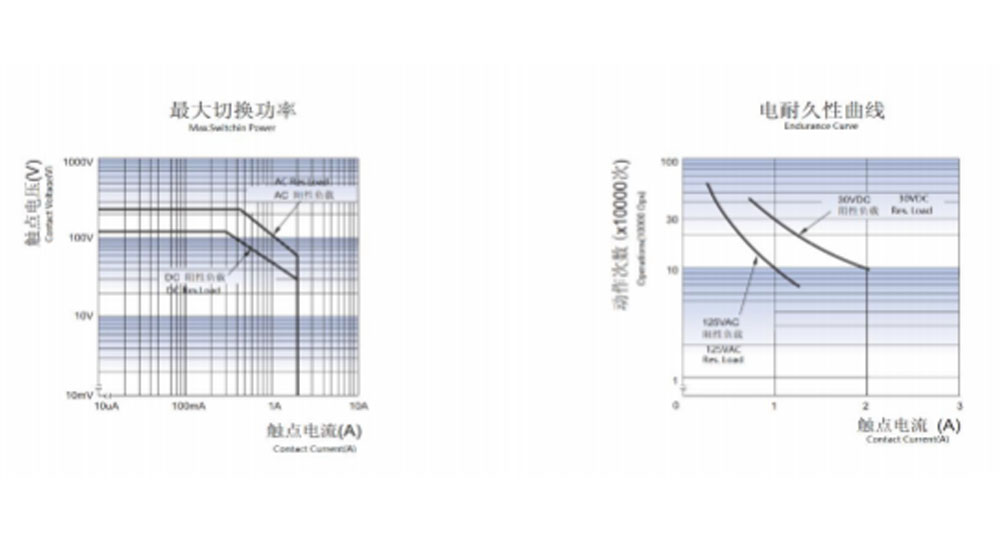

Cuves Saintréith
Eolas Ordú
CHYRB -- 2 - C - 12VDC - H - D - S - XX
1 2 3 4 5 6 7 8
1: Cineál: CHYRB
2: Líon na Pholaí: 2-2Pole
3: Socrú Teagmhála: C Ó C ; H Ó A ; B Ó B
4: Voltas ainmniúil: 3,5,6,9, 12, 18,24,48VDC
5: Dath an Imfhálaithe, Y-Buí; H-Dubh; L-Gorm
6: Coil Pwor: D-0.36W H-0.2W
7: Tógáil Chosanta: S-Flux proofed,
Is féidir SH- cineál séalaithe a nigh
8: Paraiméadar Speisialta: Cineál Nialasach
Litir nó uimhir-Ceanglas speisialta
Ní féidir athsheachadáin flux-proof a úsáid sa chomhshaol le truailleáin cosúil le H2S, SO2, NO2, deannach, etc.
Ní mholtar glanadh uisce nó próiseáil dromchla tar éis na hathsheachadáin flux-proof a chur le chéile ar an PCB.
Tá iarmhír speisialta saincheaptha ar fáil tar éis do CHENGYUAN é a mheas.
Séanadh: Is le haghaidh tagartha amháin an tsonraíocht. Tá na sonraíochtaí faoi réir athraithe gan fógra a thabhairt roimh ré.
Níorbh fhéidir linn an fheidhmíocht go léir agus na paraiméadair go léir a mheas do gach feidhmchlár féideartha. Mar sin, ba cheart go mbeadh na húsáideoirí sa riocht ceart chun roghnú
Táirge oiriúnach dá n-iarratas féin. Le haghaidh sealaíochta séalaithe, tar éis a shuiteáil agus a ghlanadh, le do thoil oscail an poll aerála sa chás roimh úsáid. Má tá aon cheist agat, téigh i dteagmháil le Chengyuan le haghaidh seirbhísí teicniúla. Mar sin féin, is ar an úsáideoir atá an fhreagracht a chinneadh cén táirge ar cheart a úsáid.
