Gnéithe:
• Cumas luchtaithe: 5A lascadh teagmhála
• Ultra-tanaí, ultra-bheag, oiriúnach le haghaidh gléasta ard-dlúis (leithead 5mm, airde 12.5mm)
• Seasann suas le 3000V
• Ard-íogaireacht, tomhaltas cumhachta de 0.12W amháin
Feidhmchláir Ghnáthúla:
Uathoibriú Tionscail agus Ciorcaid Rialaithe: Faightear go coitianta i dtrealamh cumarsáide, trealamh líonra, ionstraimí tomhais, agus córais rialaithe ardaitheoir, ag feidhmiú lascadh ciorcad, cosaint sábháilteachta, nó feidhmeanna cosanta forshrutha.
Leictreonaic Feithicleach agus Réimsí Fuinnimh Nua: Feidhmeach i dtrealamh infheithicle, i gcórais bhainistíochta fuinnimh nua, etc., ag comhlíonadh na gceanglas aistrithe iontaofa i dtimpeallachtaí feithicleach.
Leictreonaic Leighis agus Aeraspáis: I dtrealamh leighis, monatóireacht slándála, agus feidhmchláir aeraspáis ina bhfuil gá le cobhsaíocht ard, soláthraíonn sé leithlisiú agus cosaint ciorcaid.
Sonraí Teagmhála
| Cineál | CY49F |
| Ábhar teagmhála | cóimhiotal airgid |
| Friotaíocht teagmhála | 100mΩ uas.(ag 1A 16VDC) |
| Lucht rátáilte (ualach frithsheasmhach) | 5A250VAC /30VDC |
| uas. ag aistriú reatha | 5A |
| uas. voltas a athrú | 270VAC |
| uas. ag aistriú cumhacht | 1250VA/150W |
| Min. ag athrú ualach | 6V 1A |
| Tréithe |
| Am oibriúcháin (ag voltas corna rátáilte) | ≤ 10ms Uasmhéid. |
| Am scaoilte | ≤ 5ms Uasmhéid. |
| Friotaíocht insliú | Íosmhéid 1000MΩ (500VDC) |
| Neart tréleictreach | Idir teagmhálaithe oscailte: 1000VAC, 50/60Hz ar feadh 1 nóiméad |
| Idir corna agus teagmhála:3000VAC, 50/60Hz ar feadh 1 nóiméad |
| Friotaíocht chreathadh | millteach | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Feidhmiúil | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Friotaíocht turrainge | Feidhmiúil | 10G nóim |
| millteach | 10G nóim |
| Seasmhacht | Seasmhacht mheicniúil （10800ops./h) | 10000000 ops.(ag teocht an tseomra) |
| Seasmhacht leictreach (360ops./u) | 100000 ops. (ag teocht an tseomra) |
| Teocht chomhthimpeallach | -40 ℃ ~ 85 ℃ (gan comhdhlúthú) |
| Meáchan | Thart. 3g |
| Sonraí Coil (ag 20 ℃) |
| Ainmneach voltas (VDC) | Ainmneach ag feidhmiú reatha ±10%(mA) | Friotaíocht choil ±10%(Ω) | Ainmneach operating cumhacht | Oibriú voltas (Uas.) | Voltas scaoileadh (Mion.) | uas. voltas incheadaithe |
| 5 | 24 | 208 | Thart ar 0.12W | 75% de ainm voltas | 5% de ainmniúil voltas | 130% den voltas ainmniúil |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Thart ar 0.18W |
Is luachanna tosaigh iad na sonraí a thaispeántar thuas. Ná cuir isteach an voltas uasta incheadaithe ar chorna ar le níos mó ná 10 nóiméad chun róthéamh an thd chorna a sheachaint.

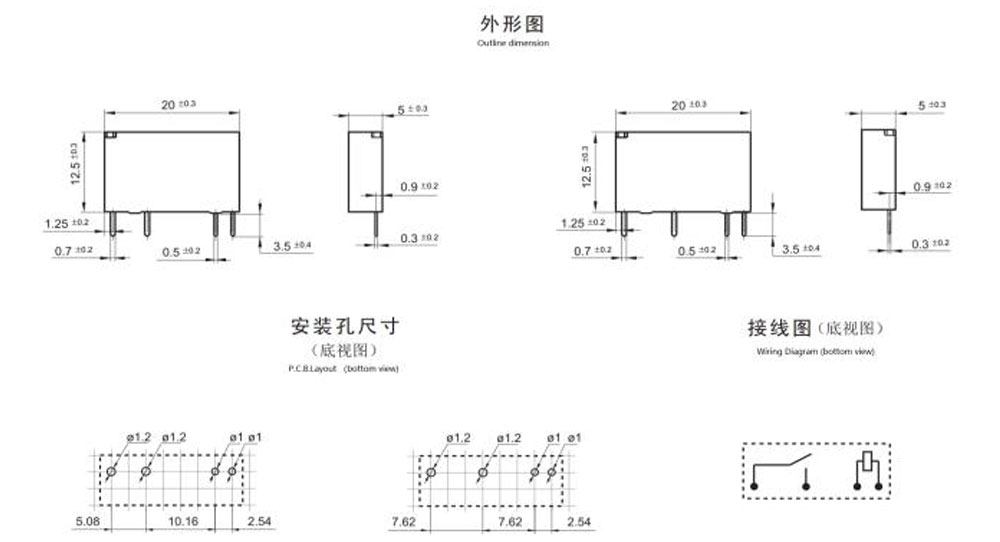

Toise imlíne, Léaráid sreangaithe, leagan amach PCB (Aonad:mm)

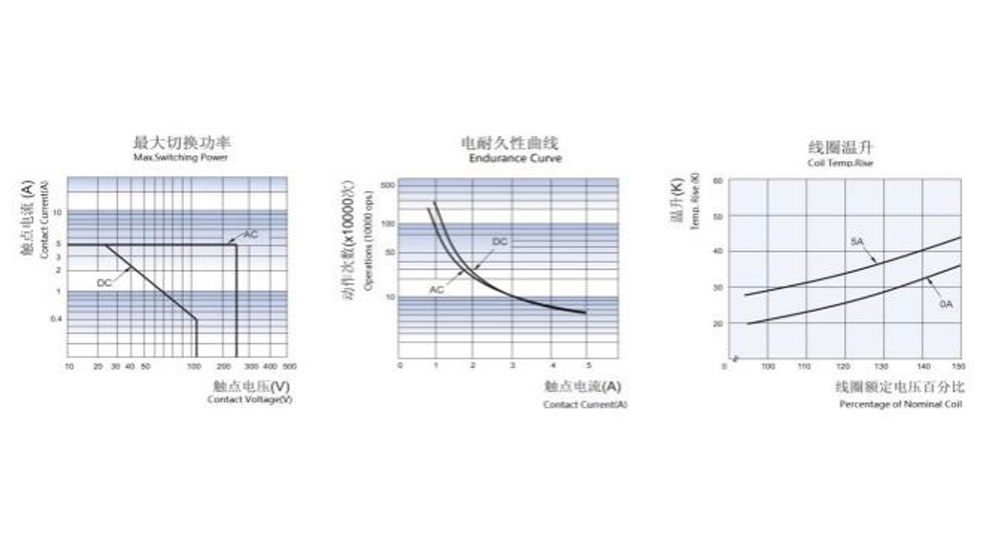

Cuar Saintréith
Eolas Ordú
CY49F - 12VDC - S -- Y - B - - B -- S- XX
2
1: Cineál: CY49F
2: Voltas Ainmniúil: 5,6,9,12,18,24VDC
3: PIN teagmhála fad: F:5.08mm S: 7.62mm
4: Cineál teagmhála:Y: Teagmháil aonair, E: Teagmháil Bifurcated
5: Imfhálú Catagóir : B léirítear an búcla crios. Dada: Ní bhfuil
6: Imfhálú Dath: H-Black; B-Bán
7: Tógáil Chosanta: S-Flux proofed,
Cineál SH-Séalaithe in nigh
8: Paraiméadar Speisialta: Cineál Neamh-Chaighdeánach
Litir nó uimhir-Ceanglas speisialta
Ní féidir athsheachadáin fhloscdhíonta a úsáid sa timpeallacht le truailleáin cosúil le H2S, SO2, NO2, deannach, srl.
Ní mholtar glanadh uisce ná próiseáil dromchla tar éis na hathsheachadáin flux-proof a chruinniú ar an PCB.
Séanadh: Is le haghaidh tagartha amháin an tsonraíocht. Is féidir na sonraíochtaí a athrú gan fhógra roimh.
Níorbh fhéidir linn an feidhmíocht go léir agus na paraiméadair go léir a mheas do gach fheidhm féideartha. Mar sin, ba cheart go mbeadh na húsáideoirí sa shuíomh ceart chun roghnú
Táirge oiriúnach dá bhfeidhmchlár féin. Le haghaidh athsheachadáin séalaithe, tar éis an shuiteáil agus glanadh, oscail an poll aerála sa cás roimh úsáid. Má tá aon cheist, déan teagmháil le Chengyuan le haghaidh seirbhísí teicniúla. Mar sin féin, is é an freagracht an úsáideoir a chinneadh cén táirge is cheart a úsáid.
