Gnéithe Táirge:
• Acmhainn Athraithe Ard-Ualach: Tacaíonn na teagmhálaithe le 8 amps den athrú reatha, ag rialú ciorcaid ardchumhachta go héifeachtach agus ag freastal ar riachtanais ualaigh éagsúla.
• Dearadh Tomhaltas Cumhachta Íseal: Tá íogaireacht an choil chomh híseal le 0.4W, ag cuidiú le tomhaltas fuinnimh gléas iomlán agus giniúint teasa a laghdú.
• Seasamh Ardvoltais agus Leithlisiú: Sroicheann an voltas frithsheasmhach idir an corna agus na teagmhálacha 5000 volta, ag soláthar aonrú iontaofa leictreach agus ag cinntiú oibriú sábháilte.
• Struchtúr Dlúth: Déanann an méid beag úsáid spáis a bharrfheabhsú, rud a fhágann go bhfuil sé oiriúnach le haghaidh gléasta dlúth ar chláir chiorcaid phriontáilte.
• Rialú Íogaire: Rialaíonn sé ciorcaid ardchumhachta le comharthaí laga, ag cumasú cianrialú agus leithlisiú i gcórais uathoibrithe.
Feidhmchláir Ghnáthúla:
• Fearais Baile: Úsáidtear é i meaisíní níocháin, oiriúntóirí aer, oighinn micreathonn, agus gléasanna eile chun mótair nó eilimintí teasa a rialú i gciorcad.
• Uathoibriú Tionsclaíoch: Oiriúnach do chórais rialaithe PLC, thiomáineann mótair agus comhla solenoid, ag soláthar lascadh uathoibrithe cobhsaí.
• Trealamh Fuinnimh Nua: Feidhmithe i soláthairtí cumhachta do-bhriste UPS, córais stórála fuinnimh, agus inverters mar lasc uathoibríoch iontaofa.
• Baile Cliste: Úsáidtear é chun oiriúntóirí aer, téamh underfloor, cuirtíní, agus córais eile le haghaidh cianbhainistíocht Chliste a rialú.
• Trealamh Closamhairc agus Taispeána: Úsáidtear é i gcórais fuaime, i monatóirí, agus i bhfeistí eile chun aistriú cruinn comharthaí agus cumhachta a chinntiú.
Sonraí Teagmhála
| Cineál | CY115F |
| Ábhar teagmhála | cóimhiotal airgid |
| Friotaíocht teagmhála | 100mΩ Uasmhéid.(ag 1A 6VDC) |
| Lucht rátáilte (ualach frithsheasmhach) | 8A 250VAC |
| uas. ag aistriú reatha | 10A |
| uas. voltas a athrú | 277VAC |
| uas. ag aistriú cumhacht | 2500VA |
| Min. ag athrú ualach | 6V 1A |
| Tréithe |
| Am oibriúcháin (ag voltas corna rátáilte) | 15ms Uas. (Gan dé-óid) |
| Am scaoilte | 5ms Uas. (Gan dé-óid) |
| Friotaíocht inslithe | Min. 1000MΩ (ag 500VDC) |
| Neart tréleictreach | Idir teagmhálacha oscailte: 1000VAC, 50/60Hz ar feadh 1min |
| Idir corna agus teagmhála: 5000VAC, 50/60Hz ar feadh 1min |
| Idir tacair teagmhála: 2,500VAC, 50/60Hz ar feadh 1 nóiméad |
| Friotaíocht chreathadh | millteach | 10-55Hz, ag aimplitiúid dhúbailte 1.5 mm |
| Feidhmiúil | 10-55Hz, ag aimplitiúid dhúbailte 1.5 mm |
| Frithsheasmhacht turraing | Feidhmiúil | 10G nóim. |
| millteach | 100G nóim. |
| Seasmhacht | Seasmhacht mheicniúil (10800ops./h) | 10000000 ops. (ag teocht an tseomra) |
| Seasmhacht leictreach (360 ops./u) | 100000 ops. (ag teocht an tseomra) |
| Teocht chomhthimpeallach | -40 ℃ ~ 85 ℃ (gan comhdhlúthú) |
| Meáchan | Thart.13.5g |
| Sonraí Coil (ag 20 ℃) |
| Ainmneach voltas (VDC) | Ainmneach ag feidhmiú reatha ±10%(mA) | Friotaíocht choil ±10%(Ω) | Ainmneach operating cumhacht | Oibriú voltas (Uas.) | Voltas scaoileadh (Mion.) | uas. voltas incheadaithe |
| 5 | 80.00 | 62.5 | Thart ar 0.4W | 75% de ainm voltas | 5% de ainmniúil voltas | 130% den voltas ainmniúil |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Is luachanna tosaigh iad na sonraí a thaispeántar thuas. Ná cuir an uasvoltas incheadaithe i ar an chorna ar le níos mó ná 10 nóiméad chun róthéamh an chorna a sheachaint.

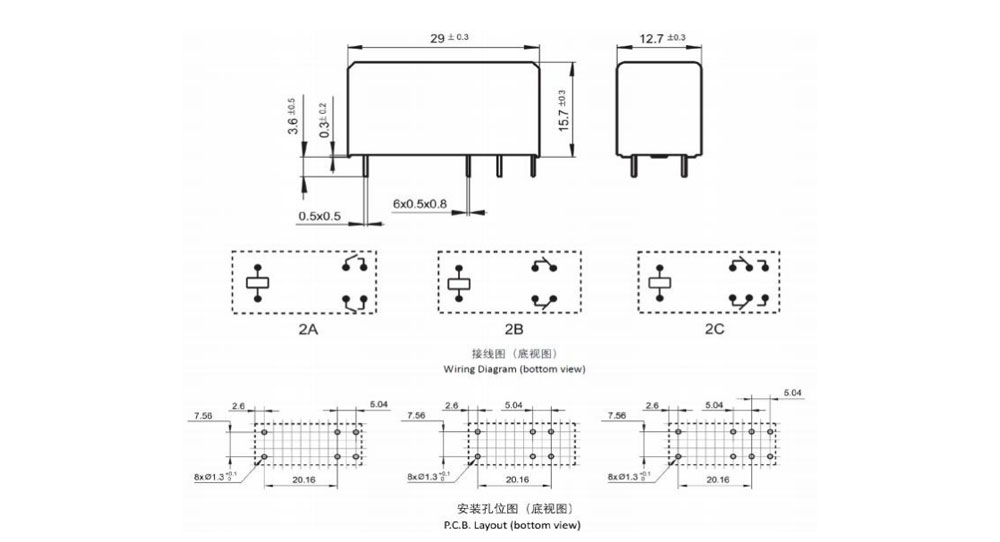

Toise imlíne, Léaráid sreangaithe, leagan amach PCB (Aonad:mm)

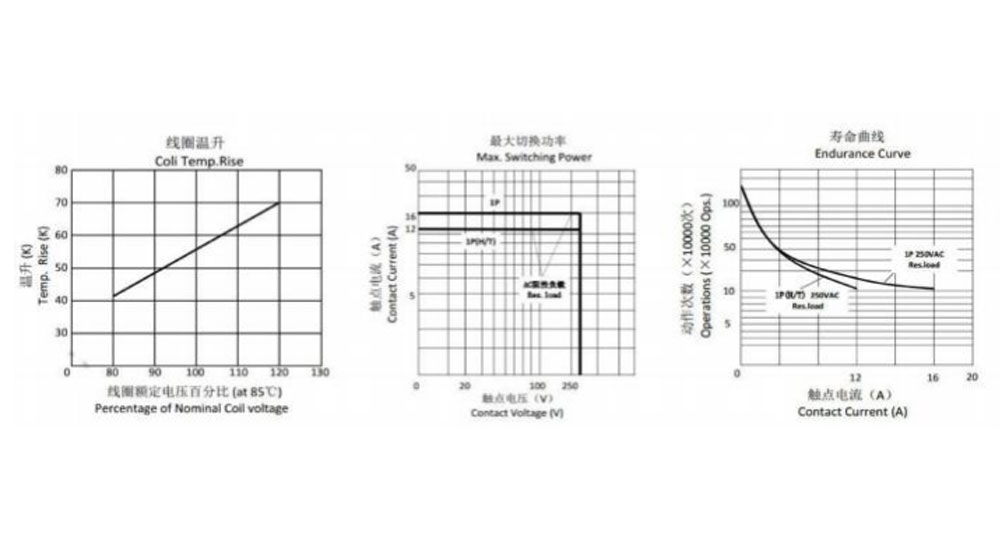

Cuar Saintréith
Eolas Ordú
CY115F -- 2 -- C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Cineál: CY115F
2: Líon na Pholaí: 2-2Pole
3: Socrú Teagmhála: A-Form A ; Foirm B ; Foirm C
4: Voltas Ainmniúil: 5,6,9,12,18,24,48VDC
5: Imfhálú Dath: B-Dubh
6: Coil Pwor: D-0.4W
7: Tógáil Chosanta: S-Flux proofed,
Cineál SH-Séalaithe nite
8: Paraiméadar Speisialta: Cineál Nialasach
Litir nó uimhir-Ceanglas speisialta
Ní féidir athsheachadáin fhloscdhíonach a úsáid sa chomhshaol le truailleáin cosúil le H2S , SO2 , NO2 , deannach, srl.
Ní mholtar uisce a ghlanadh ná próiseas dromchla tar éis na hathsheachadáin flux-proof a bheith cruinnithe ar PCB.
Séanadh: Tá an tsonraíocht le tagairt amháin . Is féidir na sonraíochtaí a athrú gan fhógra roimh.
Níorbh fhéidir linn an feidhmíocht go léir agus na paraiméadair go léir a mheas do gach fheidhm is féidir. Mar sin ba cheart do na húsáideoirí sa shuíomh ceart a roghnú
táirge oiriúnach dá bhfeidhmchlár féin. Le haghaidh athsheachadáin séalaithe, tar éis an glantachán fuinneog suiteála, oscail an poll aerála sa cás roimh úsáid . Má tá aon cheist , déan teagmháil le Chengyuan le haghaidh seirbhísí teicniúla. Mar sin féin is é an freagracht an úsáideoir a chinneadh cén táirge is cheart a úsáid.
