Gnéithe:
Oiriúnú Luchtaithe Ard: Cumas aistrithe teagmhála 17 amp, ag clúdach sonraíochtaí iolracha ualaigh (2 shraith de 5A/8A, 1 sraith de 10A/12A/16A), atá oiriúnach do riachtanais éagsúla ciorcad cumhachta;
Struchtúr DPDT: Ceadaíonn dearadh cuaille dúbailte dhá shraith ciorcad a aistriú go comhuaineach/neamhspleách, ag leathnú na bhfeidhmeanna rialaithe agus ag laghdú líon na gcomhpháirteanna.
Insliú Seasamh Ardvoltais: Seasann 5000 volta idir an corna agus na teagmhálacha, feidhmíocht inslithe den scoth, ag laghdú an baol miondealú ciorcaid;
Comhoiriúnacht Leathan Voltais: Raon voltas coil 3VDC-48VDC, ag luí go díreach le ciorcaid rialaithe éagsúla gan gá le comhpháirteanna comhshó voltas breise;
Suiteáil Dlúth: Méid beag, struchtúr 8-bioráin, oiriúnach le haghaidh leagan amach PCB ard-dlúis, rud a shábháil spás trealaimh inmheánach;
Deimhniú Údarásach: Deimhnithe ag TUV agus CQC, a chomhlíonann caighdeáin sábháilteachta idirnáisiúnta agus intíre, atá oiriúnach do mhargaí réigiúnacha iolracha.
Oibríocht Cobhsaí: Rialú lascadh iontaofa bunaithe ar phrionsabail leictreamaighnéadacha, friotaíocht teagmhála cobhsaí, freagra tapa, oiriúnach le haghaidh oibriú leanúnach i dtimpeallachtaí ísealchumhachta.
Tionól Áisiúil: Éascaíonn struchtúr rialta 8-bioráin sádráil uathoibrithe, feabhas a chur ar éifeachtúlacht táirgthe agus laghdú earráidí cóimeála. Infheidhme
Cásanna:
Réimse tionsclaíoch: Athrú comharthaí agus rialú cumhachta do threalamh uathoibrithe tionsclaíoch, córais rialaithe PLC, agus córais leictreacha uirlisí meaisín;
Cosaint soláthair cumhachta: Ciorcaid aistrithe do chórais soláthair cumhachta do-idirbhriste UPS, ag cinntiú soláthar cumhachta leanúnach;
Fearais tí: Ciorcaid rialaithe le haghaidh fearais tí móra cosúil le meaisíní níocháin, cuisneoirí, agus oiriúntóirí aer, a chumasaíonn aistriú ualaigh agus roghnú mód;
Closamhairc agus slándáil: Athrú comhartha do threalamh fuaime, agus rialú ciorcad do chórais aláraim slándála;
Feistí leictreonacha eile: Ciorcaid rialaithe do theilifíseáin (teilifíseáin), agus modúil bhainistíochta cumhachta d'ionstraimí leictreonacha beaga.
Sonraí Teagmhála
| Cineál | CYF2 |
| Ábhar teagmhála | cóimhiotal airgid |
| Friotaíocht teagmhála | 100mΩ uas.(ag 1A 16VDC) |
| Lucht rátáilte (ualach frithsheasmhach) | 5A/8A 250VAC |
| uas. ag aistriú reatha | 8A |
| uas. voltas a athrú | 277VAC |
| uas. ag aistriú cumhacht | 2216VA |
| Min. ag athrú ualach | 6V 1A |
| Tréithe |
| Am oibriúcháin (ag voltas corna rátáilte) | 15ms Uasmhéid. (Gan dé-óid) |
| Am scaoilte | 5ms Uasmhéid. (Gan dé-óid) |
| Friotaíocht inslithe | Íosmhéid 1000MΩ (500VDC) |
| Neart tréleictreach | Idir teagmhálacha oscailte: 1000VAC, 50/60Hz ar feadh 1min |
| Idir coil agus teagmháil: 5000VAC, 50/60Hz ar feadh 1min |
| Friotaíocht chreathadh | millteach | 10-55Hz, ag aimplitiúid dhúbailte 1.5 mm |
| Feidhmiúil | 10-55Hz, ag aimplitiúid dhúbailte 1.5 mm |
| Friotaíocht turraing | Feidhmiúil | 10G nóim |
| millteach | 10G nóim |
| Seasmhacht | Seasmhacht mheicniúil (10800ops./h) | 10000000 ops. (ag teocht an tseomra) |
| Seasmhacht leictreach (360 ops./u) | 100000 ops. (ag teocht an tseomra) |
| Teocht chomhthimpeallach | -40 ℃ ~ 85 ℃ (gan comhdhlúthú) |
| Meáchan | Thart. 14g |
Sonraí Coil (ag 20 ℃)
| Ainmneach voltas (VDC) | Ainmneach ag feidhmiú reatha ±10%(mA) | Friotaíocht choil ±10%(Ω) | Ainmneach operating cumhacht | Oibriú voltas (Uas.) | Voltas scaoileadh (Mion.) | uas. voltas incheadaithe |
| 3 | 240 | 12.5 | Thart ar 0.72W | 75% de ainm voltas | 5% de ainmniúil voltas | 130% den voltas ainmniúil |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Thart ar 0.54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Is luachanna tosaigh iad na sonraí a thaispeántar thuas. Ná cuir an uasvoltas incheadaithe i ar gcorn ar le níos mó ná 10 nóiméad chun róthéamh an chorna a sheachaint.

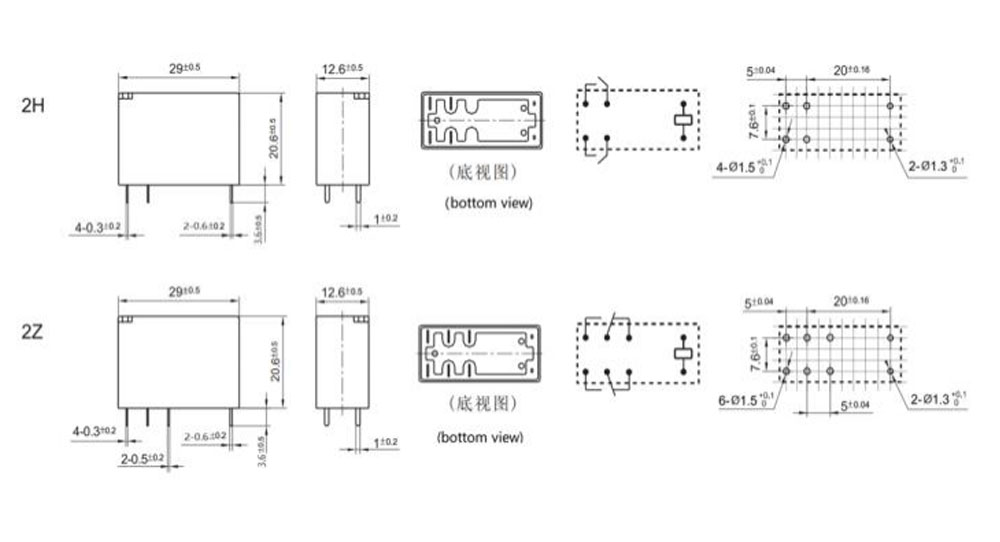

Toise imlíne, Léaráid sreangaithe, leagan amach PCB (Aonad: mm)

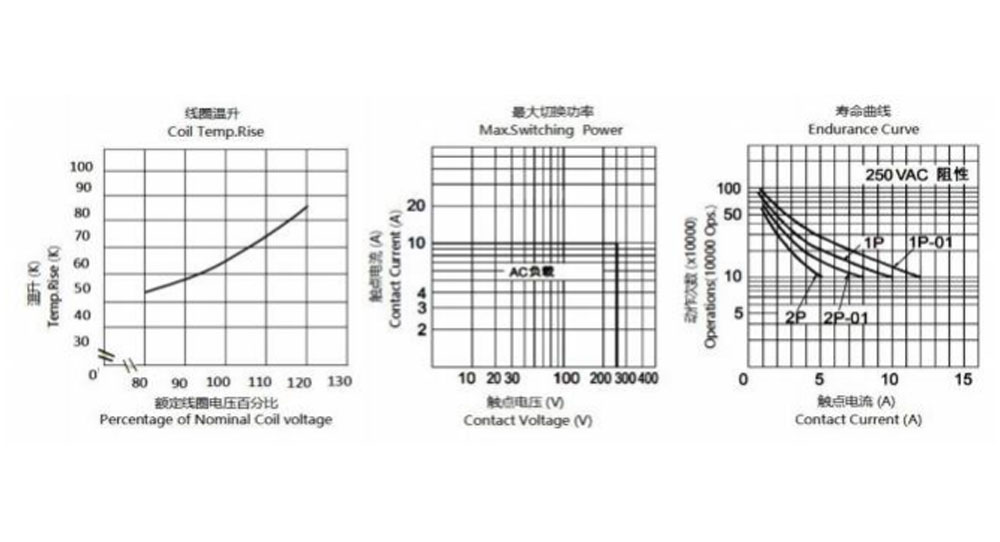

Cuar Saintréith
Eolas Ordú
CYF2 H - 2 -- C - 12VDC - - H -- D - T -- XX
2
1: Cineál:CYF2
2: A 8A Nialas -5A
3: Líon na Pholaí: 2-2Pole
4: Socrú Teagmhála: C Fom C ; H Ó A ; B Ó B
5: Voltas Ainmniúil: 3,5,6,9,12,18,24,48VDC
6: Imfhálú Dath: T -Trédhearcach, H-Dubh, L-gorm
7: Coil Pwor: D-0.72W L-0.54W
8: Tógáil Chosanta: S-Flux proofed,
Cineál SH-Séalaithe in nigh
9: Paraiméadar Speisialta: Cineál Nialasach Caighdeánach
Litir nó uimhir-Ceanglas speisialta
Ní féidir athsheachadáin fhloscdhíonta a úsáid sa timpeallacht le truailleáin cosúil le H2S, SO2, NO2, deannach, srl.
Ní mholtar uisce a ghlanadh ná próiseáil dromchla tar éis na hathsheachadáin fluxdhíon a chruinniú ar an PCB.
Séanadh: Is le haghaidh tagartha amháin an tsonraíocht. Is féidir na sonraíochtaí a athrú gan fhógra roimh.
Níorbh fhéidir linn an feidhmíocht go léir agus na paraiméadair go léir a mheas do gach fheidhm féideartha. Mar sin, ba cheart go mbeadh na húsáideoirí sa shuíomh ceart chun roghnú
Táirge oiriúnach dá bhfeidhmchlár féin. Le haghaidh athsheachadáin séalaithe, tar éis an shuiteáil agus glanadh, oscail an poll aerála sa cás roimh úsáid. Má tá aon cheist, déan teagmháil le Chengyuan le haghaidh seirbhísí teicniúla. Mar sin féin, is é an freagracht an úsáideoir a chinneadh cén táirge is cheart a úsáid.
