I. Struchtúr Táirge agus Gnéithe Suiteála
1. Struchtúr Lárnach: Úsáidtear struchtúr lasc maighnéadach feadáin ghloine séalaithe, ag baint úsáide as réimse maighnéadach chun gníomh an lasc giolcach a rialú, ag baint amach leithlisiú éifeachtach ciorcaid ardvoltais agus ísealvoltais;
2. Dearadh Miniaturized: Méid dhlúth, oiriúnach le haghaidh gléasta PCB, rud a shábháil spás suiteála inmheánach agus éascaíocht a dhéanamh ar leagan amach ard-dlúis;
3. Cobhsaíocht Feidhmíochta: Gnéithe íogaireacht ard, saol meicniúil fada, agus friotaíocht láidir le cur isteach ar an gcomhshaol, ag cinntiú oibriú cobhsaí faoi choinníollacha oibre casta.
II. Feidhmeanna Lárnacha agus Cásanna Infheidhme
1. Feidhmeanna Croí: Soláthraíonn leithlisiú, lascadh agus rialú ciorcaid ardvoltais, agus ag an am céanna cuireann sé braite comhartha, rialú tomhaltas ísealchumhachta, agus feidhmeanna lasctha ard-iontaofachta, atá oiriúnach d'fheidhmchláir cruthúnas pléasctha / taise-cruthúnas;
2. Réimse Fuinnimh Nua: Infheidhme maidir le córais braite inslithe agus bainistíochta reatha i bhfeithiclí leictreacha, chairn luchtaithe, inverters, trealamh stórála fuinnimh, etc.
3. Réimse Tástála agus Ionstraimíochta: Úsáidtear é in iarratais leithlisithe ardvoltais le haghaidh ionstraimí, soláthairtí cumhachta ardvoltais, agus réimsí tástála eile;
4. Cásanna Ardvoltais Eile: Oiriúnach do threalamh tástála uathoibríoch (ATE), feistí leighis, fótavoltach, stáisiúin bonn, agus feidhmchláir eile a éilíonn aonrú ardvoltais agus lascadh iontaofa. IV. Buntáistí Buntáiste a Úsáid
1. Friotaíocht ultra-ardvoltais: Cinntíonn tréithe inslithe den scoth agus feidhmíocht sheasamh voltas níos fearr idir teagmhálacha agus cornaí oibriú sábháilte i dtimpeallachtaí ardvoltais.
2. Miniaturization agus comhoiriúnacht ardvoltais: A bhaint amach cumais lasc ardvoltais i méid dlúth, freastal ar na héilimh dé miniaturization trealaimh agus rialú ardvoltais;
3. Raon leathan iarratas: Clúdaíonn sé ilréimsí iarratais ardvoltais mar fhuinneamh nua, ionstraimí tástála, trealamh leighis, agus cumarsáid, ag tairiscint solúbthachta láidir.
4. Saolré fada agus iontaofacht ard: Laghdaíonn saol meicniúil fada, íogaireacht ard, agus deimhnithe údarásacha costais chothabhála trealaimh agus rioscaí teip.
| Sonraí Teagmhála |
| Cineál | CYCHV |
| Ábhar teagmhála | Cóimhiotail Róidiam |
| Socrú Teagmhála | 1A |
| Friotaíocht teagmhála | ≤ 150 mΩ Uasmhéid.(ag 1A 16VDC) |
| Lucht rátáilte (ualach frithsheasmhach) | 10mA 1500VDC/ 15mA 1000VDC / 1A 30VDC |
| uas. ag aistriú reatha | 1A |
| uas. voltas a athrú | 1500VAC/1000VDC |
| uas. Ag iompar Reatha | 2.5A |
| Tréithe |
| Am oibriúcháin (ag voltas corna rátáilte) | ≤ 1.5ms Uasmhéid. |
| Am scaoilte | ≤ 0.5ms Uasmhéid. |
| Friotaíocht insliú | Íosmhéid 10000MΩ (ag 100VDC, RH<45%) |
| Neart tréleictreach | Idir teagmhálaithe oscailte: Standard3000VDC Cineál ardbhrú 3500VDC |
| Idir corna agus teagmhála: 7000VDC |
| Friotaíocht chreathadh | 10-55Hz, 20g |
| Frithsheasmhacht turraing | 1/2 leath sine wave, 11ms, 3 aiseach, 30G |
| Seasmhacht | Seasmhacht mheicniúil (10800ops./h) | 100000000 ops. (ag teocht an tseomra) |
| Seasmhacht leictreach (360 ops./u) | 100000 ops. (ag teocht an tseomra) |
| Teocht chomhthimpeallach | -40 ℃ ~ 105 ℃ |
| Meáchan | Thart. 4.5g |
| Sonraí Coil (ag 20 ℃) |
| Ainmneach voltas (VDC) | Ainmneach ag feidhmiú reatha ±10%(mA) | Friotaíocht choil ±10%(Ω) | Ainmneach operating cumhacht | Oibriú voltas (Uas.) | Voltas scaoileadh (Mion.) | uas. voltas incheadaithe |
| 5 | 40 | 120 | 0.2 | 75% de ainm voltas | 5% de ainmniúil voltas | 130% den voltas ainmniúil |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
Is luachanna tosaigh iad na sonraí a thaispeántar thuas. Ná cuir isteach an voltas uasta incheadaithe ar chorna ar le níos mó ná 10 nóiméad chun róthéamh an thd chorna a sheachaint.

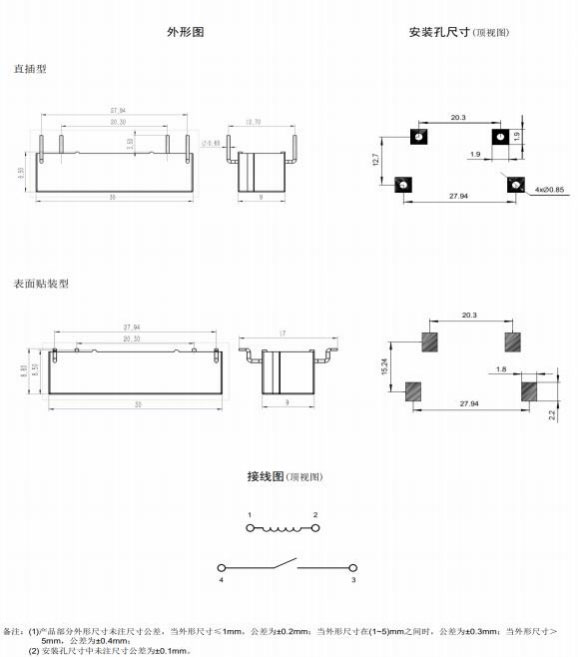

Toise imlíne, Léaráid sreangaithe, leagan amach PCB (Aonad:mm)
Eolas Ordú
CYCHV - 1 A - 12VDC - S - XX
1 2 3 4 5 6
1: Cineál:CYCHV
2: Líon na Pholaí: 1-1Pole
3: Socrú Teagmhála: A Ó A
4: Voltas Ainmniúil: 5,12,24VDC
5: Foirm gléasta: （THT) ; S (SMT)
6: Paraiméadar Speisialta: Cineál Neamh-Chaighdeánach
Litir nó uimhir-Ceanglas speisialta
Séanadh: Is le haghaidh tagartha amháin an tsonraíocht. Is féidir na sonraíochtaí a athrú gan fhógra roimh.
Níorbh fhéidir linn an feidhmíocht go léir agus na paraiméadair go léir a mheas do gach fheidhm féideartha. Mar sin, ba cheart go mbeadh na húsáideoirí sa shuíomh ceart chun roghnú
táirge oiriúnach dá bhfeidhmchlár féin. Le haghaidh athsheachadáin séalaithe, tar éis an shuiteáil agus glanadh, oscail an poll aerála sa cás roimh úsáid. Má tá aon cheist, déan teagmháil le Chengyuan le haghaidh seirbhísí teicniúla. Mar sin féin, is é an freagracht an úsáideoir a chinneadh cén táirge is cheart a úsáid.
