1. Buntáistí
Teagmhálacha Séalaithe go hiomlán: Tá an lasc giolcach séalaithe i ngás támh, ag cosaint na dteagmhálacha ó dheannach agus ocsaídiú, ag soláthar friotaíocht teagmhála cobhsaí fadtéarmach agus iontaofacht thar a bheith ard.
Feidhmíocht Aistrithe Ardluais: Ceadaíonn mais bheag an lasc giolcach oibriú go tapa (is gnách go mbíonn an t-am aistrithe i milleasoicindí), oiriúnach d'iarratais a dteastaíonn sampláil tapa nó lascadh comhartha.
Tomhaltas Cumhachta Íseal agus Leithlisiú Ard: Tomhaltas cumhachta tiomána coil íseal, friotaíocht ard inslithe agus seasamh le voltas idir teagmhálaithe agus coil, ag baint amach cumas aonrú comhartha agus frith-chur isteach den scoth.
2. Príomhghnéithe
Cumas Teagmhála: 0.5A @ 125VAC / 24VDC, atá deartha go sonrach chun comharthaí íseal-leibhéil, comharthaí braiteora, nó ualaí reatha beaga a athrú.
Pacáiste Dlúth: Dearadh bioráin SIP (Pacáiste In-Líne Aonair) le spásáil chaighdeánach bioráin, rud a shábháil spás PCB agus éascaíonn sé cóimeáil nó cuir isteach uathoibrithe.
Voltas Tiomána Leathan: Tacaíonn an coil 3 go 24VDC voltas, ag luí le leibhéil loighic coitianta agus voltais rialaithe.
Saol Seirbhíse Fada: Mar gheall ar chosaint séalaithe, tá an saol meicniúil agus leictreach faoi ualach rátáil i bhfad níos airde ná na hathsheachadáin leictreamaighnéadacha oscailte den mhéid céanna.
3. Príomhiarratais
Trealamh Tástála agus Tomhais: Úsáidtear é i ilmhéadair ardchruinneas, i gcártaí fála sonraí, agus i dtrealamh tástála uathoibríoch (ATE) le haghaidh athrú cosán comhartha agus ilphléacsú.
Cumarsáid agus Slándáil: Comhtháite i lasca in-ríomhchláraithe, córais aláraim slándála, agus córais rialaithe rochtana le haghaidh aonrú comhartha agus ciorcaid aistrithe comhéadain.
Leictreonaic Leighis: Úsáidtear é i dtrealamh monatóireachta leighis chun comharthaí analógacha íseal-leibhéil a athrú, mar shampla comharthaí bithleictreacha, a éilíonn aonrú ard agus torann íseal.
Leithlisiú Comhartha Rialaithe Tionscail: I modúil ionchuir analógacha PLC agus comhéadain braiteora, soláthraíonn sé aonrú leictreach agus cosaint idir comharthaí réimse agus córais rialaithe.
Sonraí Teagmhála
| Cineál | SIP |
| Ábhar teagmhála | Ru/Rh |
| Friotaíocht teagmhála | ≤ 100mΩ Uasmhéid.(ag 1A 16VDC) |
| Lucht rátáilte (ualach frithsheasmhach) | 0.1A125VAC /0.5A 24VDC |
| uas. ag aistriú reatha | 0.5A |
| uas. voltas a athrú | 200VAC |
| uas. ag aistriú cumhacht | 10VA(AC)/10W(DC) |
| Tréithe |
| Am oibriúcháin (ag voltas corna rátáilte) | 0.55ms Uasmhéid. |
| Am scaoilte | 0.2ms Uasmhéid. |
| Friotaíocht insliú | Íosmhéid 100MΩ (500VDC) |
| Neart tréleictreach | Idir teagmhálaithe oscailte: 200VAC, 50/60Hz ar feadh 1 nóiméad |
| Idir corna agus teagmhála : 1400VAC , 50/60Hz ar feadh 1 nóiméad |
| Friotaíocht chreathadh | millteach | 10-55Hz, ag aimplitiúid dhúbailte 1.5 mm |
| Feidhmiúil | 10-55Hz, ag aimplitiúid dhúbailte 1.5 mm |
| Friotaíocht turrainge | Feidhmiúil | 20G nóim |
| millteach | 100G nóim |
| Seasmhacht | Seasmhacht mheicniúil （10800ops./h) | 100000000 ops.(ag teocht an tseomra) |
| Seasmhacht leictreach (360ops./u) | 10000000 op. (ag teocht an tseomra) |
| Teocht chomhthimpeallach | -40 ℃ ~ 85 ℃ (gan comhdhlúthú) |
| Meáchan | Thart. 1.6g |
| Ainmneach voltas (VDC) | Ainmneach ag feidhmiú reatha ±10%(mA) | Friotaíocht choil ±10%(Ω) | Ainmneach operating cumhacht | Oibriú voltas (Uas.) | Voltas scaoileadh (Mion.) | uas. voltas incheadaithe |
| 3 | 0.012 | 250 | Thart ar 0.036W | 75% den ainm voltas | 10% de ainmniúil voltas | 130% den voltas ainmniúil |
| 5 | 0.01 | 500 | Thart ar 0.05W |
| 12 | 0.012 | 1000 | Thart ar 0.144W |
| 24 | 0.012 | 2000 | Thart ar 0.288W |
Is luachanna tosaigh iad na sonraí a thaispeántar thuas. Ná cuir an voltas uasta incheadaithe ar an gcorna ar feadh níos mó ná 10 nóiméad chun róthéamh an chorna a sheachaint.

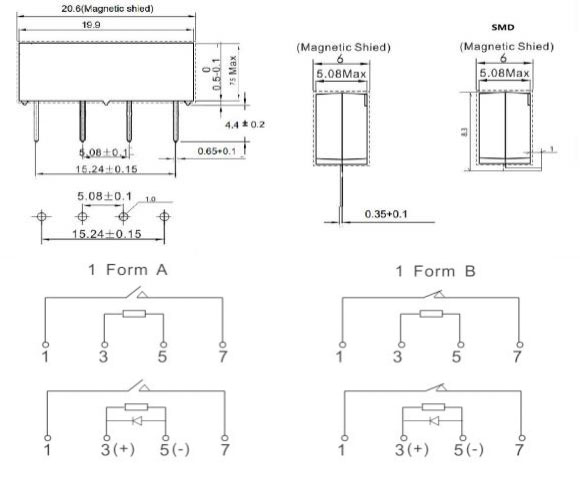

Toise imlíne, léaráid sreangaithe, leagan amach PCB (Aonad:mm)
Eolas Ordú
SIP - 1 - A -- 05 - D - M - SMD
1 2 3 4 5 6 7
1: Cineál: SIP
2: Líon na Polai: 1-1Pol
3: Socrú Teagmhála: C Ó C ; H Ó A ; B Ó B
4: Voltas Ainmniúil: 3.5, 12, 24VDC
5: Coil neamhbhuan faoi chois: DWith dé-óid; NÍL: Caighdeán
6: Le clúdach sciath: M , NIL Standard
7: SMD, Caighdeán NIL
Séanadh: Is le haghaidh tagartha amháin an tsonraíocht. Tá na sonraíochtaí faoi réir athraithe gan fógra a thabhairt roimh ré.
Níorbh fhéidir linn an fheidhmíocht go léir agus na paraiméadair go léir a mheas do gach feidhmchlár féideartha. Mar sin, ba cheart go mbeadh na húsáideoirí sa riocht ceart chun roghnú
Táirge oiriúnach dá n-iarratas féin. Le haghaidh sealaíochta séalaithe, tar éis a shuiteáil agus a ghlanadh, le do thoil oscail an poll aerála sa chás roimh úsáid. Má tá aon cheist agat, téigh i dteagmháil le Chengyuan le haghaidh seirbhísí teicniúla. Mar sin féin, is ar an úsáideoir atá an fhreagracht a chinneadh cén táirge ar cheart a úsáid.
