Gnéithe:
• Méid dhlúth (20*7.2*16.6mm), oiriúnach do chláir chiorcaid ard-dlúis
• Ard-voltas sheasamh: 4000V (idir corna agus teagmhálacha)
• Acmhainn lasctha teagmhála 5A
Feidhmchláir Ghnáthúla:
1. Fearais bheaga tí: Rialú cumhachta ar / as le haghaidh fearais tí beaga mar chócaireáin ríse mion, humidifiers beaga, citeal leictreacha iniompartha, agus lucht leanúna tí beaga, ag comhlíonadh riachtanais dearaidh mionaturization na dtáirgí seo;
2. Feistí leictreonacha tomhaltóra: Bainc chumhachta, oiriúnaitheoirí beaga, modúil rialaithe muirir táirgí digiteacha, agus aistriú ciorcaid i seinnteoirí beaga fuaime agus físe, ag giaráil a méid ultra-bheag le haghaidh leagan amach dlúth PCB;
3. Rialú cúnta tionsclaíoch: Athrú comhartha braite beag, modúil leathnú PLC miniature, agus ciorcaid rialaithe cúnta le haghaidh trealamh uathoibrithe (cosúil le rialú solais táscaire, tiománaithe comhla solenoid beaga), ag luí le voltais rialaithe tionsclaíocha coitianta 5VDC-24VDC;
4. Críochfoirt baile cliste: Bainistíocht cumhachta do nóid braite cliste, lasca cliste beaga, agus modúil glactha rialaithe iargúlta gan sreang, ag freastal ar riachtanais deartha ísealchumhachta agus miniaturization na bhfeistí baile cliste;
5. Trealamh cúnta slándála agus leighis: Ciorcaid truicear comharthaí do bhrathadóirí beaga slándála (cosúil le braiteoirí dorais agus fuinneoige, braite deataigh), agus lascadh ciorcad inmheánach le haghaidh trealamh cúnta leighis iniompartha (cosúil le oximeters bíog beag), ag cinntiú oibriú cobhsaí;
6. Leictreonaic feithicleach cúnta: Ciorcaid rialaithe le haghaidh fearais leictreacha beaga laistigh de charranna (cosúil le lucht leanúna gluaisteán, soilse comhthimpeallacha), atá ag luí leis na sonraíochtaí coitianta voltais 12VDC i bhfeithiclí.
Sonraí Teagmhála

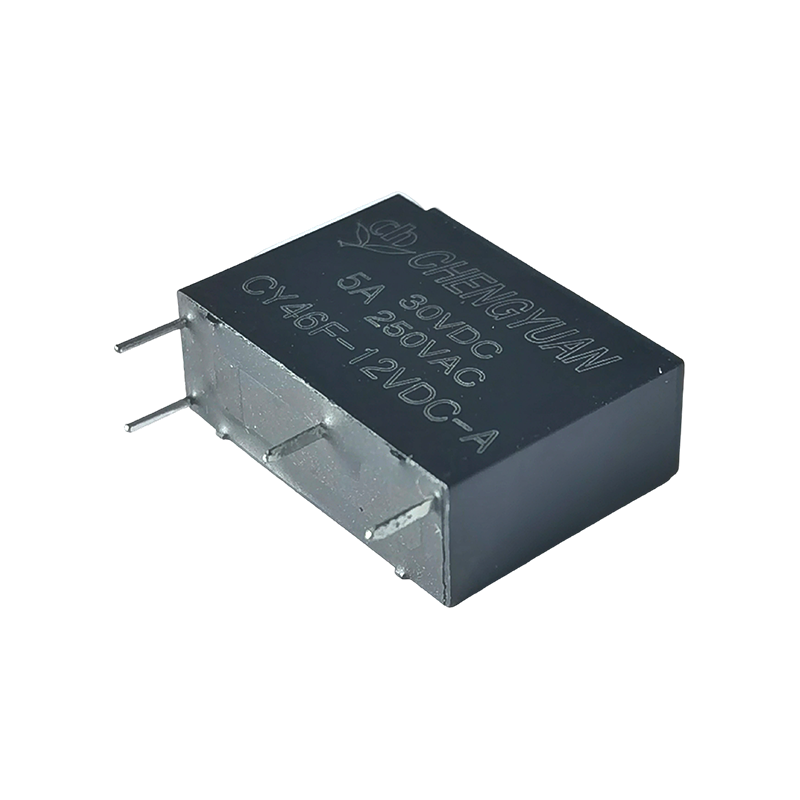

| Cineál | CY46F |
| Ábhar teagmhála | cóimhiotal airgid |
| Friotaíocht teagmhála | 100mΩ uas.(ag 1A 16VDC) |
| Lucht rátáilte (ualach frithsheasmhach) | 5A250VAC |
| uas. ag aistriú reatha | 5A |
| uas. voltas a athrú | 250VAC |
| uas. ag aistriú cumhacht | 1250VA |
| Min. ag athrú ualach | 6V 1A |
| Tréithe |
| Am oibriúcháin (ag voltas corna rátáilte) | 20ms Uasmhéid. (Gan dé-óid) |
| Am scaoilte | 10ms Uasmhéid. (Gan dé-óid) |
| Friotaíocht insliú | Íosmhéid 1000MΩ (500VDC) |
| Neart tréleictreach | Idir teagmhálaithe oscailte: 750VAC, 50/60Hz ar feadh 1 nóiméad |
| Idir corna agus teagmhála: 4000VAC, 50/60Hz ar feadh 1 nóiméad |
| Friotaíocht chreathadh | millteach | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Feidhmiúil | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Friotaíocht turrainge | Feidhmiúil | 10G nóim |
| millteach | 10G nóim |
| Seasmhacht | Seasmhacht mheicniúil （10800ops./h) | 10,000,000 op.(ag teocht an tseomra) |
| Seasmhacht leictreach (360ops./u) | 100,000 op. (ag teocht an tseomra) |
| Teocht chomhthimpeallach | -40 ℃ ~ 85 ℃ (gan comhdhlúthú) |
| Meáchan | Thart. 3.9g |
| Ainmneach voltas (VDC) | Ainmneach ag feidhmiú reatha ±10%(mA) | Friotaíocht choil ±10%(Ω) | Ainmneach operating cumhacht | Oibriú voltas (Uas.) | Voltas scaoileadh (Mion.) | uas. voltas incheadaithe |
| 5 | 40 | 125 | Thart ar 0.20W | 75% de ainm voltas | 5% de ainmniúil voltas | 130% den voltas ainmniúil |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Thart ar 0.36W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
Is luachanna tosaigh iad na sonraí a thaispeántar thuas. Ná cuir isteach an voltas uasta incheadaithe ar chorna ar le níos mó ná 10 nóiméad chun róthéamh an thd chorna a sheachaint.

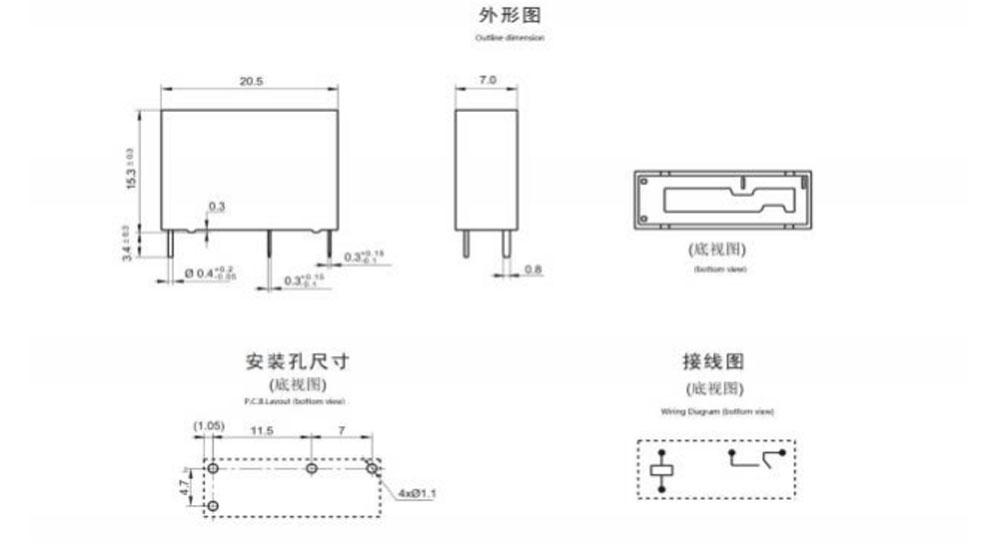

Toise imlíne, Léaráid sreangaithe, leagan amach PCB (Aonad:mm)

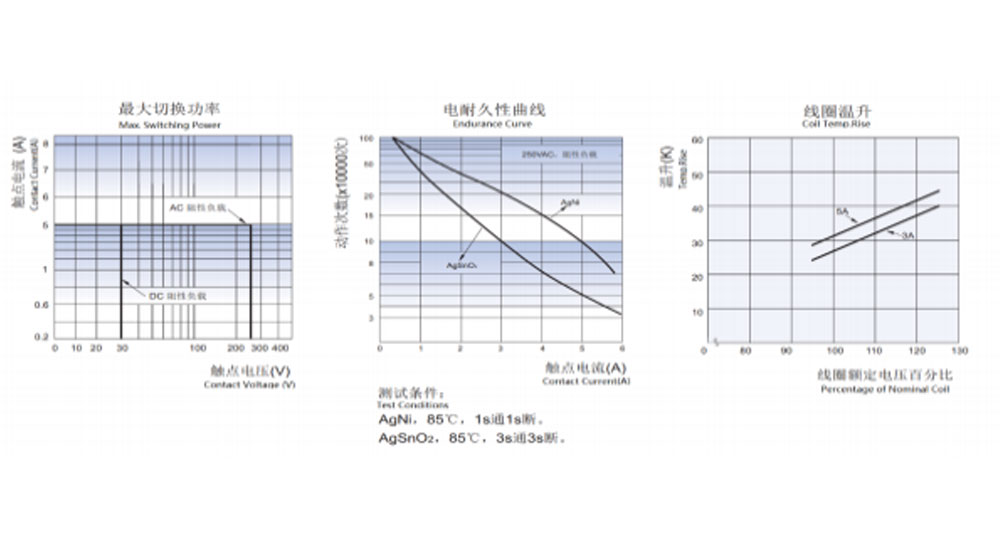

Cuar Saintréith
Eolas Ordú
CY46F - 1 -- A -- 12VDC - D -- T - XX
1 2 3 4 5 6 7
1: Cineál:CYF3
2: Líon na Pholaí: 1-1Pol
3: Socrú Teagmhála: C Ó C ; H Ó A ; B Ó B
4: Voltas Ainmniúil: 5,6,9,12,18,24VDC
5: Coil Pwor: D-0.36W L-0.2W
6: Tógáil Chosanta: S-Flux proofed,
Cineál SH-Séalaithe in nigh
7: Paraiméadar Speisialta: Cineál Nialasach
Litir nó uimhir-Ceanglas speisialta
Ní féidir athsheachadáin flux-proof a úsáid sa chomhshaol le truailleáin cosúil le H2S, SO2, NO2, deannach, etc.
Ní mholtar glanadh uisce nó próiseáil dromchla tar éis na hathsheachadáin flux-proof a chur le chéile ar an PCB.
Tá iarmhír speisialta saincheaptha ar fáil tar éis do CHENGYUAN é a mheas.
Séanadh: Is le haghaidh tagartha amháin an tsonraíocht. Tá na sonraíochtaí faoi réir athraithe gan fógra a thabhairt roimh ré.
Níorbh fhéidir linn an fheidhmíocht go léir agus na paraiméadair go léir a mheas do gach feidhmchlár féideartha. Mar sin, ba cheart go mbeadh na húsáideoirí sa riocht ceart chun roghnú
Táirge oiriúnach dá n-iarratas féin. Le haghaidh sealaíochta séalaithe, tar éis a shuiteáil agus a ghlanadh, le do thoil oscail an poll aerála sa chás roimh úsáid. Má tá aon cheist agat, téigh i dteagmháil le Chengyuan le haghaidh seirbhísí teicniúla. Mar sin féin, is ar an úsáideoir atá an fhreagracht a chinneadh cén táirge ar cheart a úsáid.
