I. Gnéithe Táirge
1. Dearadh Miniaturized: Sábhálann méid beag agus meáchan éadrom go héifeachtach spás boird PCB, atá oiriúnach do chásanna gléasta ard-dlúis;
2. Suiteáil Áisiúil: Tacaíonn sádráil dhíreach ar chláir chiorcaid phriontáilte, ag luí le próisis sádrála uathoibrithe, feabhas a chur ar éifeachtúlacht cóimeála;
3. Struchtúr Iontaofa: Glacann sé struchtúr lasc giolcach, ag tairiscint turraing láidir agus friotaíocht creathadh, ag cinntiú oibriú cobhsaí i dtimpeallachtaí éagsúla.
II. Buntáistí
1. Ard-Íogaireacht: Ceadaíonn dearadh ard-íogair freagra tapa ar chomharthaí rialaithe lag, cruinneas rialaithe a fheabhsú;
2. Tomhaltas Ísealchumhachta: Tomhaltas cumhachta coil íseal, oiriúnach le haghaidh feistí leictreonacha ceallraí nó ísealchumhachta;
3. Inoiriúnaitheacht Láidir Comhshaoil: Friotaíocht turraing agus creathadh den scoth, saol seirbhíse fada, ag laghdú costais cothabhála agus athsholáthair trealaimh;
4. Suiteáil agus Roghnú Solúbtha: Tacaíonn sé le sádráil dhíreach PCB, agus tá sonraíochtaí il-chonarthacha corna ar fáil chun freastal ar chiorcaid éagsúla agus riachtanais suiteála.

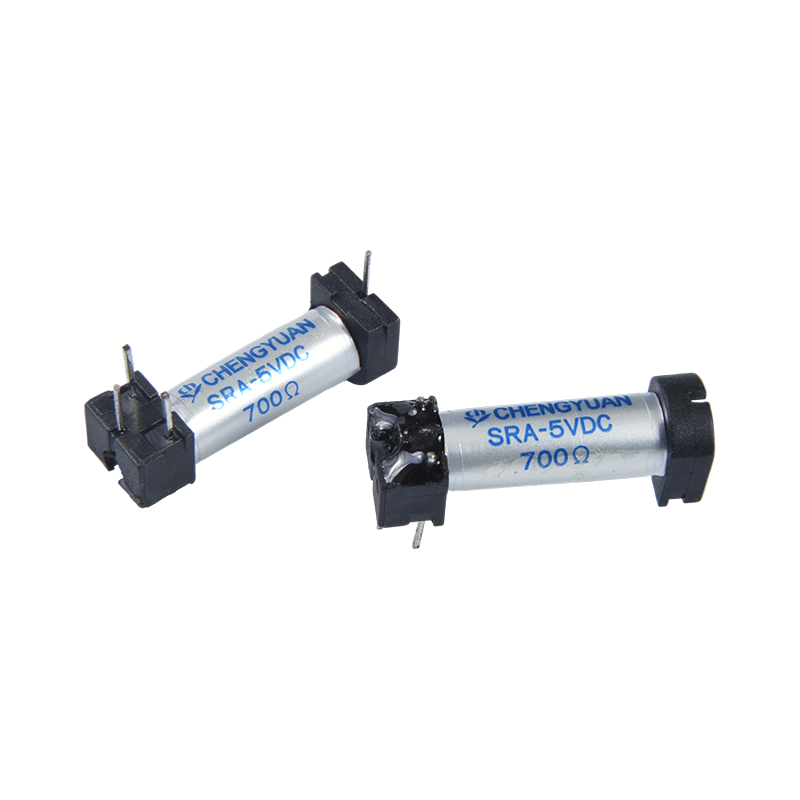

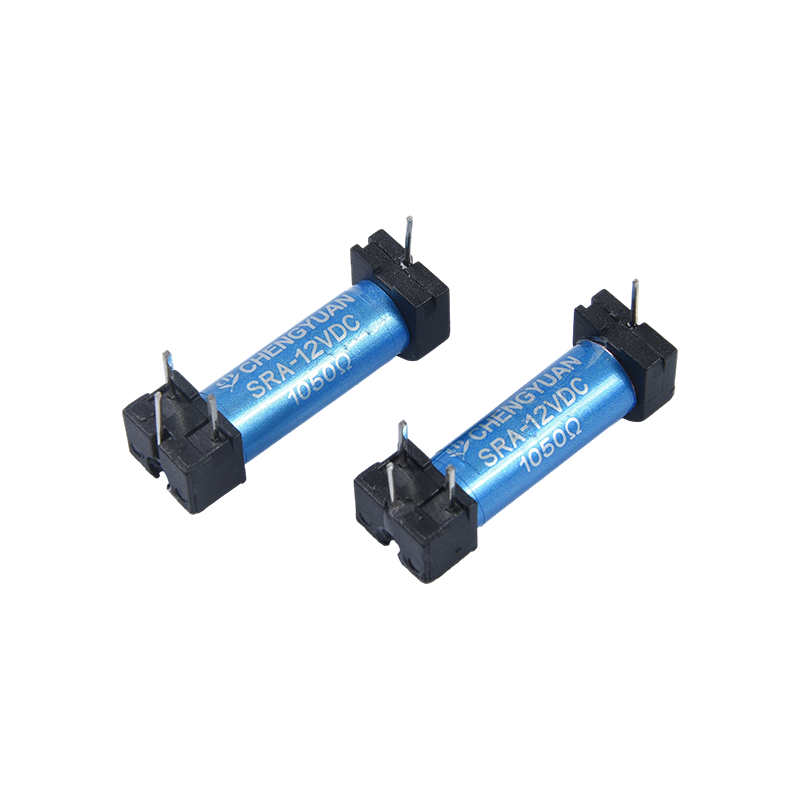

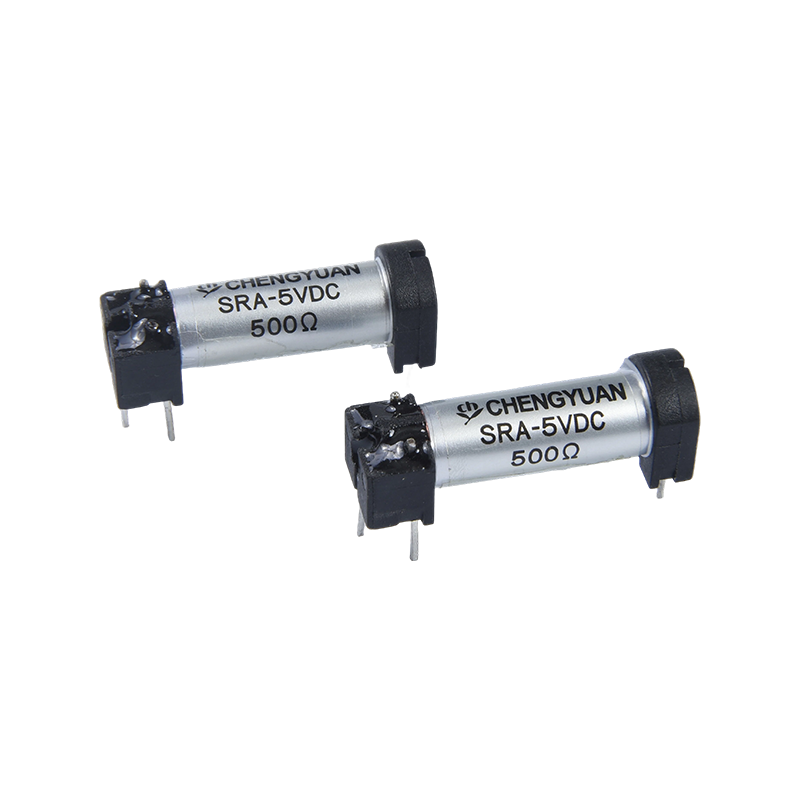

III. Tá croí-chomhpháirt an sealaíochta giolcach SR, an lasc giolcach, séalaithe i ngás támh. Castar an ciorcad air agus as trí na teagmhálaithe giolcach a mhaighnéadú trí réimse maighnéadach. Is é a mhéid ultra-bheag, tomhaltas ísealchumhachta, íogaireacht ard, agus saolré fada a phríomhbhuntáistí, rud a fhágann go bhfuil sé oiriúnach d'iarratais a dteastaíonn ard-éifeachtúlacht spáis agus iontaofacht.
I measc na n-iarratas tipiciúla tá:
Trealamh cumarsáide: Úsáidtear é i dialers, córais fón físeáin, etc., le haghaidh aistriú comhartha nó cosaint ciorcad.
Córais slándála: Comhtháite i gcórais rialaithe rochtana, feistí aláraim, agus ceamaraí faireachais.
Uathoibriú tionsclaíoch agus ionstraimí tástála sliseanna éagsúla, tástálaithe feithicleach, etc.
Trealamh leighis agus tomhais: Mar gheall ar ghiniúint teasa íseal agus ardchobhsaíocht, tá sé oiriúnach d'athrú comhartha íogair in ionstraimí beachtais nó i gcórais tástála.
| paraiméadair teagmhála |
| Ainm paraiméadar | Luach paraiméadar |
| samhail | SR |
| Ábhair teagmhála | Ru/Rh |
| Friotaíocht teagmhála | ≤100mΩ Uas. (ag 1A 16VDC) |
| Ualach rátáilte (frithsheasmhach) | 0.1A 125VAC / 0.5A 24VDC |
| Uasmhéid srutha lasctha | 0.5A |
| Voltas lasctha uasta | 200VAC |
| Cumhacht lasctha uasta | 10VA(AC)/10W(DC) |
| Paraiméadair feidhmíochta |
| Am tarraingt isteach (voltas rátáilte) | 0.55ms Uas. |
| Am scaoilte | 0.2ms Uas. |
| Friotaíocht inslithe | 100MΩ ar a laghad (ag 500VDC) |
| Tréleictreach brú a sheasamh | Teagmháil-le-teagmháil: 200VAC, 50/60Hz ar feadh 1 nóiméad |
| Tréleictreach brú a sheasamh | Ceangal teagmhála-coil: 1400VAC, 50/60Hz ar feadh 1 nóiméad |
| resistant creathadh (durable) | 10-55Hz, aimplitiúid dé 1.5mm |
| Friotaíocht chreathadh (le haghaidh mífheidhmeanna) | 10-55Hz, aimplitiúid dé 1.5mm |
| Friotaíocht tionchair (mífheidhmiú) | 20G Min |
| Friotaíocht tionchair (marthanacht) | 100G Min |
| Saol meicniúil | 100,000,000 uair |
| Saol leictreach | 10,000,000 uair |
| Teocht chomhthimpeallach | -40 ℃ go 85 ℃ (neamh-chomhdhlúthú) |
| meáchan | Timpeall 3g |
| Paraiméadair coil (20 ℃) |
| Voltas rátáilte (VDC) | Reatha rátáilte ±10% (mA) | Friotaíocht coil ±10% (Ω) | Cumhacht rátáilte | Voltas tarraingt isteach (Uasmhéid) | Voltas scaoileadh (Íosmhéid) | Uasvoltas feidhmithe leanúnach |
| 3 | 0.012 | 250 | Thart ar 0.036W | 75% den voltas rátáil | 10% den voltas rátáil | 130% den voltas rátáil |
| 5 | 0.01 | 500 | Thart ar 0.05W |
| 12 | 0.012 | 1000 | Thart ar 0.144W |
| 24 | 0.012 | 2000 | Thart ar 0.288W |
Is luachanna tosaigh iad na luachanna thuas. Ná cuir an voltas uasta i bhfeidhm ar an táirge go leanúnach ar feadh níos mó ná 10 nóiméad chun róthéamh an chorna a sheachaint.

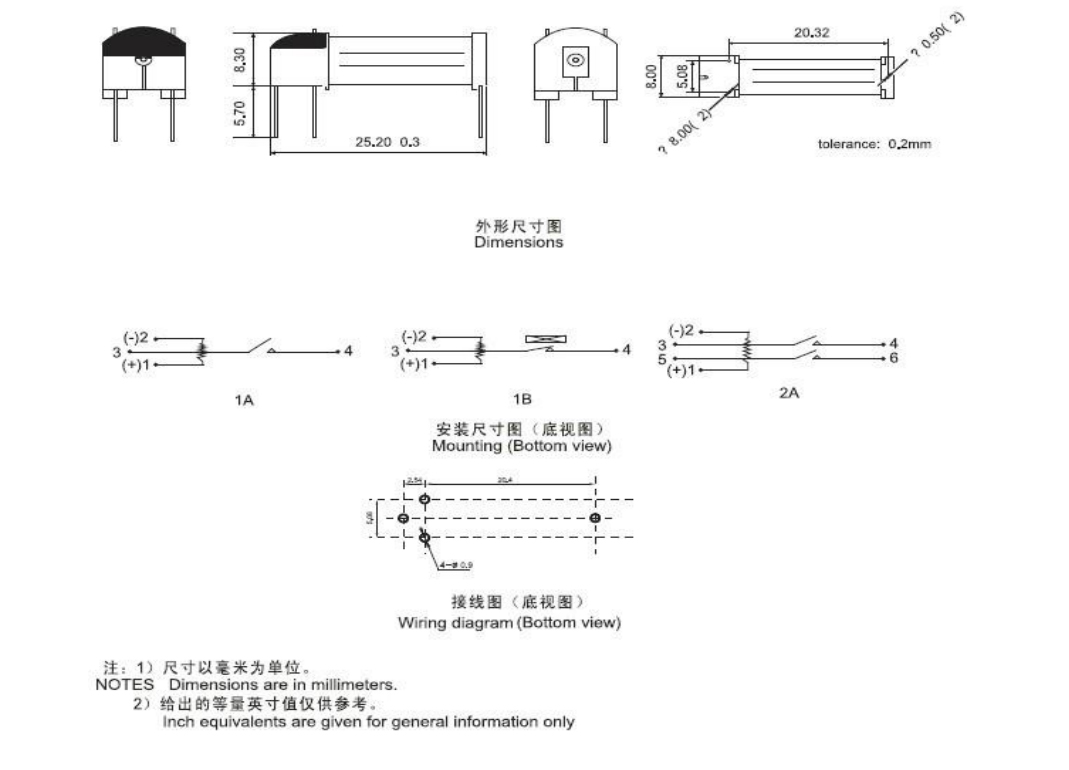

Tabhair breac-chuntas ar líníocht toisí, léaráid sreangaithe, agus léaráid de shuíomh an phoill gléasta (aonad: mm)
Marc Ordú
SR - 1 - A - 05
1 2 3 4
1: Múnla: SIP
2: Líon na nGrúpaí Teagmhála: 1-1 cuaille
3: Cineál Teagmhála: C (Tagairt C); H (Tagairt A); B (Tagairt B)
4: Voltas Rátáil: 3, 5, 12, 24VDC
Séanadh: Is le haghaidh tagartha custaiméara amháin an tsonraíocht táirge seo agus is féidir é a athrú gan fógra.
Tá sé dodhéanta do Sheng Yuan measúnú a dhéanamh ar na paraiméadair feidhmíochta go léir a theastaíonn le haghaidh athsheachadáin i ngach feidhmchlár ar leith; dá bhrí sin, ba cheart do chustaiméirí táirgí a roghnú a mheaitseáil lena gcoinníollacha úsáide sonracha. Le haghaidh séalaithe
athsheachadáin, le do thoil oscail na poill vent ar an tithíocht tar éis a shuiteáil agus a ghlanadh roimh úsáid. Má tá aon cheist agat, déan teagmháil le Sheng Yuan le haghaidh tuilleadh tacaíochta teicniúla. Mar sin féin, is ar an gcustaiméir amháin atá an fhreagracht as roghnú táirgí.
