Buntáistí Táirge:
Ard-Luchtú, Dearadh Dlúth: Baintear amach 12A athrú teagmhála i sealaíochta PCB beag, rud a shábháil spás suiteála agus atá oiriúnach do leagan amach boird ard-dlúis.
Comhoiriúnacht Leathan Voltas Coil: Tacaíonn an corna le raon leathan voltais ó 3VDC go 230VAC/VDC, ag éascú comhtháthú díreach le córais de voltais rialaithe éagsúla gan comhshó breise.
Leithlisiú Leictreach Cumhachtach: Is é an voltas withstand teagmhála-go-corna suas le 5000V, a shochtadh go héifeachtach isteach agus a fheabhsú sábháilteacht agus cobhsaíocht an chórais.
Príomhghnéithe:
Cumas Teagmhála: 12A @ 240VAC / 30VDC, ag freastal ar riachtanais rialaithe cumhachta an chuid is mó de na fearais tí agus den trealamh tionsclaíoch.
Foirm Teagmhála: Ar fáil i bhfoirmeacha teagmhála éagsúla (cosúil le 1H, 1Z, etc.), ag tacú le cumraíochtaí ciorcaid atá oscailte de ghnáth, dúnta de ghnáth, agus aistrithe le haghaidh feidhmeanna solúbtha.
Éifeachtúlacht Tiomána: Is é 0.4W an tomhaltas cumhachta coil tipiciúil, tomhaltas ísealfhuinnimh, agus freagra íogair.
Dearadh Bioráin: Bioráin PCB caighdeánach 5-PIN le haghaidh sádrála éasca agus suiteáil táirgeachta uathoibrithe.
Príomhfheidhmchláir:
Uathoibriú Tionsclaíoch: Úsáidtear é i modúil aschuir PLC, rialtóirí mótair, tiománaithe comhla solenoid, agus aistriú cumhachta trealaimh.
Rialú Cliste: Comhtháite i gcórais tí cliste chun ualaí ardchumhachta a rialú, mar shampla oiriúntóirí aer, téamh faoin urlár, soilsiú agus cuirtíní leictreacha.
Bainistíocht Fuinnimh: Feidhmeach i soláthairtí cumhachta do-bhriste UPS, inverters gréine, córais stórála fuinnimh, agus trealamh fuinnimh nua eile le haghaidh rialú lascadh ciorcaid.
Leithlisiú Trealaimh: Soláthraíonn aonrú leictreach idir an deireadh rialaithe agus an deireadh ualaigh, ag cosaint ciorcaid rialaithe íseal-voltais.
Sonraí Teagmhála
| Cineál | CYF115F |
| Ábhar teagmhála | Cóimhiotal airgid |
| Friotaíocht teagmhála | 100mΩ Uasmhéid.(ag 1A 6VDC) |
| Ualach rátáilte (ualach frithsheasmhach) | 12A 250VAC |
| uas. sruth a athrú | 12A |
| uas. voltas a athrú | 277VAC |
| uas. athrú cumhachta | 3342VA |
| Min. ualach a athrú | 6V 1A |
| Tréithe |
| Am oibriúcháin (ag voltas corna rátáilte) | 15ms Uasmhéid. (Gan dé-óid) |
| Am scaoilte | 5ms Uasmhéid. ( Gan dé-óid) |
| Friotaíocht inslithe | Min. 1000MΩ (ag 500VDC) |
| Neart tréleictreach | Idir teagmhálaithe oscailte: 1000VAC, 50/60Hz ar feadh 1 nóiméad |
| Idir corna agus teagmhála:5000VAC, 50/60Hz ar feadh 1 nóiméad |
| Friotaíocht chreathadh | millteach | 10-55Hz, ag aimplitiúid dhúbailte de 1.5 mm |
| Feidhmiúil | 10-55Hz , ag aimplitiúid dhúbailte de 1.5 mm |
| Friotaíocht turrainge | Feidhmiúil | 10G nóim. |
| millteach | 100G nóim. |
| Seasmhacht | Seasmhacht mheicniúil （10800ops./h) | 10000000 ops.(ag teocht an tseomra) |
| Seasmhacht leictreach (360ops./u) | 100000 op. (ag teocht an tseomra) |
| Teocht chomhthimpeallach | -40 ℃ ~ 85 ℃ (gan comhdhlúthú) |
| Meáchan | Thart. 13.5g |
| Sonraí Coil (ag 20 ℃) |
| Ainmneach voltas (VDC) | Ainmneach ag feidhmiú reatha ±10%(mA) | Friotaíocht choil ±10%(Ω) | Ainmneach operating cumhacht | Oibriú voltas (Uas.) | Voltas scaoileadh (Mion.) | uas. voltas incheadaithe |
| 5 | 80.00 | 62.5 | Thart ar 0.4W | 75% de ainm voltas | 5% de ainmniúil voltas | 130% den voltas ainmniúil |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Is luachanna tosaigh iad na sonraí a thaispeántar thuas. Ná cuir an t-uasvoltas incheadaithe i bhfeidhm ar chorna ar feadh níos mó ná 10 nóiméad chun róthéamh an tríú corna a sheachaint.

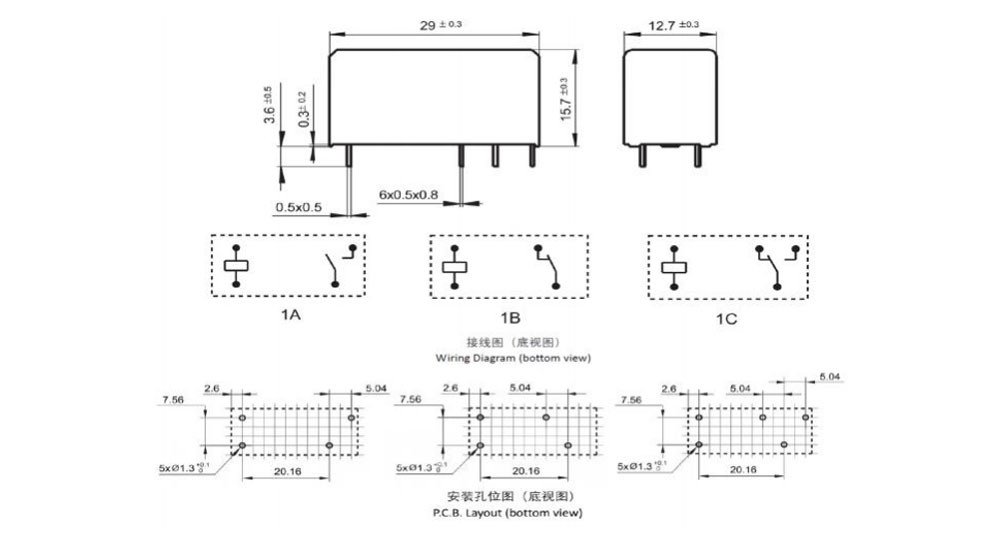

Toise imlíne, Léaráid sreangaithe, leagan amach PCB (Aonad:mm)

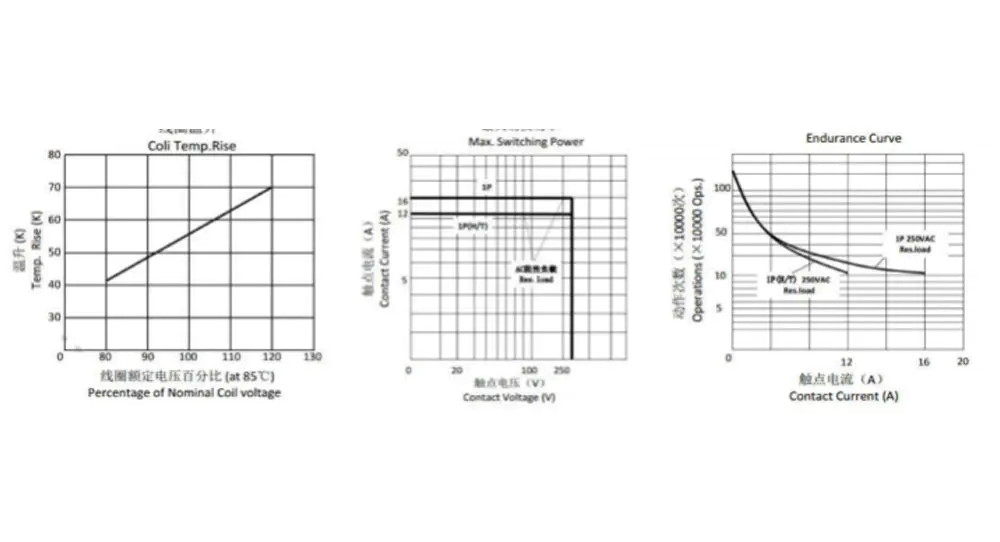

Cuar Saintréith
Eolas Ordú
CY115F - 1 -- C - 12VDC - B - D - T -- XX
1 2 3 4 5 6 7 8
1: Cineál: CY115F
2: Líon na Polannaigh: 1-1Pole
3: Socrú Teagmhála: A-Form A ; Foirm B ; Foirm C
4: Voltas Ainmniúil: 5,6,9,12,18,24,48VDC
5: Imfhálú Dath: B-Dubh
6: Coil Pwor: D-0.4W
7: Tógáil Cosanta: S-Flux-proof,
Cineál SH-Séalaithe in nigh
8: Paraiméadar Speisialta: Cineál Nialasach-Caighdeánach
Litir nó uimhir-Ceanglas speisialta
Ní féidir athsheachadáin flux-proof a úsáid sa chomhshaol le truailleáin cosúil le H2S, SO2, NO2, deannach, etc.
Ní mholtar glanadh uisce nó próiseáil dromchla tar éis na hathsheachadáin flux-proof a chur le chéile ar an PCB.
Séanadh: Is le haghaidh tagartha amháin an tsonraíocht. Tá na sonraíochtaí faoi réir athraithe gan fógra a thabhairt roimh ré.
Níorbh fhéidir linn an fheidhmíocht go léir agus na paraiméadair go léir a mheas do gach feidhmchlár féideartha. Mar sin, ba cheart go mbeadh na húsáideoirí sa riocht ceart chun roghnú
táirge oiriúnach dá n-iarratas féin. Le haghaidh sealaíochta séalaithe, tar éis a shuiteáil agus a ghlanadh, le do thoil oscail an poll aerála sa chás roimh úsáid. Má tá aon cheist agat, téigh i dteagmháil le Chengyuan le haghaidh seirbhísí teicniúla. Mar sin féin, is ar an úsáideoir atá an fhreagracht a chinneadh cén táirge ar cheart a úsáid.
